5.3 电气安装
必须在断电状态下连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：注意针脚分配：顶盖打开时，插头可水平及垂直摆动
– 端子连接：注意允许的电缆直径，即 5 至 10mm。顶盖打开时，M16 螺旋接
头可水平及垂直摆动。松开 M16 螺旋接头并移除密封塞。穿引无电压供电电
缆并按照 表格 2 和 表格 4 连接。重新拧紧 M16 螺旋接头和密封件，以确保
设备的 IP 外壳防护等级。

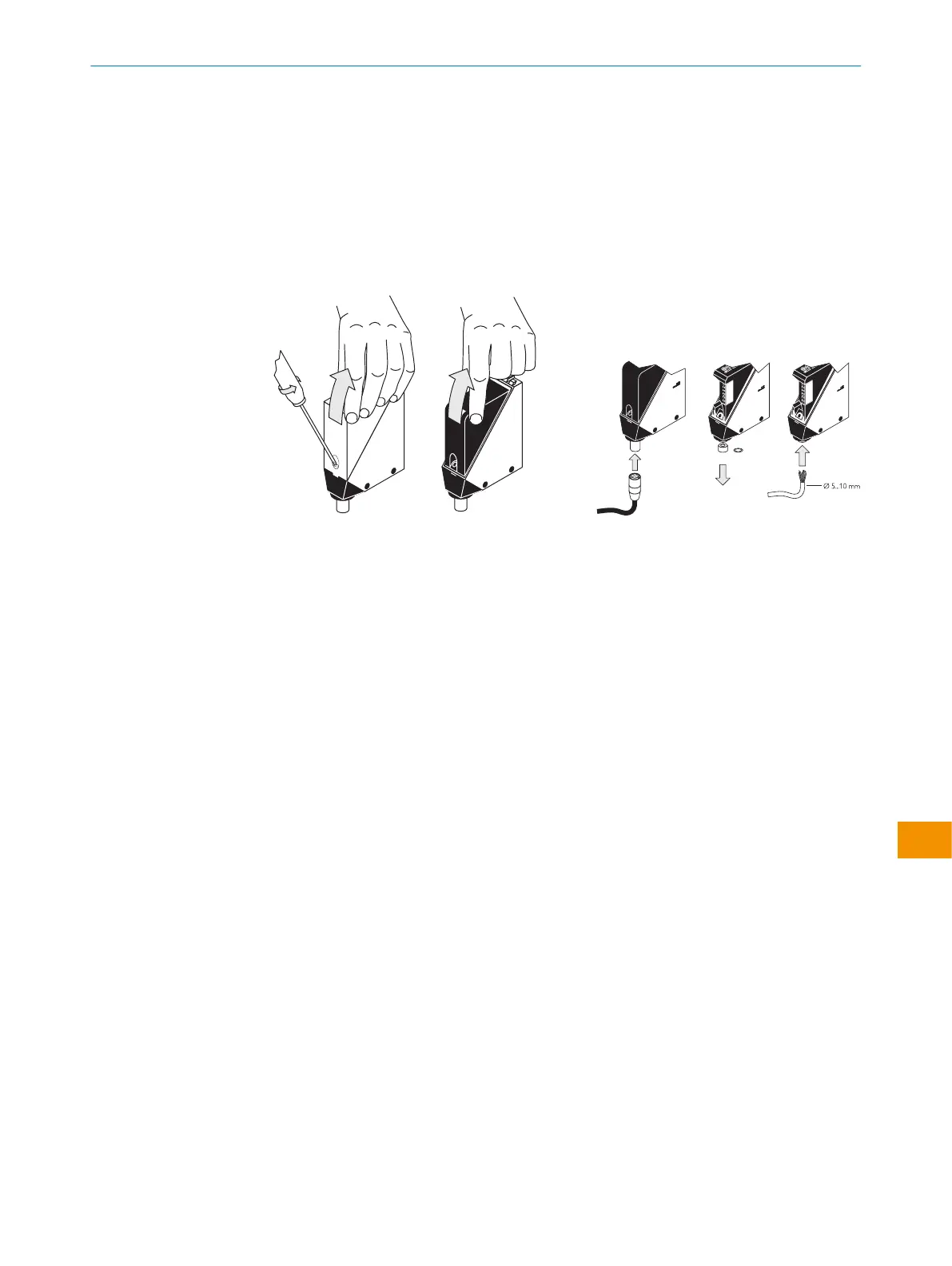

插图 1: 打开传感器 插图 2: 电气连接
一旦完成所有电气连接，就应加上或接通电源。
5.4 引脚分配的提示
下表中使用的连接术语的解释：
•
BN = 棕色
•
WH = 白色
•
BU = 蓝色
•
BK = 黑色
•
n. c.= 未连接
•
Q = 数字输出
•
TE/Test = 测试输入（参见 表格 2 和 附加功能）
•
Alarm = 警告输出端（参见 表格 2 和 附加功能）
•
L+ = 工作电压 (U
B
)
•
M = 接地
