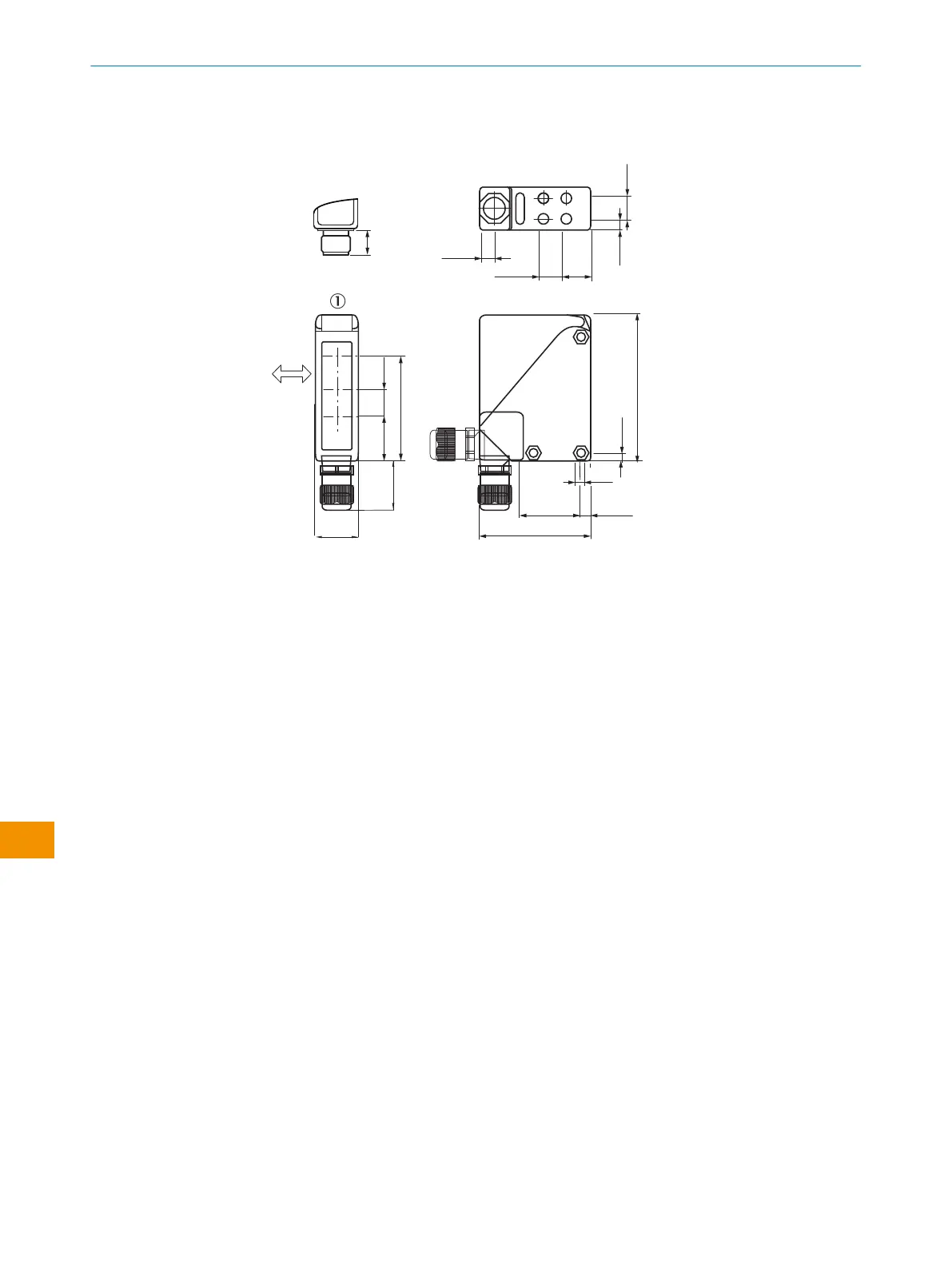

12.1 尺寸图
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8
插图 8: 尺寸图
1
瞄准槽
2
黄色 LED
3
待测物体的优选方向
4
光轴中心 / 发射器
5
光轴中心 / 接收器处于近区
6
光轴中心 / 接收器处于远区
7
贯通孔 ø 5.5mm，两端适用六角螺母 M5
8
M16 螺纹连接或插头，可旋转 90°
13 附件
13.1 合规性和证书
产品的符合性声明、证书和最新操作指南请参见 www.sick.com。为此，在搜索栏
中输入产品的订货号（订货号：参见产品铭牌上的“P/N”或“Ident. no.”条目）。
