SICK WT34 - Page 47

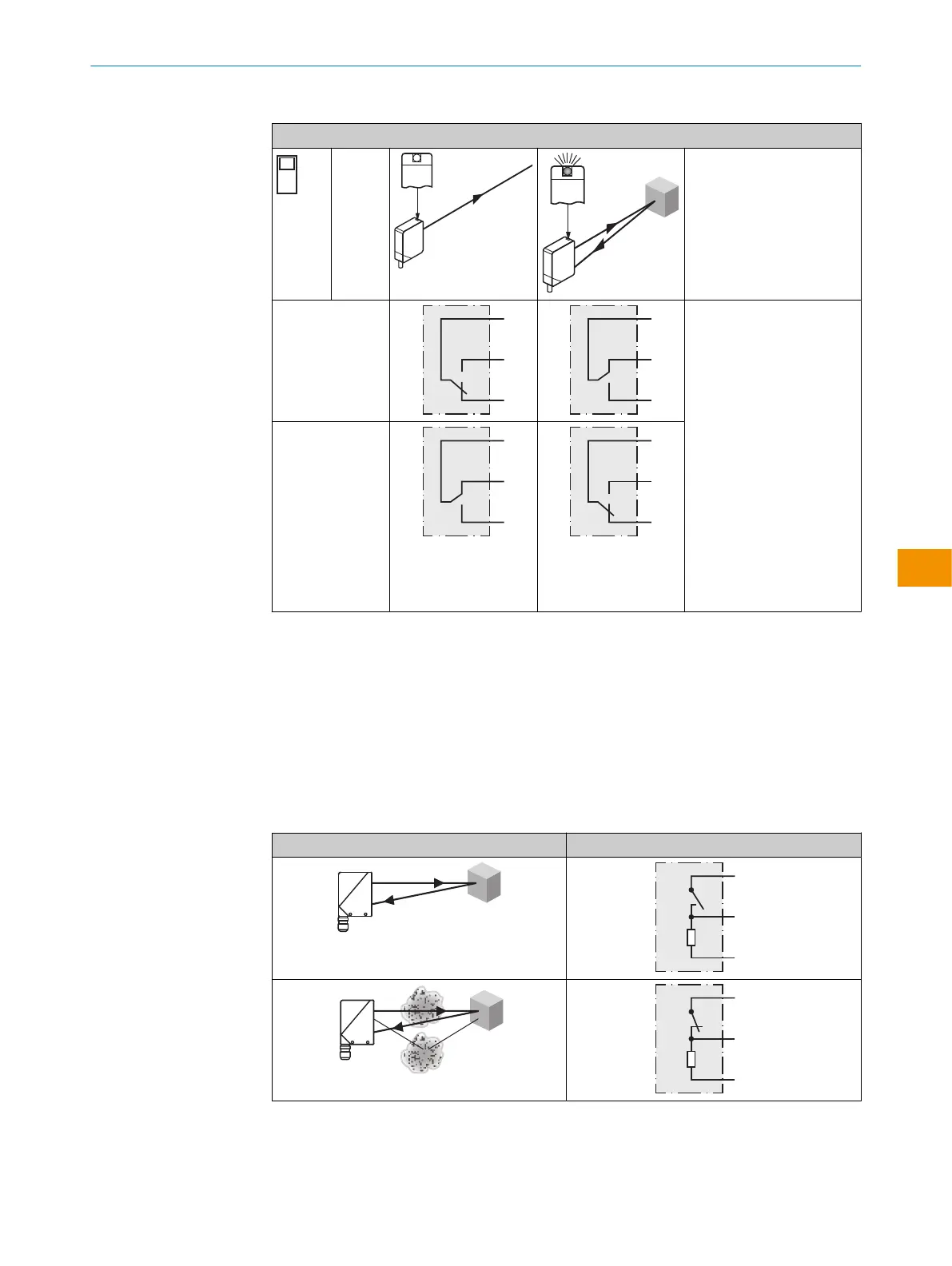

Tabla 5: Relé CA/CC
Relé
H
D
3
WT34-R2x0
H
3
4
5
3
4
5
I
máx.
= 4A @ 250VCA
4A @ 24VCC
0,125A @ 250VCC
UL: 4A @ 250 V AC, general
use
4A @ 250 V AC, resistive
(NO)
3A @ 250 V AC, resistive
(NC)
4A @ 24 V DC, NO, general
use
3A @ 24 V DC, NC, general
use
R300
B300 (NO contacts only)
D
3
4
5
3
4
5
6 Funciones adicionales
Alarma
Salida de alarma: el sensor (WT34-Vxxx) dispone de una salida para aviso de fallo pre‐
vio (“Alarm” en el esquema de conexión [véase "WT34-Bxxx, WT34-Vxxx", página 45])
que indica cuándo el sensor puede usarse solo de forma limitada. En este caso, el
LED parpadea. Causas posibles: el sensor está sucio o desajustado. Si está en buen
estado: LOW (0), si está muy sucio: HIGH (1).
Tabla 6: Alarma
Alarma (≤ 100mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
INSTRUCCIONES DE USO
8009202.1DM8/2022-09-05 | SICK I N S T R U C C I O N E S D E U S O | WT34
47
Sujeto a cambio sin previo aviso
es
