12.1 Dibujo acotado
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

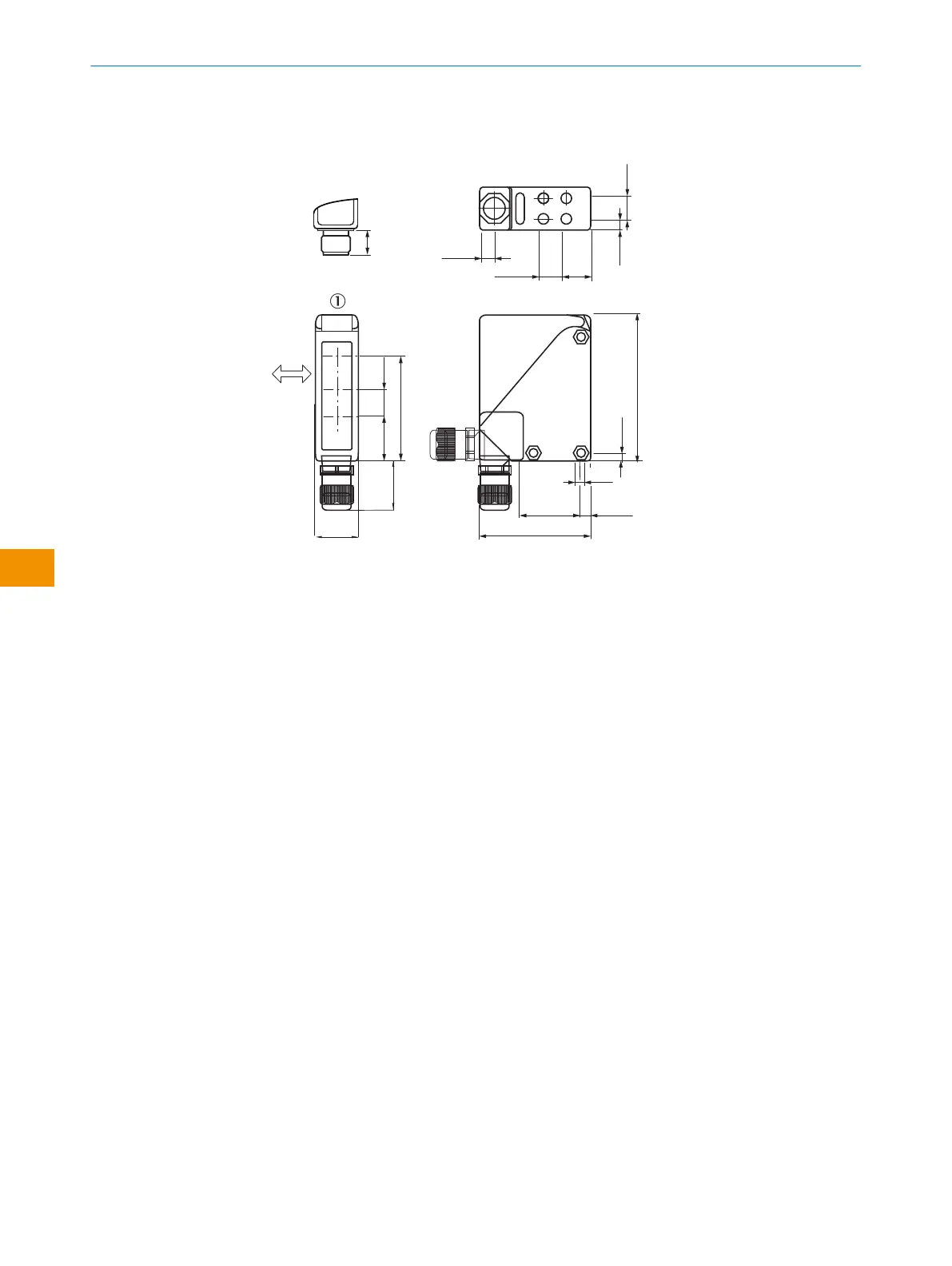

Figura 8: Dibujo acotado
1
Ranura de mira
2
LED amarillo
3
Orientación preferente del objeto
4
Centro del eje óptico/Emisor
5
Centro del eje óptico/receptor en zona cercana
6
Centro del eje óptico/receptor en zona lejana
7
Orificio de paso de ø 5,5mm, en ambos lados para tuerca hexagonal M5
8
Racor M16 o conector macho con posibilidad de giro de 90°
13 Anexo
13.1 Conformidad y certificados
En www.sick.com encontrará las declaraciones de conformidad, los certificados y las
instrucciones de uso actuales del producto. Para ello, introduzca en el campo de
búsqueda la referencia del producto (referencia: véase en la placa de características el
campo “P/N” o “Ident. no.”).
