Raccordement par connecteur: respecter l’affectation des broches: si le couver‐
cle est ouvert, le connecteur mâle peut être pivoté à l’horizontale ou à la verticale
Raccordement sur bornier: respecter le diamètre de câble autorisé de 5 à 10mm.
Si le couvercle est ouvert, le presse étoupeM16 peut être pivoté à l’horizontale
ou à la verticale. Desserrer le presse étoupeM16 et retirer les bouchons d’étan‐
chéité. Insérer le câble hors tension et raccorder le capteur selon tableau 2 et
tableau 4. Resserrer le presse-étoupeM16 avec le joint pour atteindre l’indice de
protectionIP de l’appareil.

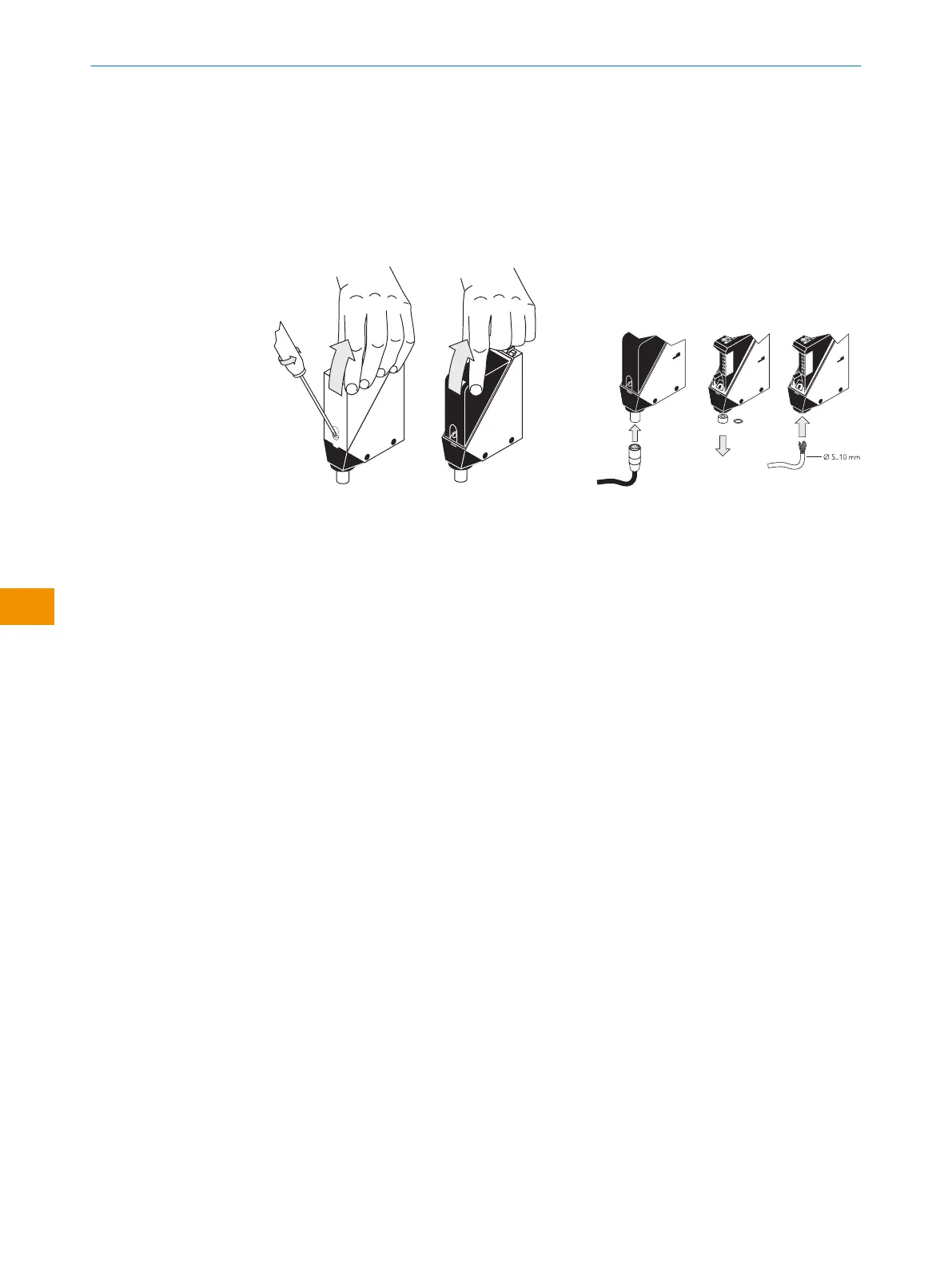

Illustration 1: Ouverture du capteur Illustration 2: Raccordement électrique
Activer l’alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
5.4
Remarques sur l’affectation des broches
Explication des termes pour le raccordement utilisés dans les tableaux suivants:
BN = Brown (Marron)
WH = White (Blanc)
BU = Blue (Bleu)
BK = Black (Noir)
n. c. = non connecté
Q = sortie numérique
TE/Test = entrée test (voir tableau 2 et Fonctions supplémentaires)
Alarme = sortie d’alarme (voir tableau 2 et Fonctions supplémentaires)
L+ = tension d’alimentation (U
B
)
M = poids
NOTICE D’INSTRUCTION
62
N O T I C E D I N S T R U C T I O N | WT34 8009202.1DM8/2022-09-05 | SICK
Sujet à modification sans préavis
