12.1 Plan coté
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

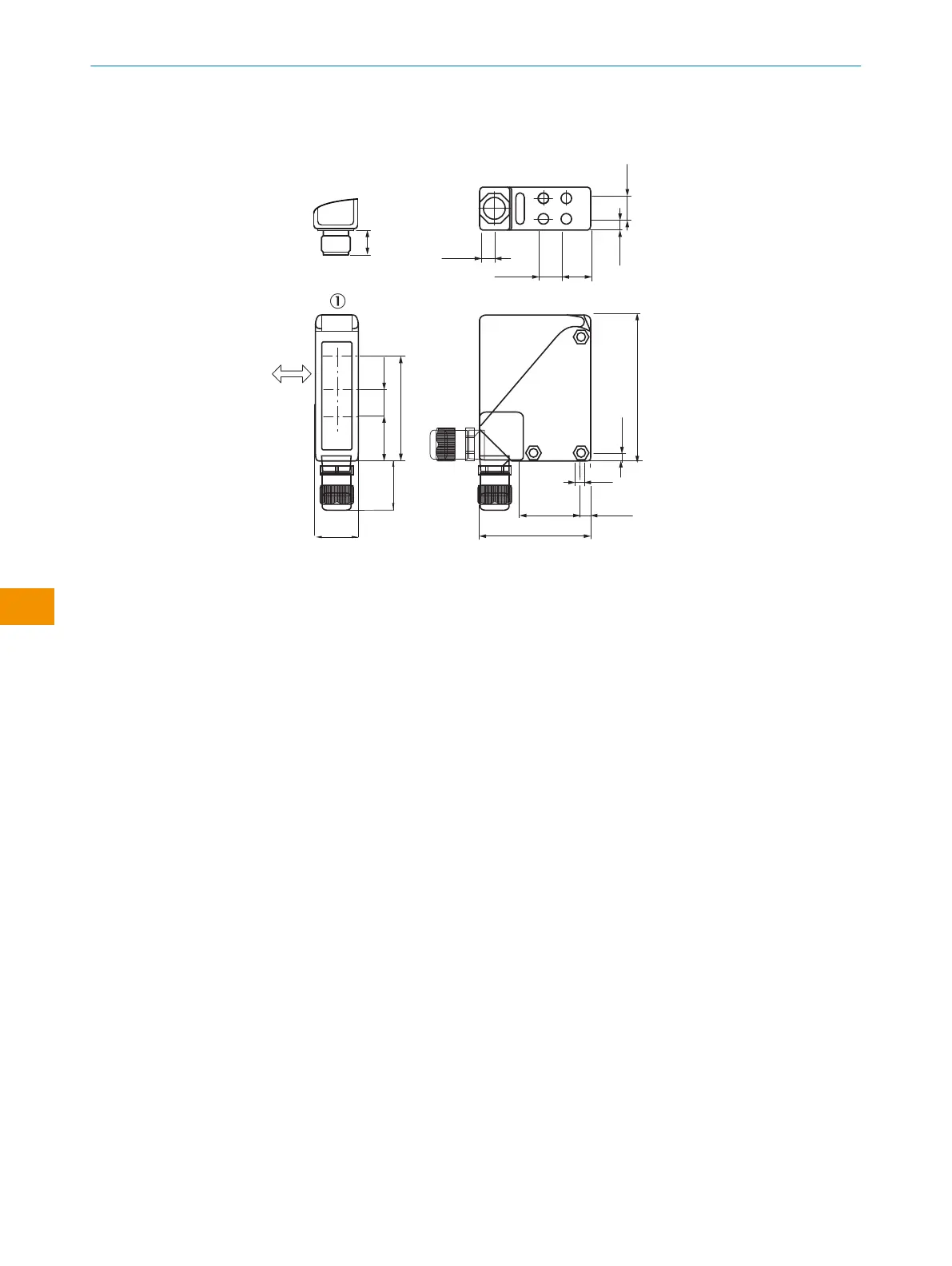

Illustration 8: Plan coté
1
Rainure d'alignement
2
LED jaune
3
Sens recommandé de l’objet à détecter
4
Centre de l’axe optique / Émetteur
5
Centre de l’axe optique / récepteur dans une zone proche
6
Centre de l’axe optique / récepteur dans une zone éloignée
7
Trou traversant ø 5,5mm, des deux côtés pour écrou à six pans M5
8
Presse étoupe M16 ou connecteur mâle orientable de 90°
13 Annexe
13.1 Conformités et certificats
Vous trouverez les déclarations de conformité, les certificats et la notice d'instructions
actuelle du produit surwww.sick.com. Pour cela, saisir la référence du produit dans
le champ de recherche (référence: voir le numéro de la plaque signalétique dans le
champ «P/N» ou «Ident. no.»).
