– Collegamento connettore maschio: rispettare l’occupazione del pin: se il coperchio
è aperto, il connettore maschio può essere orientato in direzione orizzontale e
verticale
– Collegamento del morsetto: rispettare il diametro del conduttore consentito da 5 a
10 mm. Se il coperchio è aperto, il collegamento a vite M16 può essere orientato
in direzione orizzontale e verticale. Sciogliere il collegamento a vite e rimuovere
le guarnizioni. Realizzare la linea di alimentazione senza tensione e collegare il
sensore secondo tabella 2 e tabella 4 . Riavvitare il collegamento a vite M16 con
la guarnizione per garantire il gradodi protezione IP del dispositivo.

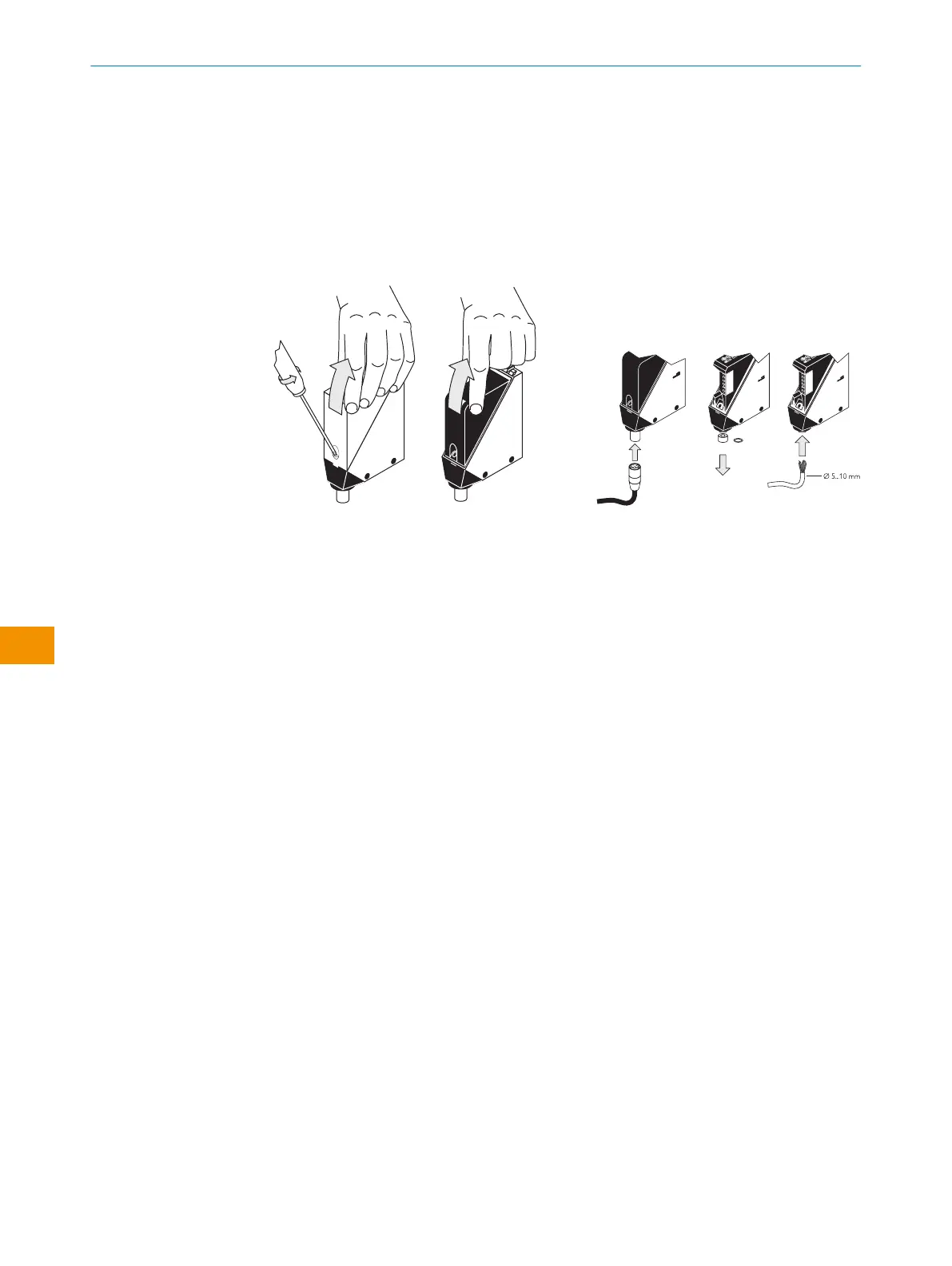

Figura 1: Aprire il sensore Figura 2: Collegamento elettrico
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione di tensione.
5.4
Indicazioni per configurazione pin
Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
•
BN = marrone
•
WH = bianco
•
BU = blu
•
BK = nero
•
n. c. = non collegato
•
Q = uscita digitale
•
TE/Test = entrata di test (vedi tabella 2 e Funzioni supplementari)
•
Allarme = uscita allarme (vedi tabella 2 e Funzioni supplementari)
•
L+ = tensione di alimentazione (U
B
)
•
M = peso
