Steckeranschluss: Pinbelegung beachten: wenn der Deckel geöffnet ist, kann der
Stecker nach horizontal und vertikal geschwenkt werden
Klemmenanschluss: Zulässigen Leitungsdurchmesser von 5 bis 10 mm beach‐
ten. Wenn der Deckel geöffnet ist, kann die M16-Verschraubung nach horizontal
und vertikal geschwenkt werden. M16-Verschraubung lösen und Dichtungsstop‐
fen entfernen. Spannungsfreie Versorgungsleitung durchführen und Sensor nach
Tabelle 2 und Tabelle 4 anschließen. M16-Verschraubung mit Dichtung wieder
anziehen, damit die IP-Schutzart des Gerätes sichergestellt wird.

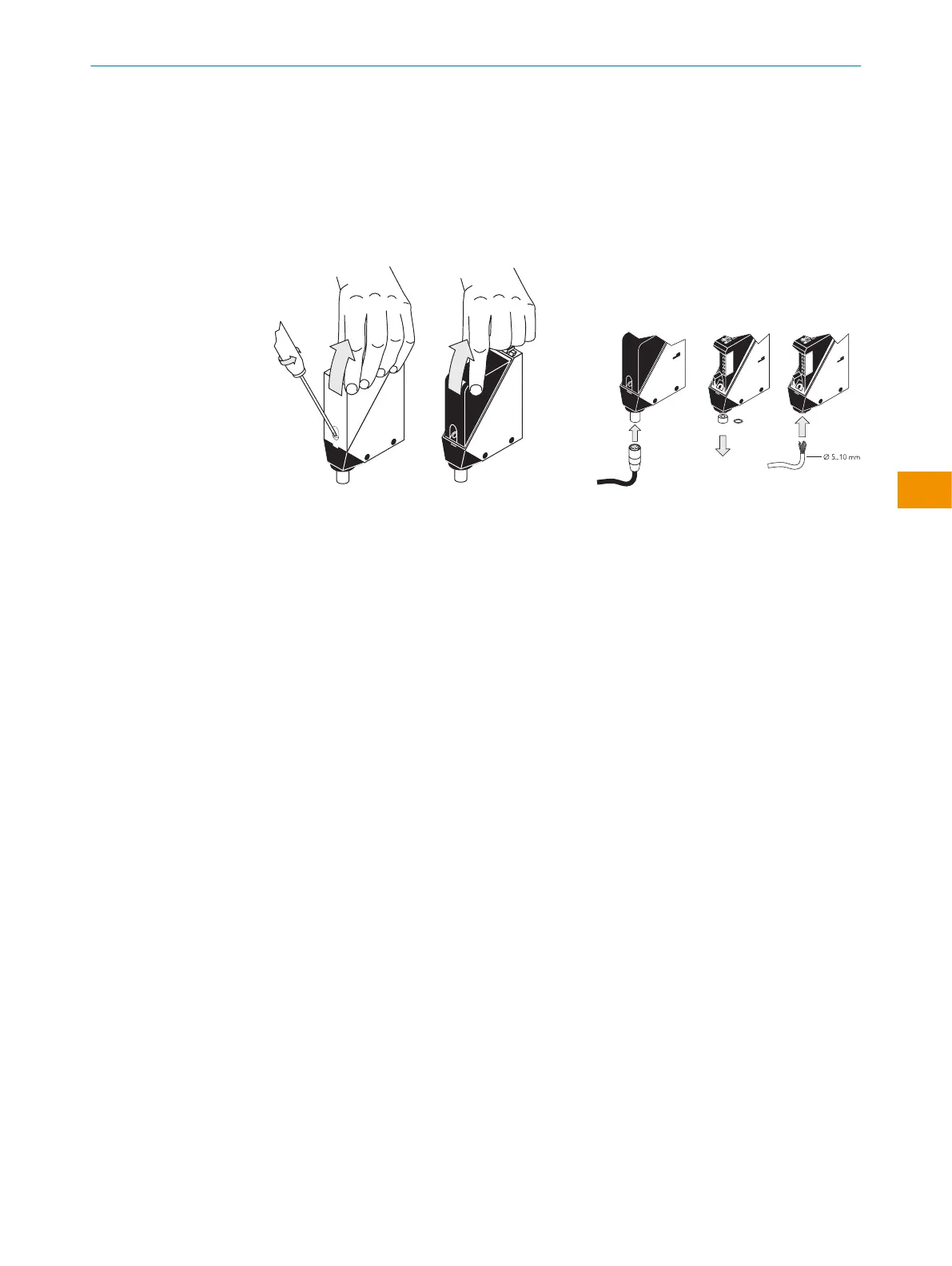

Abbildung 1: Öffnen des Sensors Abbildung 2: Elektrischer Anschluss
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
5.4
Hinweise zur Pinbelegung
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
BN = braun
WH = weiß
BU = blau
BK = schwarz
n.c. = nicht angeschlossen
Q = Digitalausgang
TE / Test = Testeingang (siehe Tabelle 2 und Zusatzfunktionen)
Alarm = Alarmausgang (siehe Tabelle 2 und Zusatzfunktionen)
L+ = Versorgungsspannung (U
B
)
M = Masse
BETRIEBSANLEITUNG
