12.1 Disegno quotato
6
1
2
7
8
27
(1.06)
max. 32
(1.26)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)
3
4
5
6
15
(0.59)
26
(1.02)
61 (2.40)
14,4
(0.57)
8

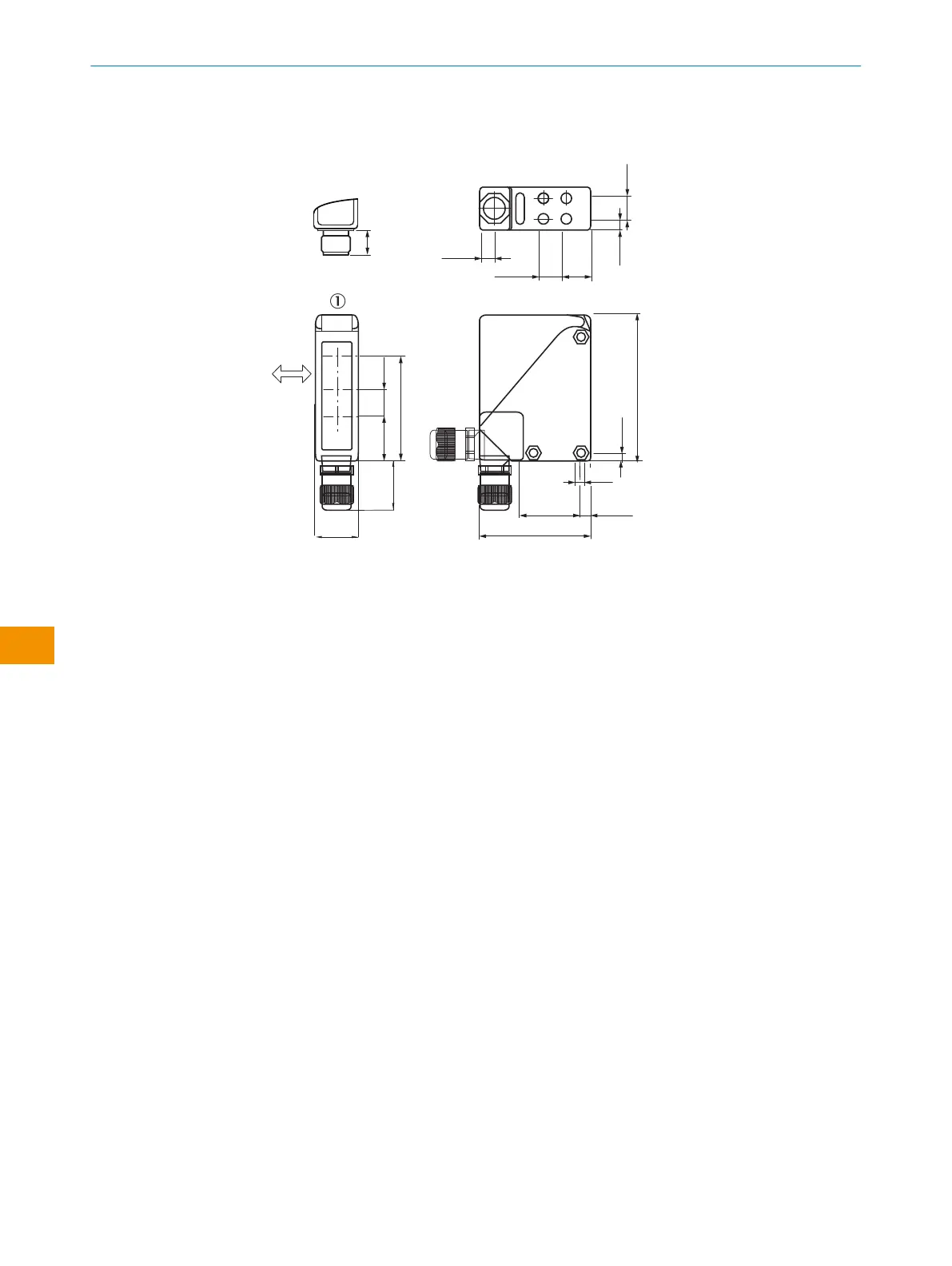

Figura 8: Disegno quotato
1
Fessura di ispezione
2
LED gialli
3
Direzione preferenziale dell’oggetto
4
Centro asse ottico / Emettitore
5
Centro asse ottico / ricevitore nelle zone vicine
6
Centro asse ottico / ricevitore nelle zone lontane
7
Foro passante ø 5,5mm, su entrambi i lati per dado esagonale M5
8
Collegamento a vite M16 o connettore orientabili di 90°
13 Appendice
13.1 Conformità e certificati
Su www.sick.com si trovano le dichiarazioni di conformità, i certificati e le istruzioni
per l'uso attuali del prodotto. A tale scopo immettere il codice articolo del prodotto nel
campo di ricerca (per il cod. articolo: vedere la dicitura della targhetta di tipo nel campo
“P/N” oppure “Ident. no.”).
