a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 電気的設置
センサの接続は無電圧状態で行う必要があります。接続タイプに応じて以下の情
報を遵守してください:
オスコネクタ接続: ピン割当てに注意: カバーが開いている場合はオスコネク
タは水平および垂直に回転可能
端子接続: 許容ケーブル直径 5~10mm を守ってください。カバーが開いて
いる場合は M16 ケーブルグランドは水平および垂直に回転可能。端子接続ス
ペース: M16 ケーブルグランドを外し、シール用キャップを取外す。無電圧の
給電ケーブルをつなぎ、表 2 および表 4 に従ってセンサを接続します。機器
IP 保護等級を確保するために、M16 のネジをシールと共に再び接続します。

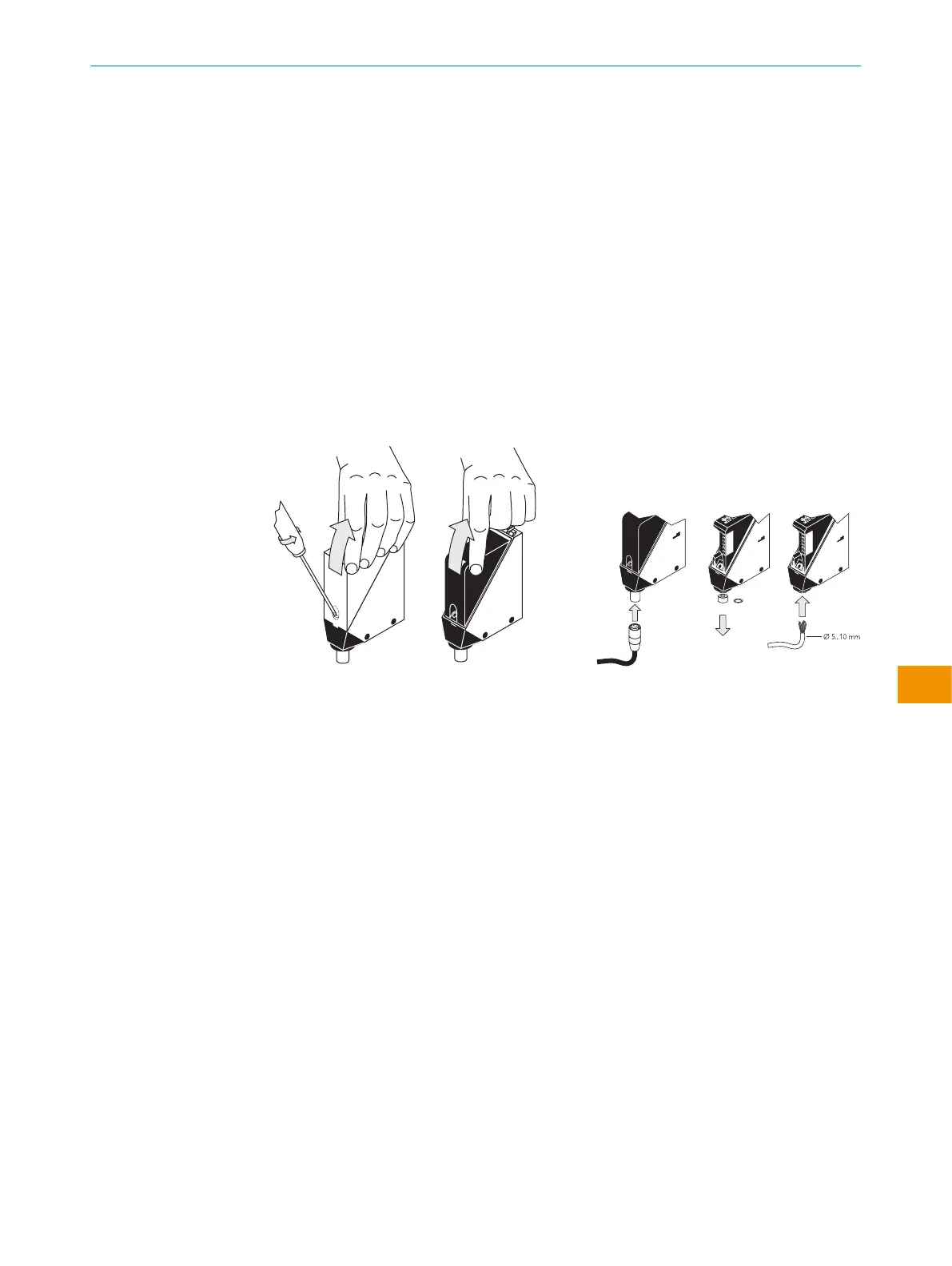

図 1: センサを開ける 図 2: 電気的接続
すべての電気的接続部を接続してから供給電圧を印加、あるいは電源を入れてくだ
さい。
5.4
ピン割り当てに関する注意事項
下記の表で使用されている接続用語の説明:
BN = 茶色
WH = 白色
BU = 青色
BK = 黒色
n. c. = 未接続
Q = デジタル出力
TE/テスト = テスト入力 (表 2 および追加機能を参照)
アラーム = アラーム出力 (表 2 および追加機能を参照)
L+ = 供給電圧 (U
B
)
M = グラウンド
取扱説明書
8009202.1DM8/2022-09-05 | SICK | WT34
97
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
ja
