7XT7100-0*A00/DD Русский
C53000-B119U-C128-1 29
Варианты подключения напряжения питания.
Для подключения номинальных напряжений 100, 110, 115 и 230 В (АС) используются
зажимы 7 и 9.
Переключение между диапазонами 110-115 В (АС) и 230 В (АС) осуществляется с
помощью переключателя S1. Он расположен на печатной плате в легкодоступном
месте. Переключатель имеет два положения, обозначенные "115 В" и "230 В"
соответственно. По умолчанию переключатель установлен в положении "115 В".
Для подключения номинальных напряжений 120 и 125 В(АС) используются зажимы 7
и 11. При этом переключатель S1 устанавливается в положение "115 В".
Любые изменения настройки по умолчанию, касающиеся изменения напряжения
питания 100...125 В(АС), можно отразить на наклейке на передней панели устройства,
поставив крестик на соответствующем значении напряжения.

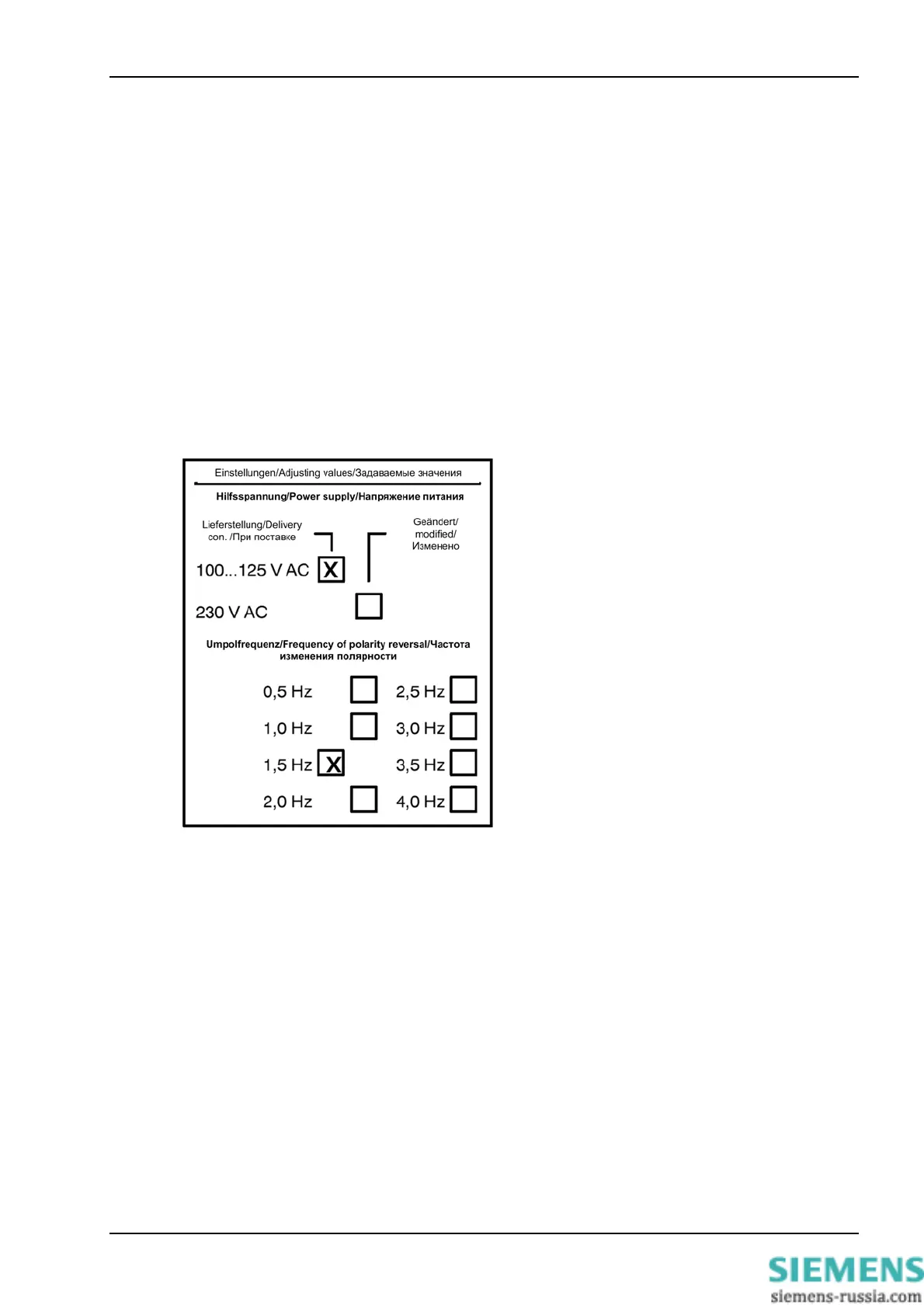

Рисунок 1 Наклейка на передней панели
