Русский 7XT7100-0*A00/DD
34 C53000-B119U-C128-1
Размеры и подключение

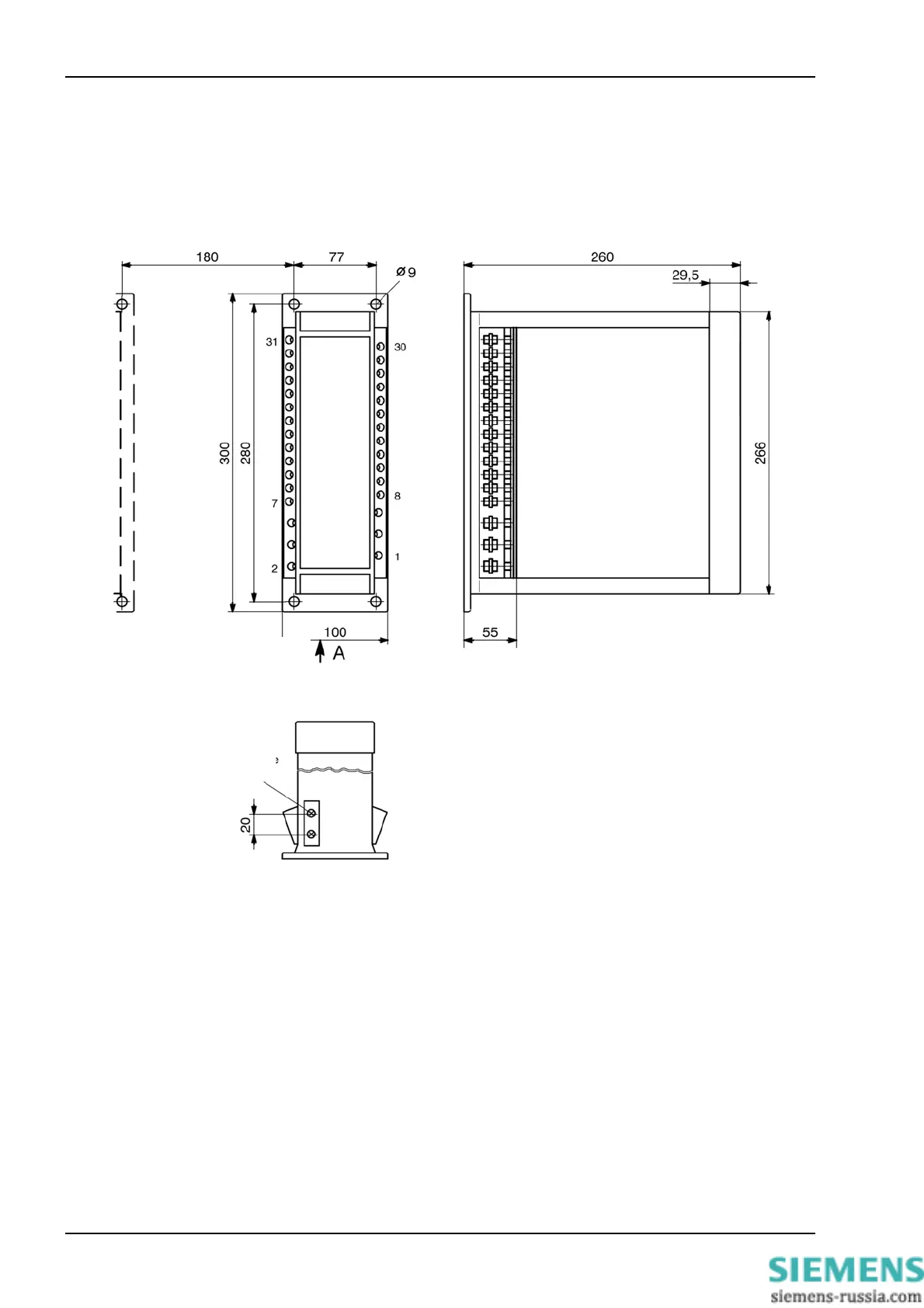

Рисунок 6 7XT7100-0BA00, корпус для навесного монтажа на панели, с зажимами по обеим
сторонам
Подключение
заземления
Рекомендуемый
промежуток до соседнего
устройства
Размеры в мм
Вид А
Цепи тока (зажимы 1 - 6)
не используются в 7XT71
Цепи напряжения (зажимы 7 - 31)
изолированный кольцевой кабельный наконечник:
для винтов диаметром 4 мм
макс. наружный диаметр 9 мм;
тип: например, PIDG от Messrs.
Tyco Electronics AMP
для медных проводов сечением
от 1,0 мм
2
до 2,6 мм
2
AWG 17 - 13
непосредственное подключение одножильного
медного провода:
сечение от 0,5 мм2 до 2,6 мм2
AWG 20 - 13
для многожильного провода нужны
концевые муфты
макс. момент затяжки:
1,8 Нм (16 фунтов на дюйм)
