7XT7100-0*A00/DD Русский
C53000-B119U-C128-1 33
7XT7100-0EA00 в корпусе 7XP20 с зажимами на задней панели для утопленного
монтажа на панели или установки в шкафу
Корпус сделан из замкнутого металлического профиля и имеет крепежные уголки
для монтажа в вырезе панели или в стойке шкафа.
Все внешние сигналы подводятся к зажимам, которые крепятся к задней части
корпуса без винтов. Для подключения каждой цепи используется один винтовой
зажим, предназначенный для подключения максимум двух кольцевых кабельных
наконечников и и один параллельный самофиксирующийся зажим. Для внешней
проводки рекомендуется использовать винтовые зажимы; самофиксирующиеся
зажимы требуют специального инструмента. Не соединяйте их одиночными
проводами без кабельных наконечников. Используйте только медный кабель!
Размеры приведены на рисунке 5.

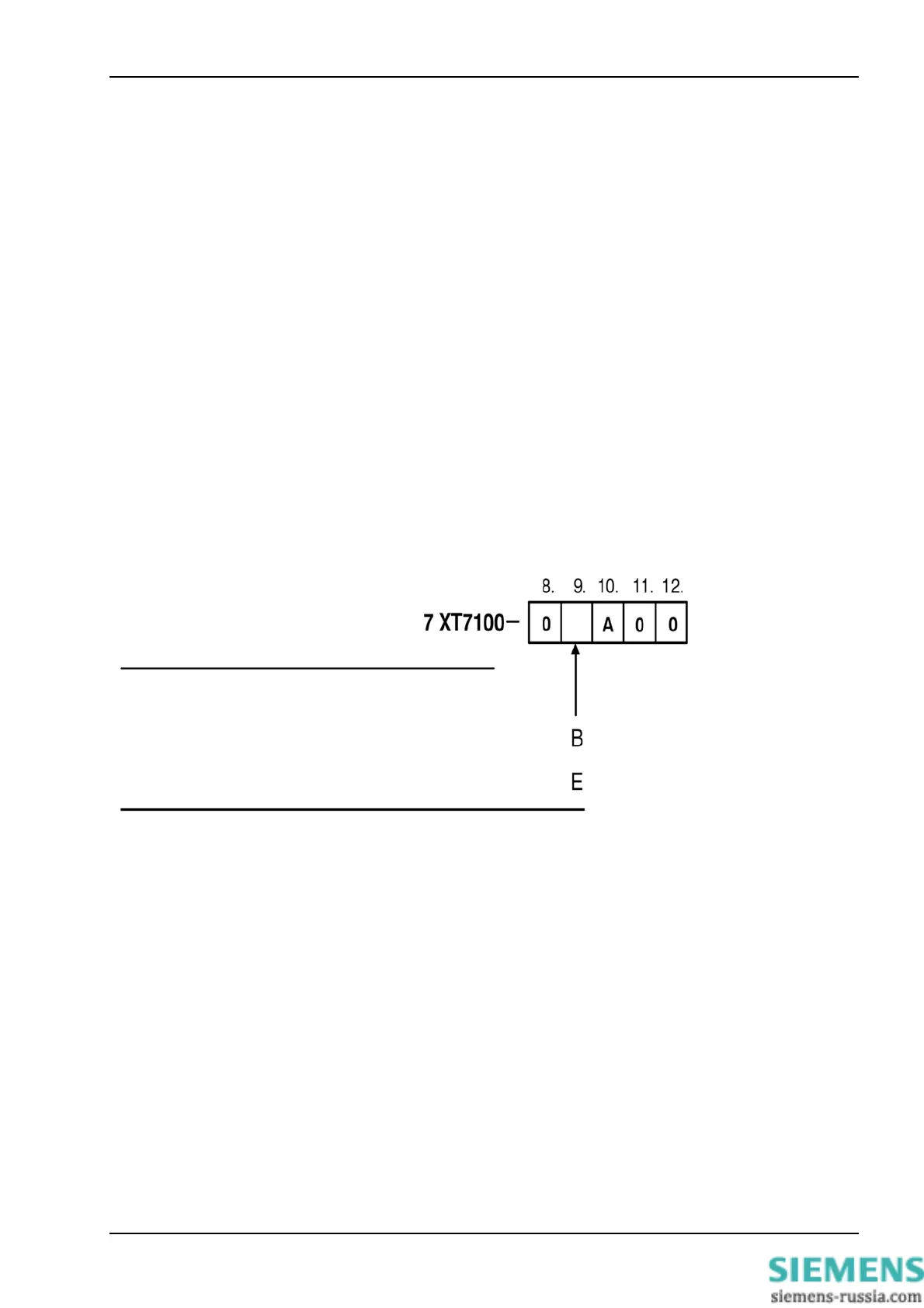

Информация для заказа
Рисунок 5 Информация для заказа
Контроллер
Конструкция
в корпусе для навесного монтажа на панели, с зажимами по
обеим сторонам
корпус для утопленного монтажа на панели или установки в
шкафу
