7XT7100-0*A00/DD Русский
C53000-B119U-C128-1 35

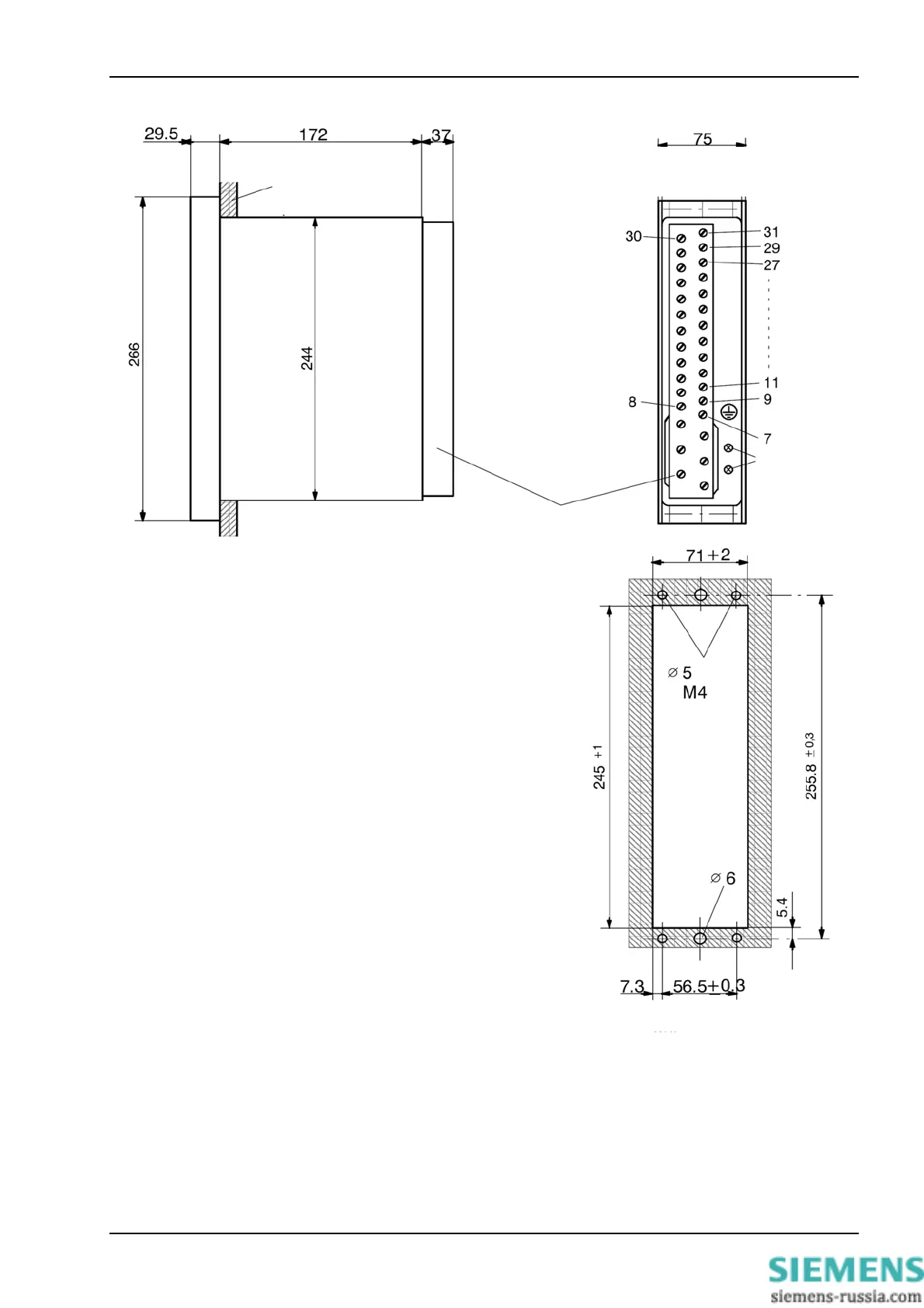

Рисунок 7 7XT7100-0EA00, корпус для утопленного монтажа на панели или установки в
шкафу
Подключение
заземления
Размеры в мм
Монтажная плита
Цепи тока (зажимы 1 - 6)
не используются в 7XT71
Цепи напряжения (зажимы 7 - 31)
изолированный кольцевой кабельный наконечник:
для винтов диаметром 4 мм
макс. наружный диаметр 9 мм;
тип: например, PIDG от Messrs.
Tyco Electronics AMP
для медных проводов сечением
от 1,0 мм
2
до 2,6 мм
2
AWG 17 - 13
Самофиксирующийся зажим:
для медных проводов сечением
от 0,5 мм
2
до 2,5 мм
2
AWG 20 - 13
макс. момент затяжки:1,8 Нм (16 фунтов на дюйм)
Зажимы для
подключения цепей
Вырез в панели
или
