41 / 50
Siemens Actuators SAS.., SAT.. for valves CE1P4041en
Building Technologies Connection diagrams and dimensions 2015-05-19

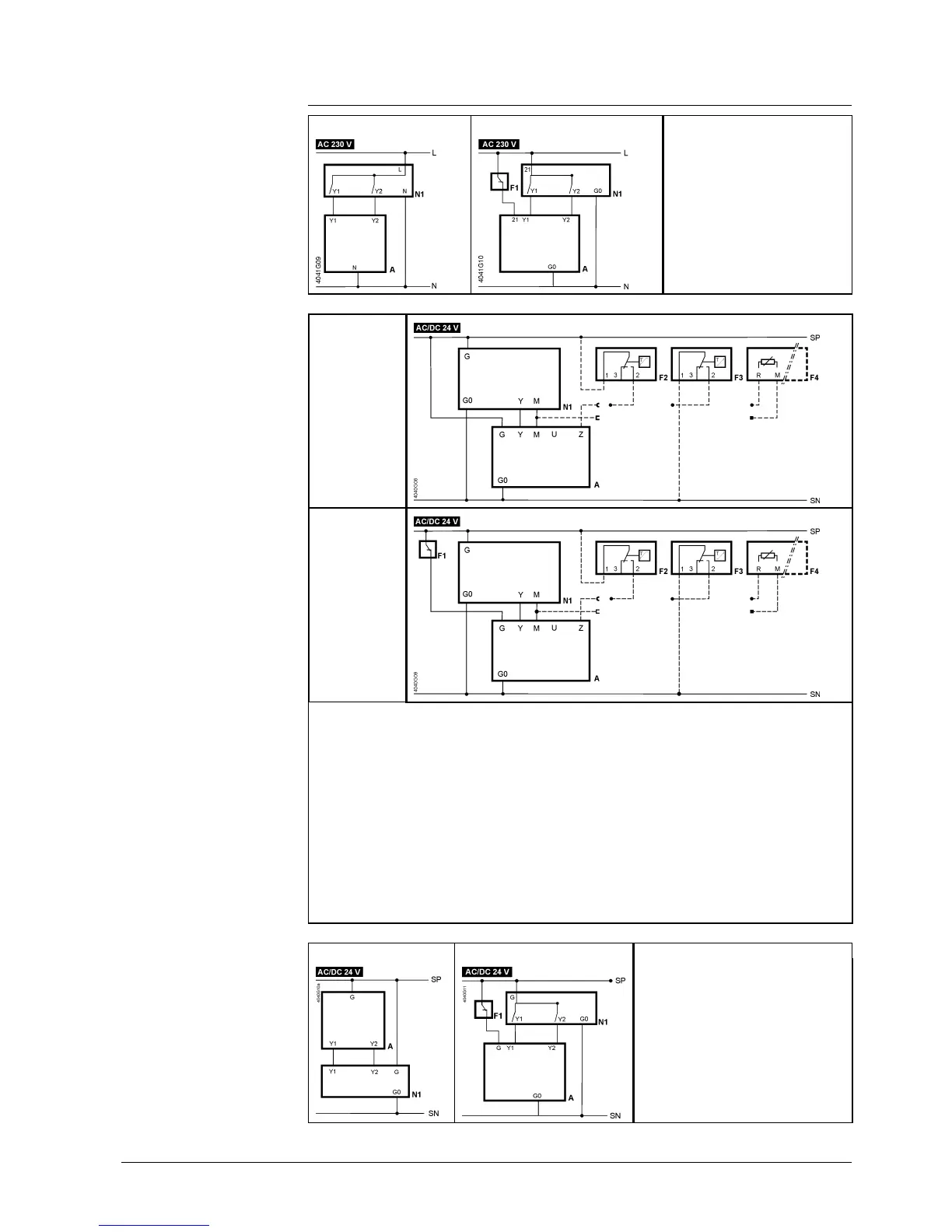

6.3 Connection diagrams
SA..31.. SA..31.5..
A Actuator
L Phase
N Neutral
N1 Controller
Y1, Y2 Positioning signals
21 System potential
SA..61..
SAS61.33
SAS61.33U
SAS61.53
A Actuator
F1 Temperature limiter
F2 Frost protection thermostat; terminals:
1 – 2 frost hazard / sensor is interrupted (thermostat closes with frost)
1 – 3 normal operation
F3 Temperature detector
F4 Frost protection monitor with 0…1000 Ω signal output,
does NOT support QAF21.. or QAF61..
M Measuring neutral
N1 Controller
SN System neutral
SP System potential AC/DC 24 V
U Position feedback
Y Positioning signal
Z Positioning signal forced control
SA..81.. SAS81.33, SAS81.33U
A Actuator
F1 Temperature limiter
N1 Controller
SN System neutral
SP System potential AC/DC 24 V
Y1, Y2 Positioning signals
SA..31..
SA..61..
SA..81..
