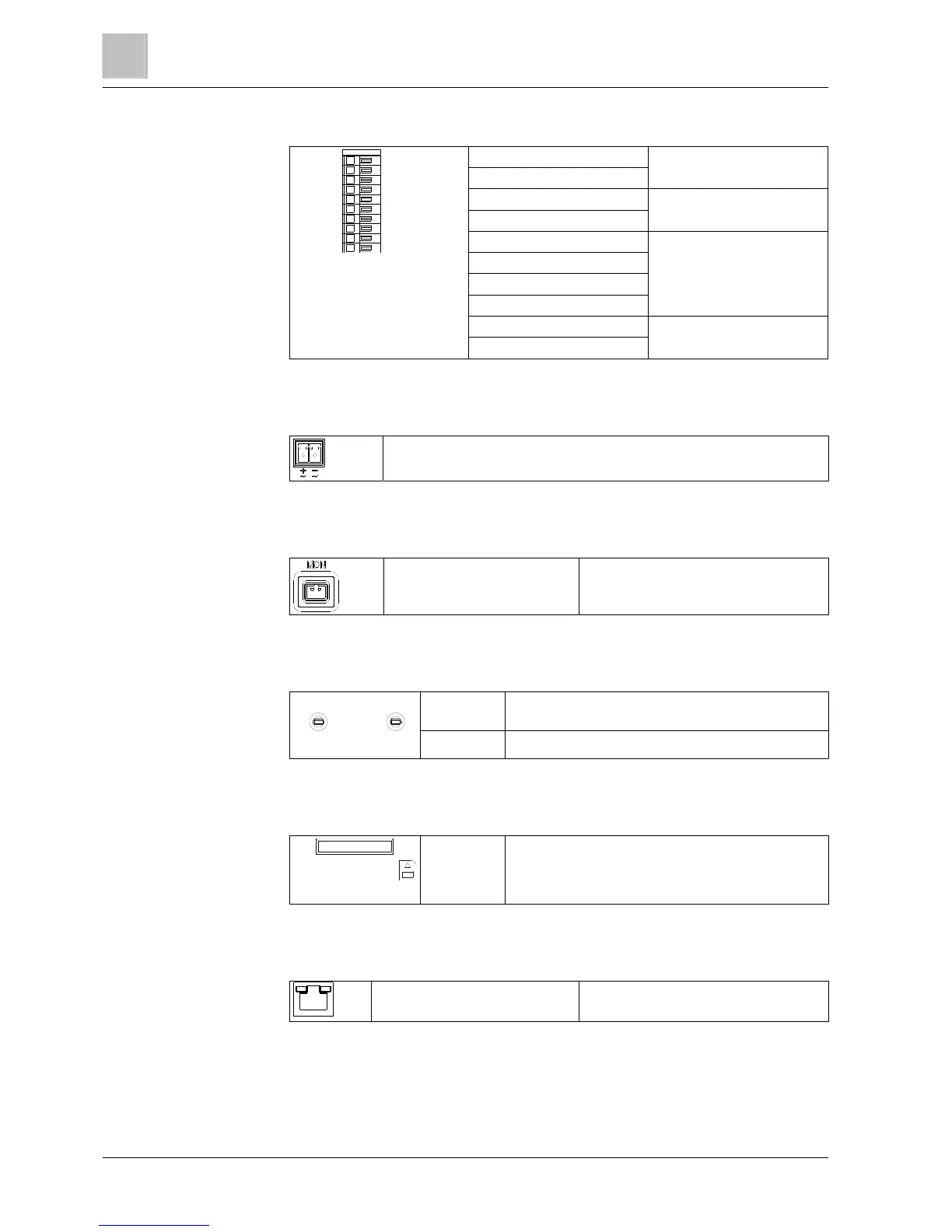

Camera part and connector definition
7
Connector pin definition
14
Siemens AG A6V10334045
22.12.2011
7.2.1 Digital I/O terminal
Au.IN
GND
Audio in
Au.OUT
GND
Audio out
AI.IN3
AI.IN2
AI.IN1
GND
Alarm in
AI.COM
Au. IN
GND
Au. OUT
GND
Al. IN 3
Al. IN 2
Al. IN 1
GND
Al. COM
Al. OUT
AI.OUT
Alarm out
7.2.2 Power terminal
DC 12 V / AC 24 V power terminal
7.2.3 Video out connector
Video Signal Output Composite video output
7.2.4 Default/Reset buttons
DEFAULT Return to factory default by pressing button (after 5
Sec)
DEFAULT
RESE
T
RESET System restart
7.2.5 SD card
SD CARD
SD CARD To record images when alarm events happen.
7.2.6 Ethernet connector
RJ45 Ethernet connector
