16 Dimensions 22.05.2018
16 Dimensions
Dimensions in mm
77
68
82,3
8 +0,05
17
30,3
17,4
15,7
44,4
46,6
76
19
78,5
54
162
59,5
71,6
19
232
250
252
260
182
200
26,8
34,9 44,4
34,55
17
49,25
23,2
7550m06/0908

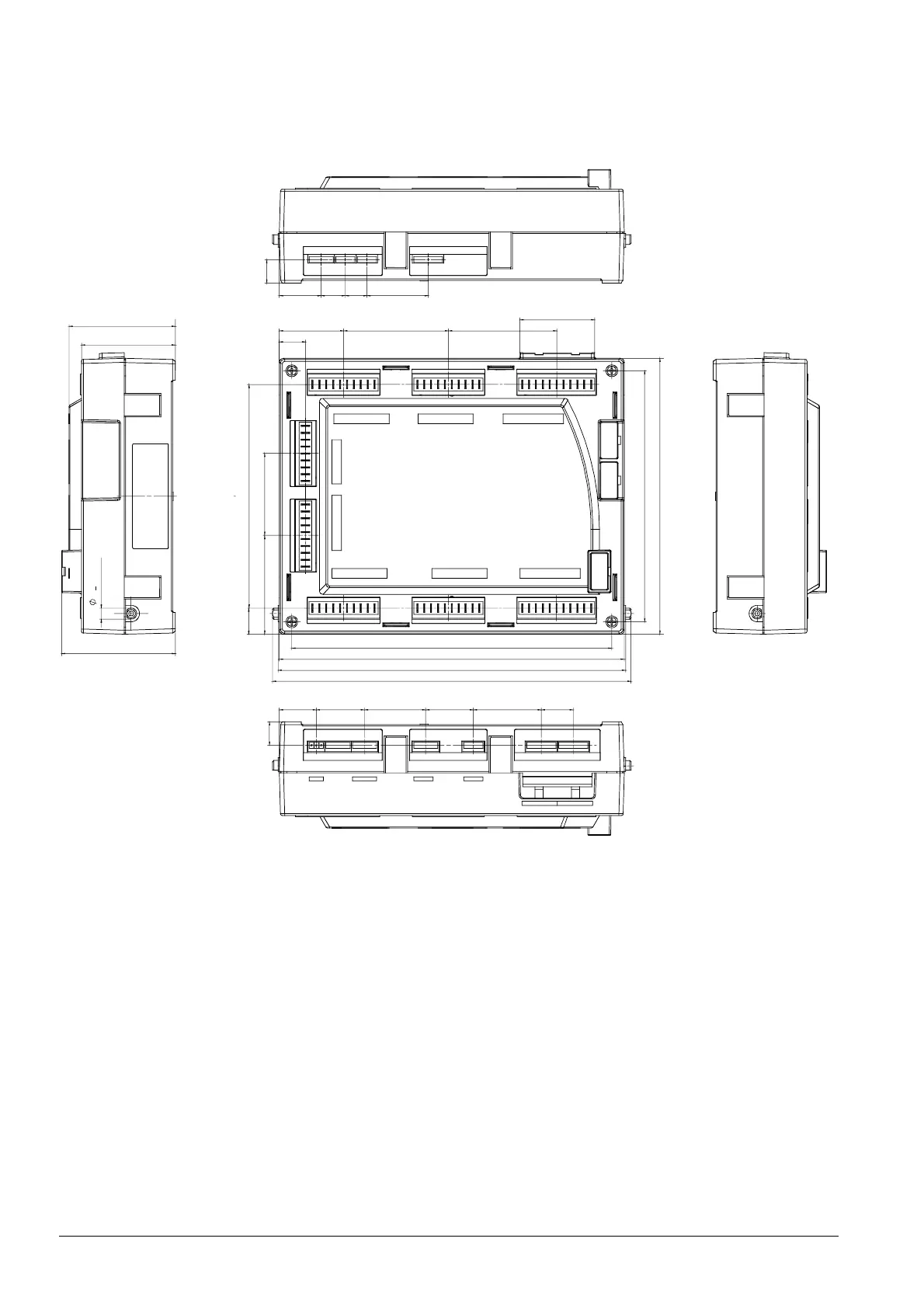

Figure 106: Dimensions of LMV5
LMV5
