optiPoint acoustic adapter
Sicherheitshinweise
Die optiPoint-Telefone und Adapter entsprechen den vorgeschriebenen Konfor-
mitäts- und Sicherheitsbestimmungen (CE).
• Setzen Sie die Geräte keiner direkten Sonnenbestrahlung oder anderen Wär-
mequellen aus.
• Schützen Sie die Geräte vor Feuchtigkeit oder Eindringen von Flüssigkeiten.
• Führen Sie niemals Gegenstände in Geräteöffnungen ein.
Einsatzmöglichkeiten
Der acoustic adapter ist an folgende Telefone anschließbar:
optiPoint 600 office, optiPoint 500 advance/standard/basic,
optiPoint 420 advance/standard, optiPoint 410 advance/standard.
Der acoustic adapter verfügt über drei Anschlüsse für:
Verpackungsinhalt
• 1 optiPoint acoustic adapter
Montage
Zur Montage siehe auch Ausklappseite 3 (Pos. bis ).
1. Teilnehmeranschlussleitung vom optiPoint-Telefon abstecken.
2. Das Telefon mit dem Tastenfeld nach unten auf eine weiche Unterlage legen.
3. Den Adapter mit der Steckerleiste nach unten halten und mit den zwei
Rastnasen in die beiden Schlitze an einem der beiden Einbauplätze auf
der Unterseite des Telefons einhängen.
4. Den Adapter mit der Steckerleiste unter leichtem Druck bis zum Anschlag in
die Buchsenleiste drücken .
5. Über die drei Anschlüsse an der Rückseite des acoustic adapters können Sie
nun die Zusatzeinrichtungen anschließen (mit Symbolen gekennzeichnet).
6. Teilnehmeranschlussleitung am optiPoint-Telefon wieder anstecken.
Das optiPoint-Telefon mit dem Adapter ist betriebsbereit.
prec
garn
tur
sc
nurge
un
en 121
9-5/sc
nur
os 121
9-5

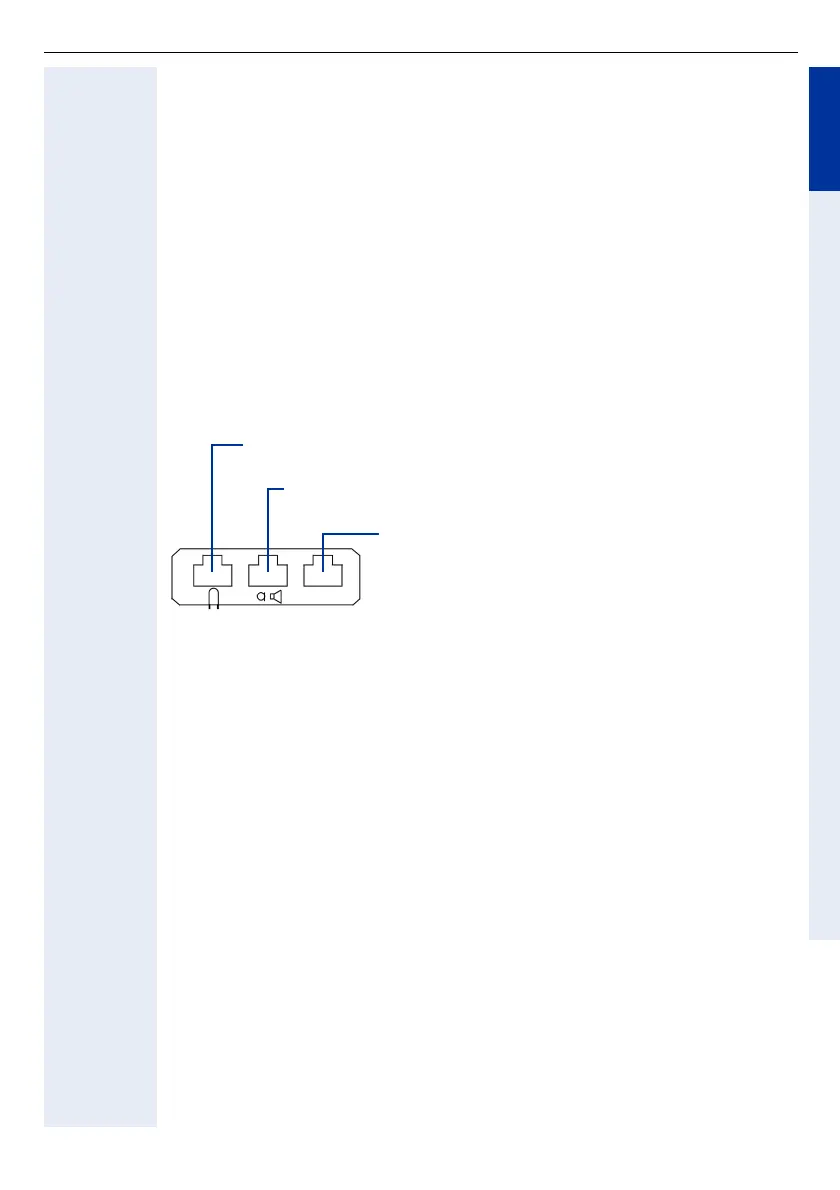

Anschluss an Miniwestern 8/8
aktive Lautsprecherbox und Elektret-Mikrofon
Anschluss an Miniwestern 8/8 über Y- K a b e l (L36453-Z5-C199)
2 Signalgeber, z. B. eine Zweitklingel (24 V AC/60 V
DC, 5 W) und eine Besetztlampe oder Türöffner
Anschluss an Miniwestern 6/6, galvanisch getrennt
