optiPoint acoustic adapter
Veiligheidvoorschriften
De optiPoint-toestellen en adapters voldoen aan de geldende eisen met betrek-
king tot conformiteit en veiligheid (CE).
• Stel de telefoontoestellen niet bloot aan direct zonlicht of andere warmte-
bronnen.
• Stel de telefoontoestellen niet op in een vochtige omgeving en zorg ervoor
dat er geen vloeistoffen in de toestellen kunnen binnendringen.
• Steek geen voorwerpen in de toestelopeningen.
Toepassingsmogelijkheden
De acoustic adapter kan aan onderstaande telefoons worden aangesloten:
optiPoint 600 office, optiPoint 500 advance/standard/basic,
optiPoint 420 advance/standard, optiPoint 410 advance/standard.

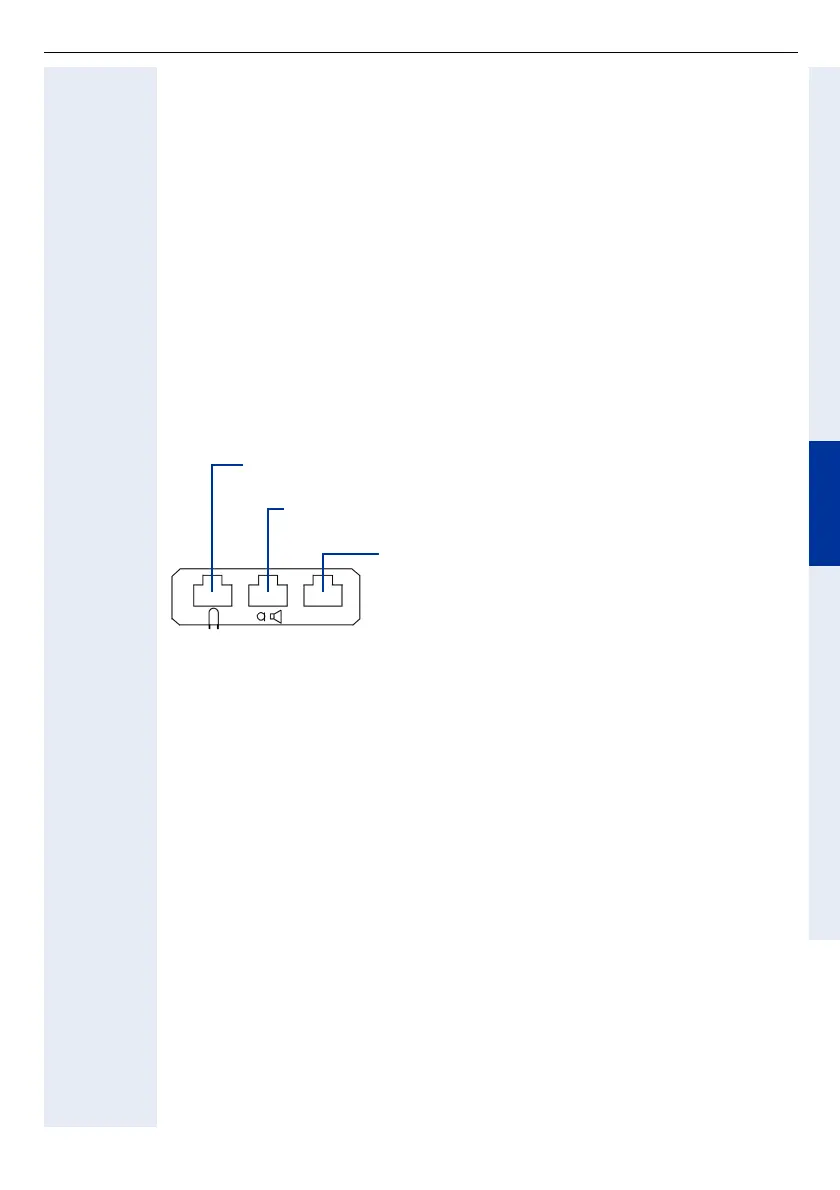

De acoustic adapter heeft drie aansluitingen voor:
Leveringsomvang
• 1 optiPoint acustic adapter
Montage
Voor de montage zie ook uitvouwpagina 3 (pos. t/m ).
1. Koppel de aansluitkabel van het optiPoint-toestel los.
2. Plaats de optiPoint
met de toetsen naar beneden op een zachte ondergrond.
3. Houd de adapter met de stekerverbinding naar beneden en bevestig hem
in één van beide inbouwplaatsen aan de onderzijde van het toestel door de
twee vergrendelnokjes in de beide sleuven te schuiven.
4. Druk de adapter met de stekerverbinding voorzichtig in de contactstrook tot
hij vastklikt .
5. Op de drie aansluitingen aan de achterzijde van de acoustic adapter kunt u
nu de additionele apparatuur aansluiten (met symbolen aangeduid).
6. Sluit de aansluitkabel van het optiPoint-toestel weer aan.
Het optiPoint-telefoon en het adapter zijn nu gereed om in bedrijf te worden ge-
nomen.
ea
set
raa
ge
on
en 121
9-5/
raa
oos 121
9-5
aansluiting op miniwestern 8/8
actieve luidsprekerbox en elektret microfoonaansluiting
op miniwestern 8/8 via Y- k a b e l (L36453-Z5-C199)
2 contacten voor bijv. een extra oproepsignaal (24 V
AC/60 V DC, 5 W) en een bezetlamp of deuropener
Aansluiting op miniwestern 6/6, galvanisch gescheiden
