optiPoint acoustic adapter
Consignes de sécurité
Les téléphones et adaptateurs optiPoint répondent aux exigences de conformité
et de sécurité en vigueur (norme CE).
• Ne pas exposer les appareils directement aux rayons du soleil ou à toute
autre source de chaleur.
• Protéger les appareils de l’humidité ou des risques d’infiltration de liquide.
• Ne jamais introduire d’objet dans les ouvertures de l’appareil.
Utilisation
L’adaptateur acoustique peut être raccordé aux téléphones suivants :
optiPoint 600 office, optiPoint 500 advance/standard/basic,
optiPoint 420 advance/standard, optiPoint 410 advance/standard.

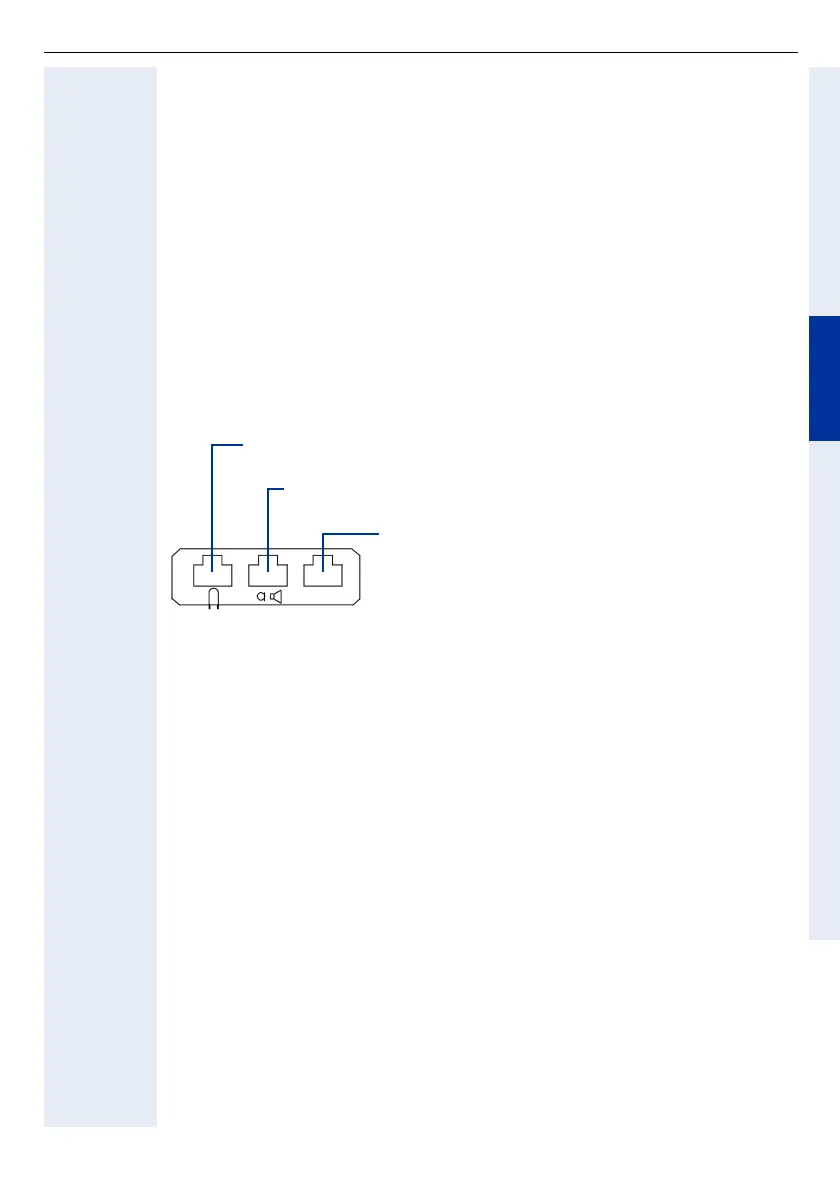

L’adaptateur acoustique dispose de trois prises pour :
Contenu de l’emballage
• 1 optiPoint acoustic adapter
Montage
Pour le montage, consultez aussi la page dépliante 3 (Positions  à ).
1. Déconnecter le cordon de raccordement du téléphone optiPoint.
2. Poser l’optiPoint , clavier vers le bas, sur un support non rigide.
3. Tenir l’adaptateur , barrette de raccordement dirigée vers le bas, et emboî-
ter les deux ergots  dans les encoches correspondantes  de l’un des deux
emplacements de montage situés sous le téléphone.
4. Faire glisser sans forcer l’adaptateur jusqu’en butée .
5. Les trois prises situées au dos de l’adaptateur acoustique permettent à pré-
sent de raccorder les équipements supplémentaires (identifiés par des sym-
boles).
6. Reconnecter le téléphone optiPoint avec le cordon de raccordement.
Le téléphone optiPoint et l’adaptateur sont prêts à fonctionner.
C
asque
d
'
é
coute et m
i
crop
h
one
(f
i
l
aires 121
TR
9-5/ sans
f
i
l
121TR9-5*) :raccordement à un mini connecteur western 8/8
enceinte active et microphone à électret : raccordement à un
mini connecteur western 8/8 par câble en Y (L36453-Z5-C199)
2 dispositifs d'avertissement, par exemple une
seconde sonnerie (24 VAC/60 VDC, 5W) et une lam-
pe d'occupation ou une gâche de porte
Raccordement à un connecteur mini western 6/6,
isolé galvaniquement
