optiPoint Conference Kit
72
Possibilités de raccordement
L’optiPoint Conference Kit Basic/Extension est raccordé comme équipement
complémentaire sur les téléphones optiPoint avec optiPoint acoustic adapter
(S30817-K7110-B508).
Pour l’optiPoint Conference Kit Basic/Extension, seuls sont autorisés les en-
ceintes et microphones de conférence qui sont fournis à la livraison ou peu-
vent être commandés en option. Ils sont spécifiquement conçus pour
l’optiPoint Conference Kit.
Montage/Mise en service
Condition préalable : l’optiPoint acoustic adapter a déjà été intégré au télépho-
ne optiPoint prévu comme indiqué dans les consignes.

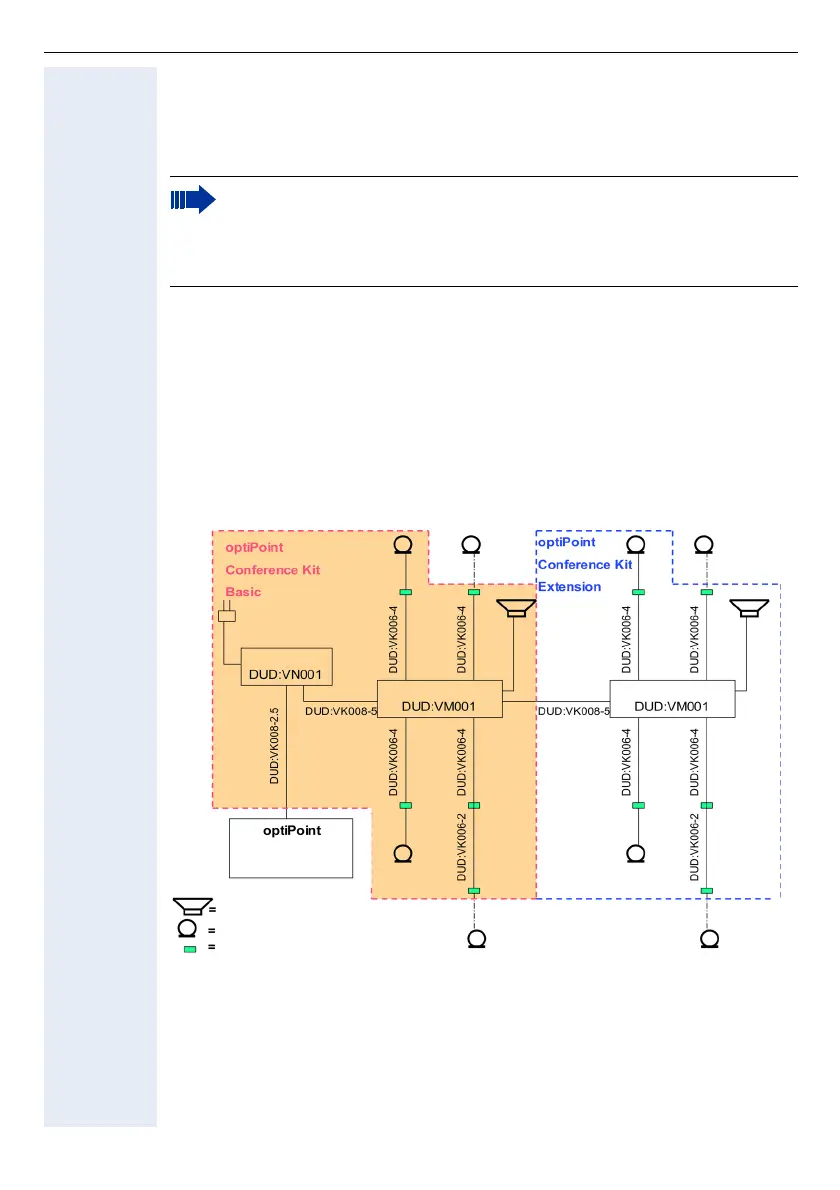

La figure suivante présente le raccordement des différentes composantes.
Attention ! Le câble en Y (L36453-Z5-C199) qui sert à raccorder directe-
ment l’enceinte (L30460-X1278-X) et le microphone supplémentaire
(L30460-X1279-X) n’est pas nécessaire ici. Les enceintes et microphones
supplémentaires déjà décrits pour le raccordement direct ne peuvent pas
être utilisés sur l’optiPoint Conference Kit.
Enceinte de conférence DUD:VL001
Bloc-secteur
Module de répartition 1
Module de répartition 2
avec
acoustic Adapter
Microphone de conférence DUD:VD001
Prise de prolongation DUD:VB002
En option microphone cravate
DUD:VE001
