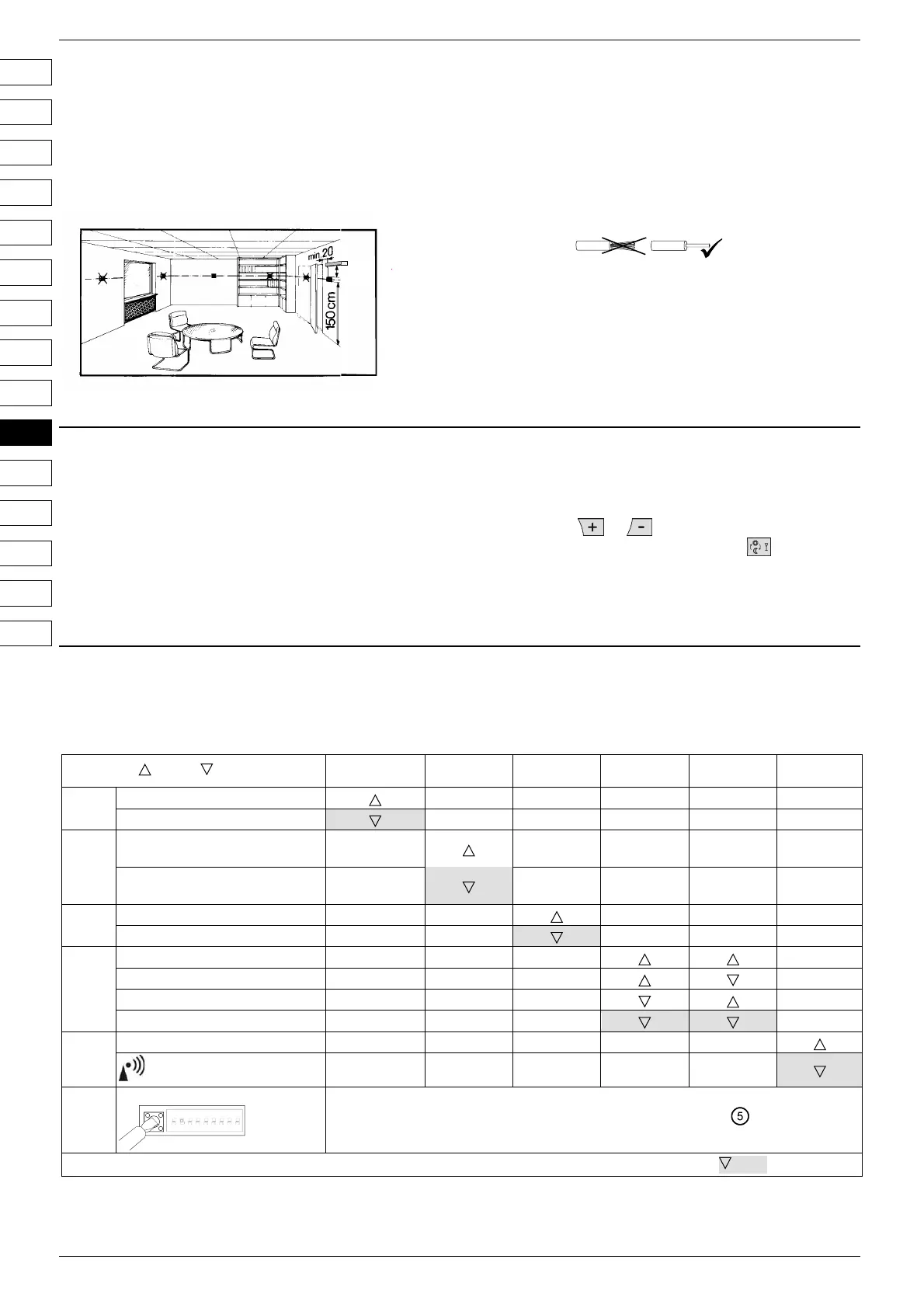

30/49 2015-02-27 CE1G2201xx
Wskazówki do montażu REV13..
1 Umiejscowienie urządzeń
· REV13.. powinien być montowany w głównym pomieszczeniu
mieszkalnym (montaż na ścianie – patrz rys. B do E).
· REV13.. powinien być tak umiejscowiony, aby pomiar
temperatury był możliwie jak najdokładniejszy, bez wpływu
bezpośredniego promieniowania słonecznego czy innych
źródeł ciepła bądź chłodu.
min.
10 cm
2261Z03
2 Montaż
· Patrz rys. A do E.
3 Sprawdzenie okablowania
Połączenia elektryczne – patrz „Schemat połączeń”.
Uwaga: Stosować kable z końcówkami odpowiednimi
do mocowania w zaciskach!
4 Uwagi
· Przestrzegać lokalnych przepisów dotyczących instalacji
elektrycznych.
· Jeżeli w pomieszczeniu referencyjnym zainstalowane są
termostatyczne zawory grzejnikowe, to należy ustawić je w
położeniu pełnego otwarcia.
· W każdym przypadku wymagane jest zewnętrzne
zabezpieczenie prądowe bezpiecznikiem maks. C 10 A
Uruchomienie
1 Włączenie zasilania REV13..
· Usunąć pasek izolacyjny baterii (patrz rys. F); natychmiast
po jego wyjęciu, urządzenie gotowe jest do pracy (patrz też
instrukcja obsługi).
2 Wybór języka
· Po uruchomieniu, w górnej lewej części wyświetlacza
wyświetlony zostanie typ regulatora, a pod nim napis
„DZIĘKUJEMY …” we wszystkich dostępnych językach.
· Przycisnąć jeden z przycisków, aby przerwać powitalne
wskazanie wyświetlacza. Możliwość wyboru języka zaczyna
się od „ENGLISH” (nastawa fabryczna).
Przyciskać
lub aż pojawi się żądany język.
Dokonany wybór zatwierdzić przyciskając lub
przestawiając suwak nastawczy.
(patrz też rys. G)
Konfiguracja i sprawdzenie działania REV13..
1 Konfiguracja
1.1 Przełączniki DIP
ON / OFF 1 2 3 4 5 6
Patrz
1.1.1
Kalibracja czujnika włączona
Kalibracja czujnika wyłączona
1.1.2
Ograniczenie wartości
zadanej 16…35 °C
Ograniczenie wartości
zadanej 3…35 °C
1.1.3
Wskazanie temperatury w °F
Wskazanie temperatury w °C
1.1.4
PID samo-adaptacyjny
PID 6
PID 12
2-stawny
1.1.5
Zegar kwarcowy
Zegar radiowy
1.1.6
„Przestaw przełączniki DIP
ON
1 342
2211Z32
567 89
Po dokonaniu zmiany położenia jednego lub kilku przełączników DIP, należy ją wprowadzić do
regulatora naciskając przycisk „Przestaw przełączniki DIP” (patrz też rys.
).
W przeciwnym razie, utrzymane zostaną poprzednie ustawienia!
Nastawy fabryczne: wszystkie przełączniki DIP są fabrycznie ustawione w położeniu
OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
