10 SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
6.2 Vorschaltgerät 7XT7100-0BA00 für Schalttafelaufbau
Das Gehäuse ist ein Blechtubus, in den die Steckbaugruppe eingeschoben und mit
2 Schrauben befestigt ist. An der Frontabdeckung ist oben und unten je ein Z-Win-
kel für den Schalttafelaufbau montiert. Die Z-Winkel sind im Auslieferungszustand
noch nicht angeschraubt.
An der Rückwand befinden sich die Anschlussleiste mit 18 Schraubklemmen für
die externe Verkabelung, 2 LEDs (RUN, ERROR) für die Signalisierung des Gerä-
testatus und die Anschlüsse für die Erdung.

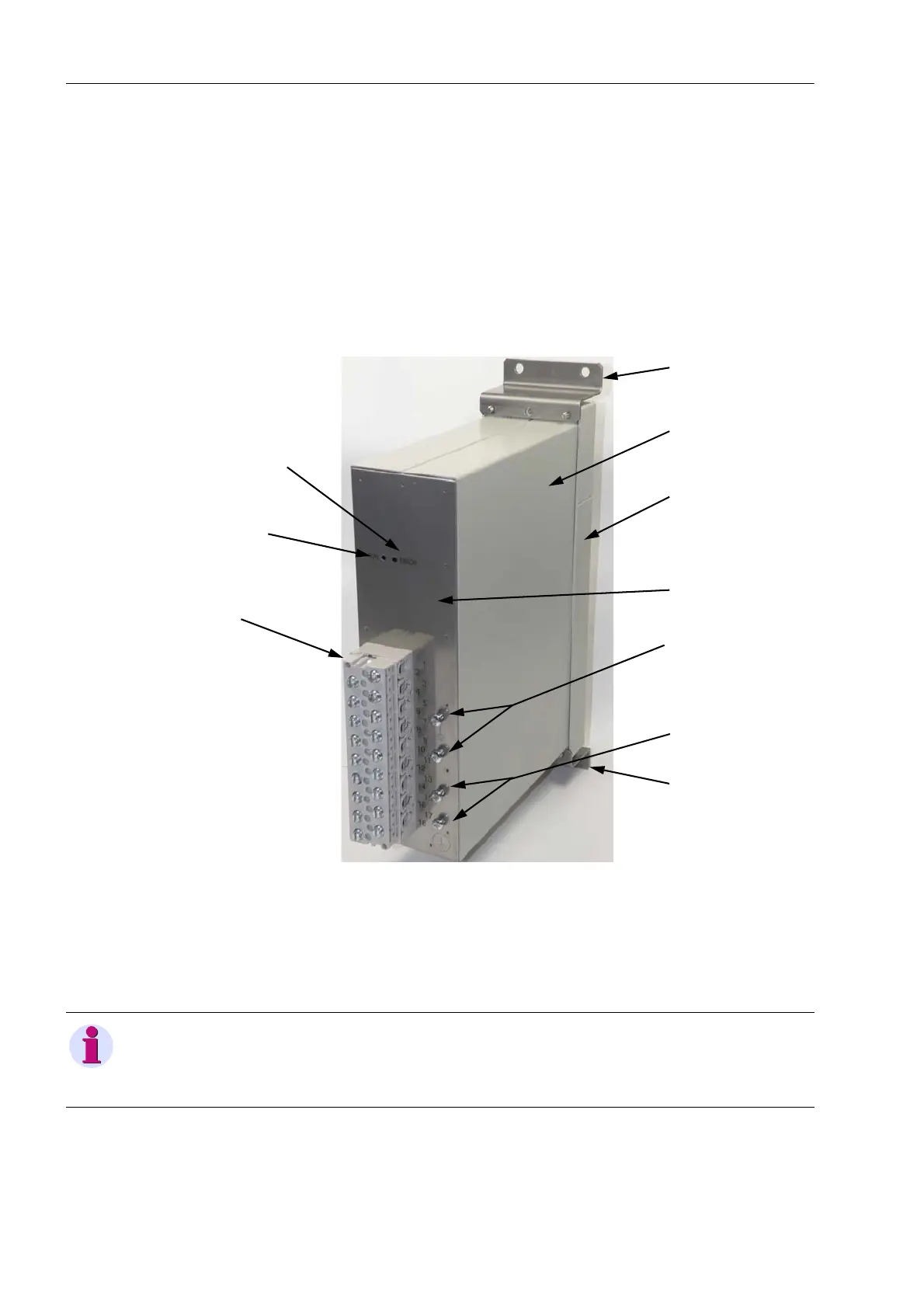

Bild 6-1 Vorschaltgerät 7XT7100-0BA00 für Schalttafelaufbau
In jede Schraubklemme können Sie bis zu 2 Ring- oder Gabelkabelschuhe oder bis
zu 2 Kupferleiter festschrauben. Die Größe der Ring- oder Gabelkabelschuhe und
die maximal möglichen Leiterdurchmesser sind im Kapitel 8 aufgeführt.
Die Abmessungen des Gehäuses sind im Bild 7-1 dargestellt.
Rückwand
Z-Winkel
Z-Winkel
Gehäuse
Frontabdeckung
LED RUN
LED ERROR
Anschlussleiste
Schutzleiter-
anschlüsse
Kabel-
anschlüsse
abschirmungs-
HINWEIS
Die jeweils 2 LEDs auf der Frontabdeckung und auf der Rückwand des Gerätes ha-
ben die gleichen Funktionen.
