11SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
6.3 Vorschaltgerät 7XT7100-0EA00 für Schalttafel- oder
Schrankeinbau
Das Gehäuse ist ein Blechtubus, in den die Steckbaugruppe eingeschoben und mit
2 Schrauben befestigt ist.
Auf der Frontabdeckung sind im oberen Teil 2 LEDs (RUN, ERROR) für die Signa-
lisierung des Gerätestatus angeordnet.
An der Rückwand befinden sich die Anschlussleiste mit 18 Schraubklemmen für
die externe Verkabelung und die Anschlüsse für die Erdung (siehe Bild 6-1).

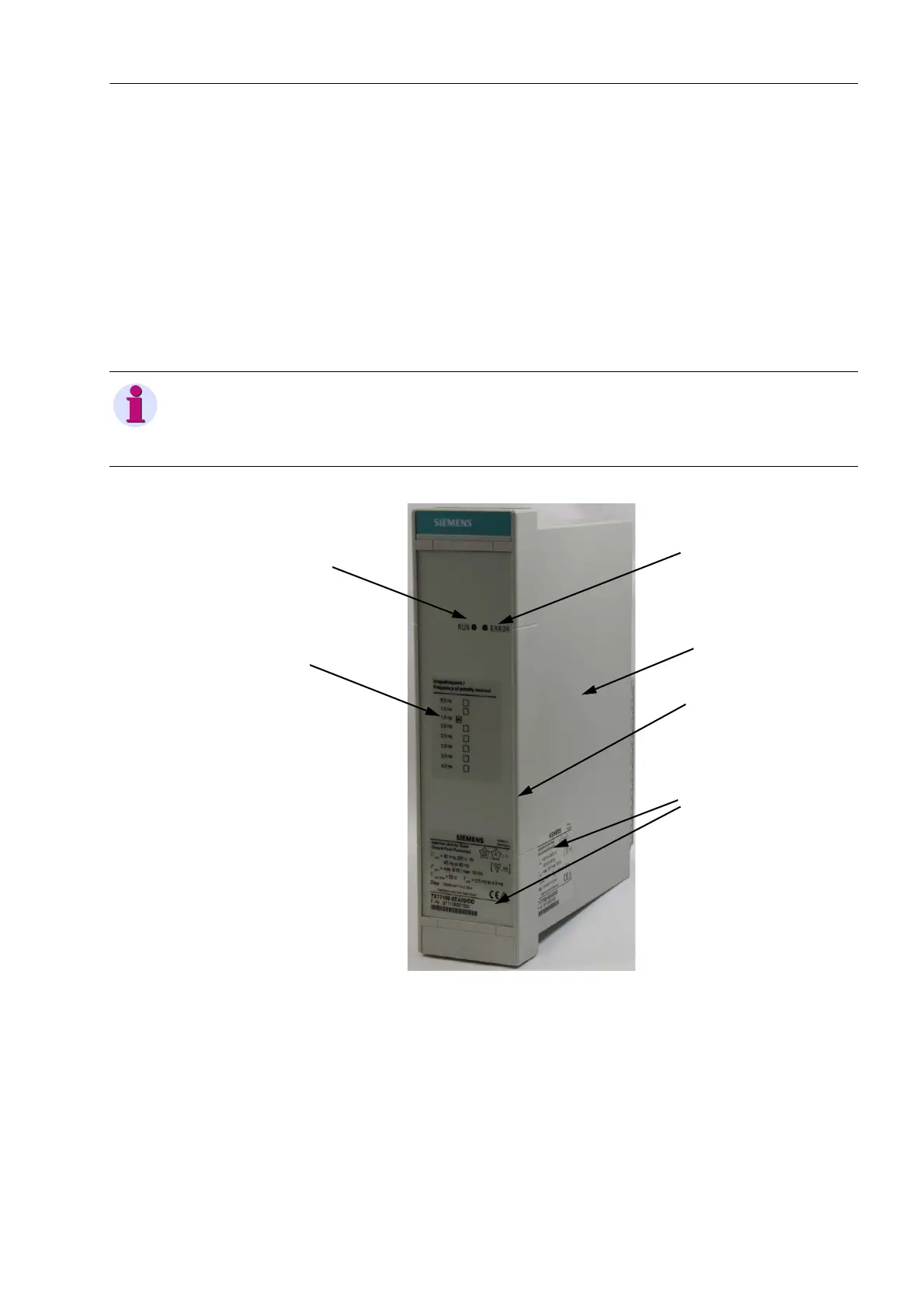

Bild 6-2 Vorschaltgerät 7XT7100-0EA00 für Schalttafel- oder Schrankeinbau
In jede Schraubklemme können Sie bis zu 2 Ring- oder Gabelkabelschuhe oder bis
zu 2 Kupferleiter festschrauben. Die Größe der Ring- oder Gabelkabelschuhe und
die maximal möglichen Leiterdurchmesser sind im Kapitel 8 aufgeführt.
Die Abmessungen des Gehäuses sind im Bild 7-2 dargestellt.
HINWEIS
Die jeweils 2 LEDs auf der Frontabdeckung und auf der Rückwand des Gerätes ha-
ben die gleichen Funktionen.
LED RUN
LED ERROR
Gehäuse
Frontabdeckung
Typenschild
Optionsschild
