14 SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
7.2 Anschlüsse der Vorschaltgeräte 7XT7100

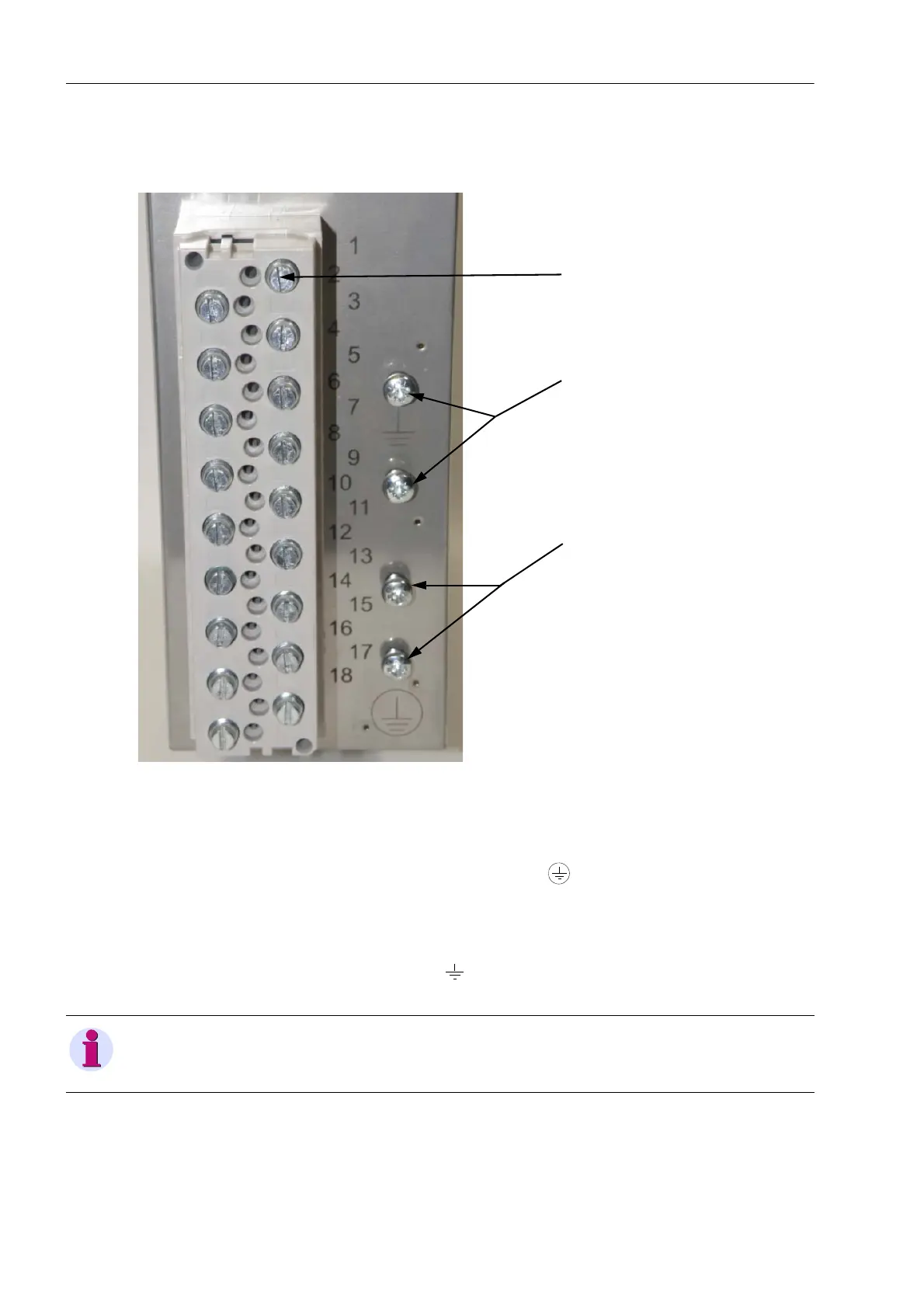

Bild 7-3 Anschlussleiste und Erdungsanschlüsse
Erdungsanschlüsse
• Schutzleiteranschluss: an 2 Kontaktstellen im unteren Teil der Rück-
wand muss mindestens ein Kupferband/-leiter mittels M4-Schraube großflächig
angeschraubt werden (Drehmoment 1,5 Nm). Verwenden Sie mindestens ein
4 mm
2
-Schutzleiter.
• Abschirmung: 2 Kontaktstellen sind für die Erdung der Abschirmung
vorgesehen.
Schutzleiter-
Kabelabschirmungs-
anschlüsse
anschlüsse
Schraubklemmen
HINWEIS
Beachten Sie zur Erdung die Warnhinweise im Kapitel 1 und im Kapitel 9.
