15SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
Schraubklemmen der Anschlussleiste
Die Schraubklemmen der 18-poligen Anschlussleiste an der Rückwand sind im Lie-
ferzustand lose gedreht.

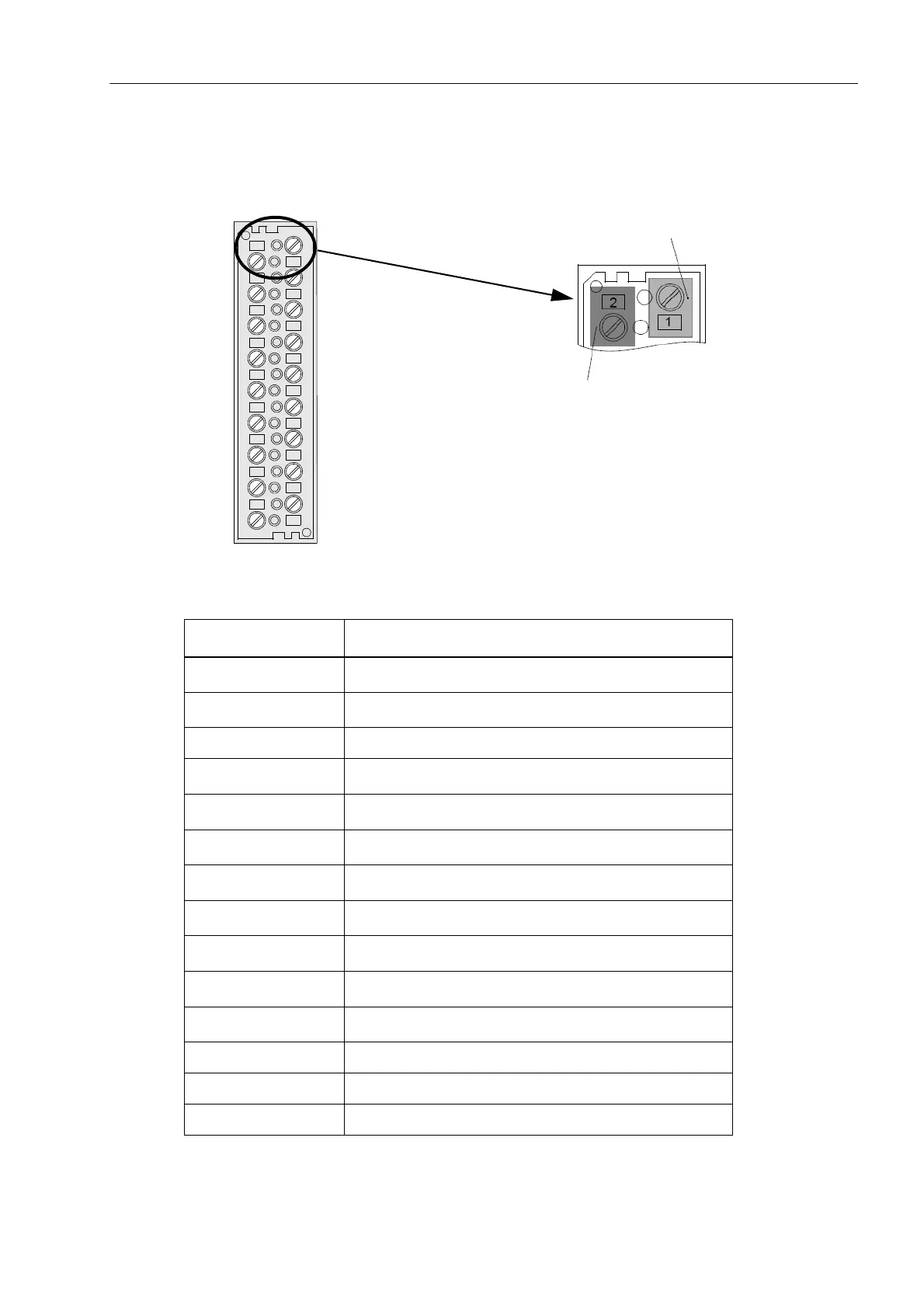

Bild 7-4 Schraubklemmen der 18-poligen Anschlussleiste
1: Anschluss an Gerät 1; 2: Anschluss an Gerät 2
Tabelle 7-1 Anschlussleiste
Schraubklemme Bezeichnung
1U
Ausgang
A
2U
Ausgang
B
3 bis 6 Nicht belegt
7U
Steuer
2
8U
Steuer
1
9U
Steuer
2
10 U
Steuer
1
11 U
Mess
2
12 U
Mess
1
13 U
Mess
2
14 U
Mess
1
15, 16 Nicht belegt
17 Hilfsspannung: N (-) Neutralleiter
18 Hilfsspannung: L (+) Außenleiter
Schraubklemme 1
Schraubklemme 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
