Auslösekennlinie für symmetrische Last
Auslösezeiten
Die folgende Tabelle zeigt die Auslösezeiten für eine 3-polige symmetrische Last ohne Vorlast für die Auslöse-
klassen 2 bis 50.

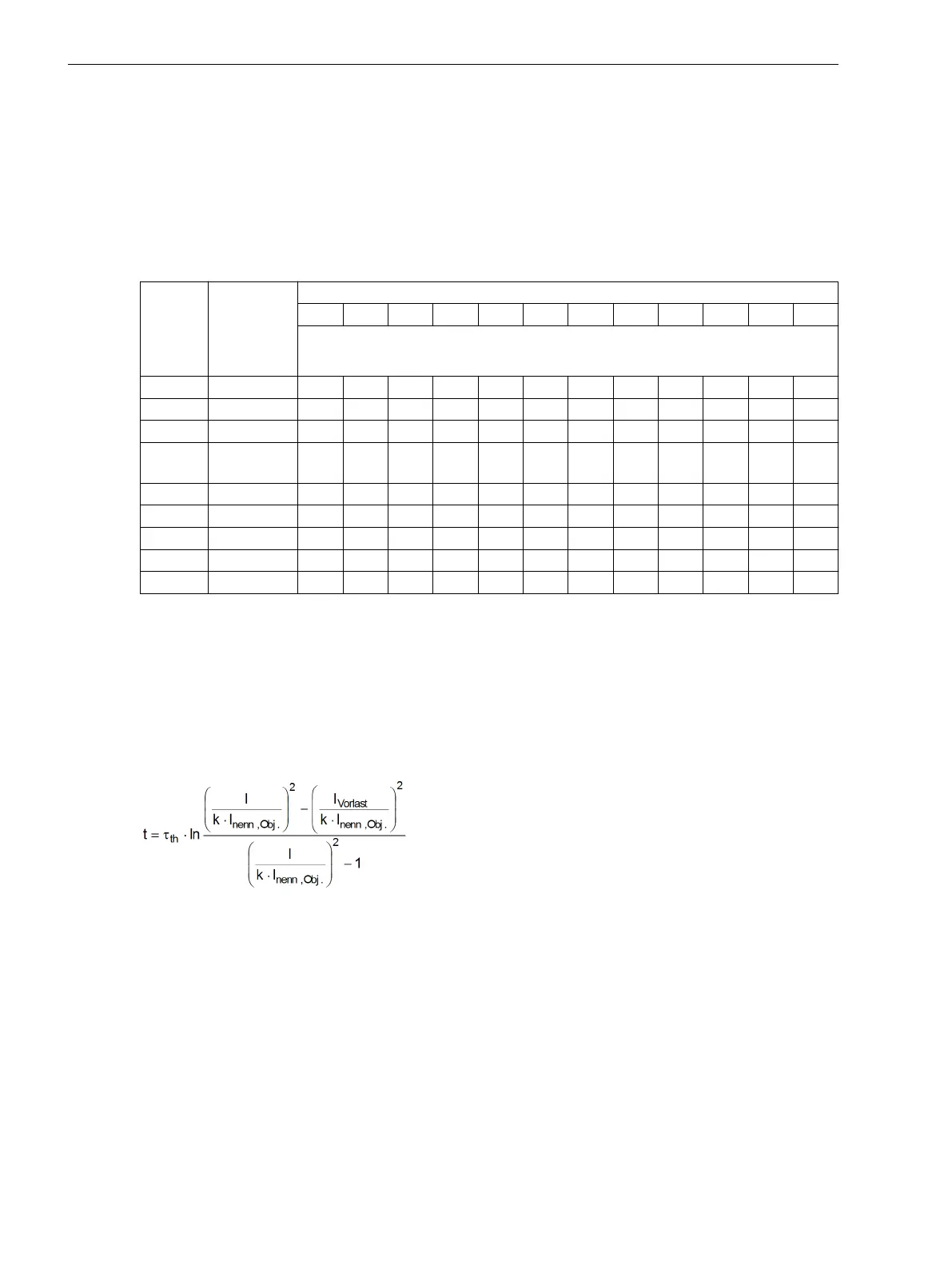

Tabelle 3-1 Auslösezeiten für 3-polige symmetrische Last ohne Vorlast bei Umgebungstemperatur von
25 °C
Auslöse-
klasse
(_:110)
Thermi-
sche
Zeit-
konst.
Koeffizient
1,5 2 2,5 3 4 5 6 7,2 8 9 9,8 10
Auslösezeit (s)
Klasse 2 1,0 min 46,3 21,6 12,9 8,7 4,7 3,0 2,1 1,4 1,1 0,9 0,8 0,7
Klasse 3 1,5 min 69,5 32,4 19,4 13,0 7,1 4,5 3,1 2,1 1,7 1,4 1,1 1,1
Klasse 5 2,5 min 115,8 54,0 32,3 21,7 11,8 7,4 5,1 3,5 2,9 2,3 1,9 1,8
Klasse
10a
4,5 min 208,4 97,3 58,1 39,0 21,2 13,4 9,2 6,4 5,2 4,1 3,4 3,3
Klasse 10 5,2 min 240,8 112,4 67,1 45,0 24,5 15,5 10,7 7,4 6,0 4,7 4,0 3,8
Klasse 20 9,7 min 449,1 209,7 125,2 84,0 45,8 28,9 19,9 13,7 11,1 8,8 7,4 7,1
Klasse 30 14,5 min 671,4 313,4 187,2 125,6 68,4 43,2 29,7 20,5 16,6 13,1 11,0 10,6
Klasse 40 19,3 min 893,6 417,2 249,2 167,2 91,1 57,4 39,6 27,3 22,1 17,4 14,7 14,1
Klasse 50 23,6 min 1093 510,1 304,7 204,4 111,4 70,2 48,4 33,4 27,0 21,3 18,0 17,2
Die Abweichungen der Auslösezeiten betragen für die Auslöseklassen 5 bis 50 ohne Vorlast über den zuläs-
sigen Temperaturbereich von -10 °C bis +55 °C inklusive aller Toleranzen weniger als 10 %. Gemäß EN
60079-7 betragen die zulässigen Abweichungen der Auslösezeiten weniger als 20 %.
Die Toleranzen für die Klassen 2 bis 5 finden Sie im Gerätehandbuch im Kapitel Technische Daten.
Auslösekennlinie
Wenn die Umgebungstemperatur nicht gemessen und auf 40 °C gesetzt wird, können Sie die Auslösekennlinie
mit der folgenden Formel berechnen:
[foauslos-211010-01.tif, 1, de_DE]
t Auslösezeit
τ
th
Zeitkonstante
I Gemessener Laststrom
I
Vorlast
Vorlaststrom
k Einstellfaktor gemäß VDE 0435 Teil 3011 oder IEC 60255-149 (K-Faktor)
I
nenn, Obj
Nennstrom des Schutzobjektes
Gemäß dem Standard EN 60079-7 müssen Sie die Auslösekennlinie so wählen, dass die Auslösezeit für die 3-
polige symmetrische Last die auf dem Typenschild angegebene Zeit blockierter Läufer nicht überschreitet. Die
Auslösezeit für die 3-polige symmetrische Last kann aus der Kurve für das Verhältnis I/I
nenn
des Schutzobjektes
3.1
Auslösekennlinie
3.1 Auslösekennlinie für symmetrische Last
20 SIPROTEC 5, Zusätzliche Informationen zum Schutz von explosionssicheren Motoren mit Schutztyp Erhöhte Sicherheit "e",
Handbuch
C53000-H5050-C078-1, Ausgabe 03.2019
