Informationen zu Einbau, Anschluss und Betrieb
Wenn das Gerät 7UM85 für den Schutz explosionssicherer Motoren eingesetzt wird, muss das folgende
Szenario berücksichtigt werden: Bei einem Geräteausfall ist der Überstromzeitschutz als Schutz gegen unzuläs-
sige Temperaturen nicht länger gewährleistet. Der Geräteausfall wird durch das interne Bereitschafts-Relais
per Öffner angezeigt. Mit diesem Öffner kann die Maschine ausgeschaltet oder der Prozess in einen sicheren
Zustand gebracht werden.
Das Gerät 7UM85 kann die höchste Sicherheit nur dann sicherstellen, wenn die folgenden Bedingungen erfüllt
sind:
•
Der Leistungsschalter mit dem Unterspannungsauslöse-Element wird verwendet.
•
Der Life-Kontakt des Gerätes 7UM85 ist im Auslösestromkreis enthalten.

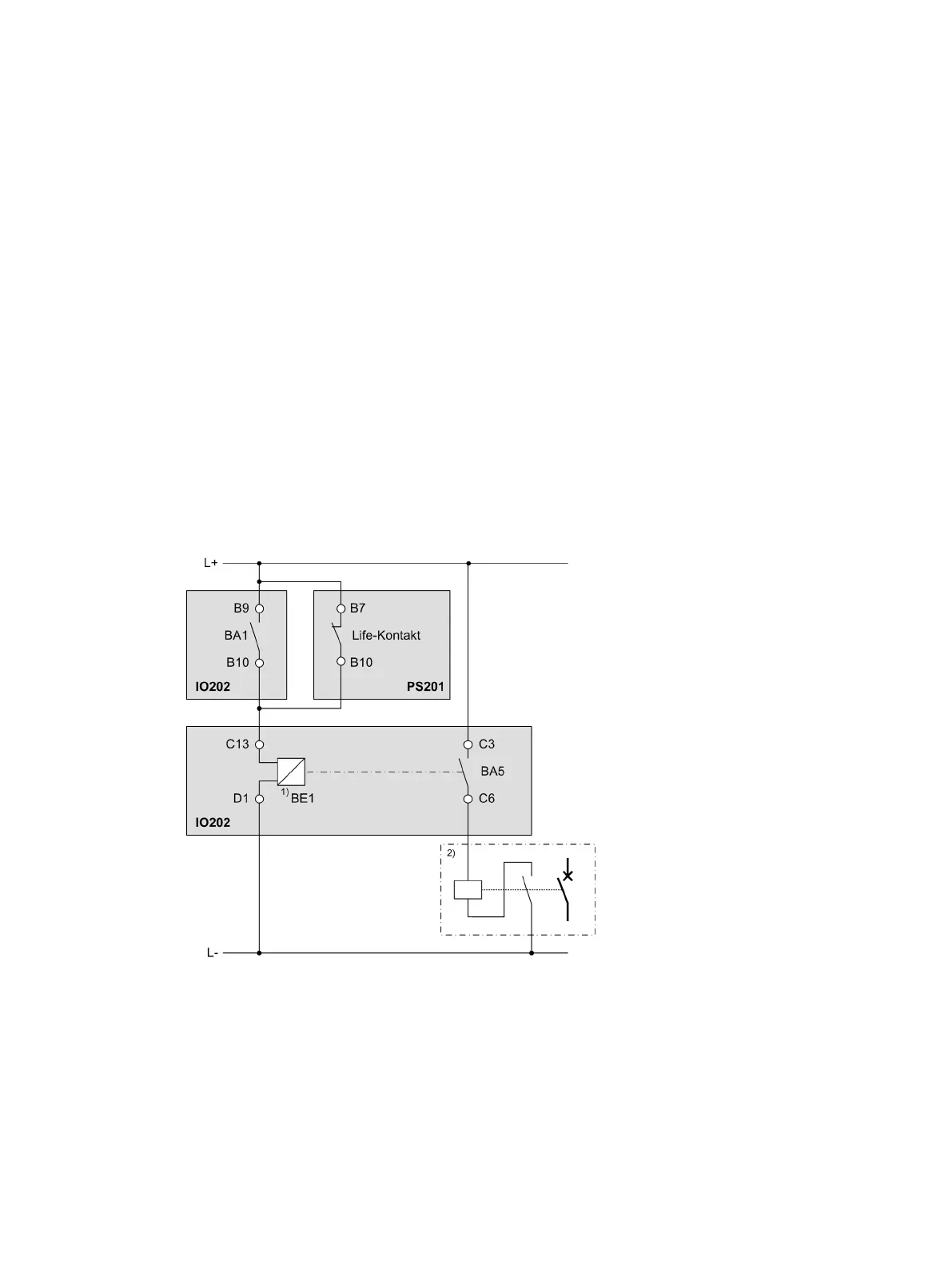

Das folgende Bild zeigt einen Anschlussplan, in dem das Auslösesignal mit einem Binäreingang und einem
zusätzlichen Standardrelais des Gerätes 7UM85 implementiert wurde. Diese Verbindung ist notwendig, um
alle ATEX-bezogenen Sicherheitsanforderungen zu erfüllen.
[lo_connection diagram_7SK85, 2, de_DE]
Bild 6-1
Anschlussplan
(1) Binäreingang, der ohne Spannung aktiv ist
(2) Leistungsschalter mit Unterspannungsauslöse-Element
•
Der Auslösebefehl des Gerätes 7UM85 ist auf den Binärausgang BA1 rangiert.
•
Das Öffnerelement des Life-Kontakts und der Schließer des Ausgangs BA1 sind parallel geschaltet.
6
SIPROTEC 5, Zusätzliche Informationen zum Schutz von explosionssicheren Motoren mit Schutztyp Erhöhte Sicherheit "e",
Handbuch
33
C53000-H5050-C078-1, Ausgabe 03.2019
