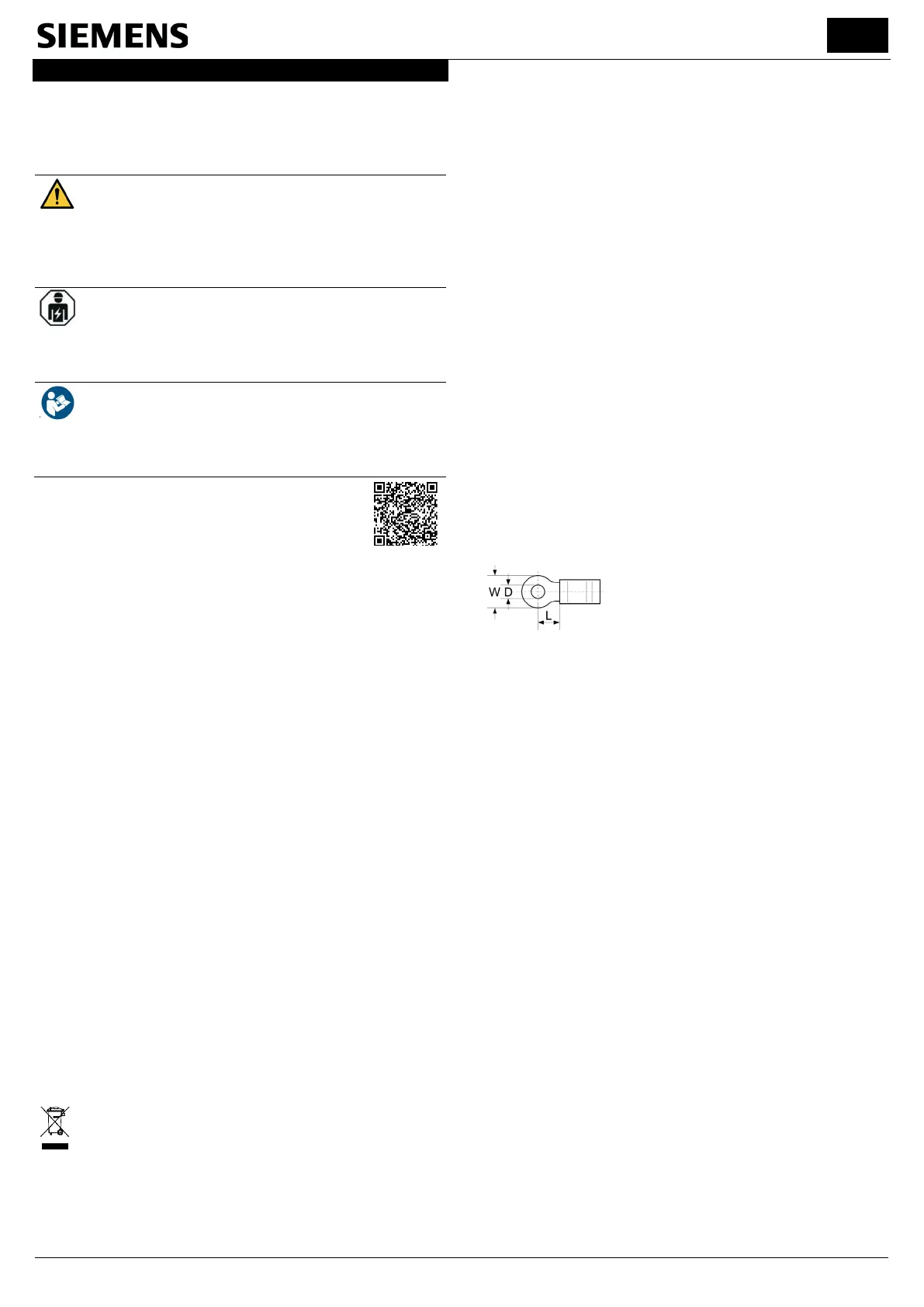

SIPROTEC 5 Compact Informacje o produkcie
C53000-X5399-C001-5, 02.2023
7
PL – Informacje o produkcie
Zastosowanie zgodnie z przeznaczeniem
SIPROTEC 5 Compact to urządzenie zabezpieczające i sterownik
elektroniczny do ochrony, automatyzacji i monitorowania sieci
elektroenergetycznych.
Niebezpieczne wartości napięcia mogą być przyczyną śmierci lub
spowodować obrażenia ciała bądź znaczne szkody materialne.
Promieniowanie laserowe powoduje ryzyko uszkodzenia oczu.
Wyładowania statyczne powodują ryzyko zniszczenia urządzenia.
Przestrzegaj wskazówek bezpieczeństwa zamieszczonych w
podręcznikach! Postępuj zgodnie z danymi technicznymi!
Wyposażenie (urządzenia i podzespoły) może podłączać, uziemiać,
oznakowywać, uruchamiać i odłączać tylko wykwalifikowany
elektryk. Tylko przeszkolone osoby mogę wymieniać baterie i
wykonywać czynności konserwacyjne na obwodach, do których
podłączone są baterie.
Stosuj się do wskazówek zawartych w podręcznikach. System
może być eksploatowany wyłącznie zgodnie z instrukcjami
zawartymi w podręcznikach. Podręczniki zawierają instrukcje
montażu, wskazówki dotyczące połączeń, schematy zacisków,
schematy połączeń i dane techniczne.
Podręczniki:
https:
//support.industry.siemens.com/cs/start?lc=en-WW
Test protocol: https://www.ea
-testreports.siemens.com
Przechowywanie i warunki użytkowania
► Sprawdź opakowanie pod kątem szkód powstałych podczas transportu.
Zachowaj opakowanie i korzystaj z niego podczas przechowywania i
transportu.
► Przechowywanie: od -25 °C do +55 °C, przez maks. 16 godz. od -40 °C
do +85 °C. Czyste otoczenie. Suche pomieszczenie, aby nie gromadziła
się skroplona woda i nie tworzył się lód.
• Temperatura pracy od -10 °C do +55 °C, przez maks. 96 godz. od -25 °C
do +70 °C, przez maks. 16 godz. od -25 °C do +70 °C (stosuj się do
wskazówek zamieszczonych w podręcznikach)
• Maks. wysokość użytkowania urządzenia: 2000 m nad poziomem morza
• Stopień ochrony:
Obudowa natablicowa: IP20;
Obudowa do montażu zatablicowego: część przednia: IP51 (z dołączoną
uszczelką), część przyłączeniowa (tylna): IP20;
Dla indywidualnej ochrony: IP2x dla zacisku prądowego, IP2x dla zacisku
napięciowego
• Stopień zanieczyszczenia 2 wg IEC 60255-27
• Klasa ochrony I
UWAGA! Używaj tylko autoryzowanych baterii
Niewłaściwe baterie powodują ryzyko pożaru, poparzenia i wybuchu.
► Baterii NIE należy ładować ponownie, demontować, podgrzewać
powyżej +100 °C ani palić.
► Baterie należy przechowywać z dala od dzieci.
► Baterie wymieniać tylko na baterie VARTA lub Panasonic CR2032 bądź
BR2032.
► Zużyte baterie należy natychmiast zutylizować. Przestrzegać przepisów
prawa.
Utylizacja urządzenia: Twoje obowiązki wynikające z przepisów prawa
Ikona ta oznacza:
► Wyjąć baterie.
► Urządzenie elektryczne przekazać do punktu odbioru
elektrośmieci. NIE wrzucać do nieposortowanych odpadów
komunalnych.
Sprzedawcy mają obowiązek bezpłatnie przyjąć takie urządzenie
elektryczne.
Wymagania dotyczące wszystkich przewodów łączących
Należy stosować wyłącznie przewody miedziane dopuszczone do
eksploatacji w temperaturze co najmniej +105 °C.
Podłączenie uziemienia
Przed wykonaniem połączeń:
► Podłączyć wyposażenie do zacisku uziemiającego ochronnego.
► Moduły podstawowe i rozszerzające podłączyć do wszystkich modułów
rozszerzających.
• Przekrój przewodu: min. 4 mm²
• Moment dokręcenia śruby uziemiającej M4: od 1,2 Nm do 1,6 Nm
Zaciski prądowe (obudowa do montażu zatablicowego)
Maks. 2 połączenia na biegun.
Rodzaje połączeń zgodnie z wymogami UL:
• Połączenie z przygotowanymi litymi przewodnikami. Przekrój przewodu
od 14 do 12 AWG. Długość odcinka przewodu bez izolacji 15 mm.
• Połączenie za pomocą końcówki pierścieniowej z klasyfikacją UL, np.
PIDG firmy Tyco. Przewód licowy o przekroju od 12 do 10 AWG.
Rodzaje połączeń zgodnie z wymogami IEC:
• Połączenie z przygotowanymi litymi przewodnikami. Przekrój przewodu
od 2,0 mm² do 4,0 mm². Długość odcinka przewodu bez izolacji 15 mm.
• Połączenie z przewodami licowymi z końcówką tulejkową lub igiełkową.
Przekrój przewodu od 2,0 mm² do 4,0 mm². Długość styku 15 mm.
• Połączenie za pomocą końcówki pierścieniowej, np. PIDG firmy Tyco.
Przewód licowy o przekroju od 2,6 mm² do 5,2 mm².
Wymiary odpowiednich końcówek pierścieniowych:
GR. (śruby): od 4,3 mm do 5,2 mm
SZER.: od 6,4 mm do 9,5 mm
DŁ.: od 7,1 mm do 7,7 mm
Dopuszczalny moment dokręcenia na śrubie zaciskowej: 2,7 Nm. W
przypadku przekroju przewodu 2 mm²: 2,0 Nm. Maksymalna dopuszczalna
prędkość obrotowa narzędzia: 640 obr./min.
Zaciski napięciowe, miejsce montażu A, B
Rodzaje połączeń zgodnie z wymogami UL:
• Połączenie z przygotowanymi litymi przewodnikami lub przewodami
licowymi. Przekrój przewodu AWG od 20 do 14. Długość odcinka
przewodu bez izolacji 12 mm.
Rodzaje połączeń zgodnie z wymogami IEC:
• Połączenie z przygotowanymi litymi przewodnikami lub przewodami
licowymi. Przekrój przewodu od 0,5 mm² do 2,5 mm². Długość odcinka
przewodu bez izolacji 12 mm.
• Połączenie z przewodami licowymi z końcówką tulejkową. Przekrój
przewodu od 0,5 mm² do 2,5 mm². Długość styku 12 mm.
W przypadku prądu o natężeniu od 5 A do 10 A stosować przekrój
przewodu AWG 14 (UL)/2,5 mm² (IEC).
Dopuszczalny moment dokręcenia na śrubie zaciskowej 1,0 Nm.
Maksymalna dopuszczalna prędkość obrotowa narzędzia 640 obr./min.
Zaciski napięciowe, miejsce montażu D, jeśli dostępne
Rodzaje połączeń zgodnie z wymogami UL:
• Przekrój przewodu: AWG od 20 do 14. Długość odcinka przewodu bez
izolacji: W zależności od typu końcówki tulejkowej: od
12 mm do 15 mm.
Rodzaje połączeń zgodnie z wymogami IEC:
• Przekrój przewodu: od 0,5 mm² do 2,5 mm². Długość odcinka przewodu
bez izolacji: W zależności od typu końcówki tulejkowej: od
12 mm do 15 mm.
Dopuszczalny moment dokręcenia na śrubie zaciskowej: maks. 0,5 Nm.
Dopuszczalny moment dokręcenia na śrubie kołnierzowej: maks. 0,25 Nm.
