Signode BXT2-19 - Setting Strap Width

22
10.13
SIGNODE BXT2-19
5.9 SETTING STRAP WIDTH
The tool can be used with two different strap
widths:
– 16 mm (
5
/
8
“)
– 19 mm (
3
/
4
“)
a) Change strap width from 16 mm to 19 mm
– Remove battery from tool.
– Release sunk screw (15/2) and remove strap stop
16 mm (15/1).
– Lift the rocker lever towards the handle, release
sunk screw (15/4) and remove strap guide 16 mm
(15/3).

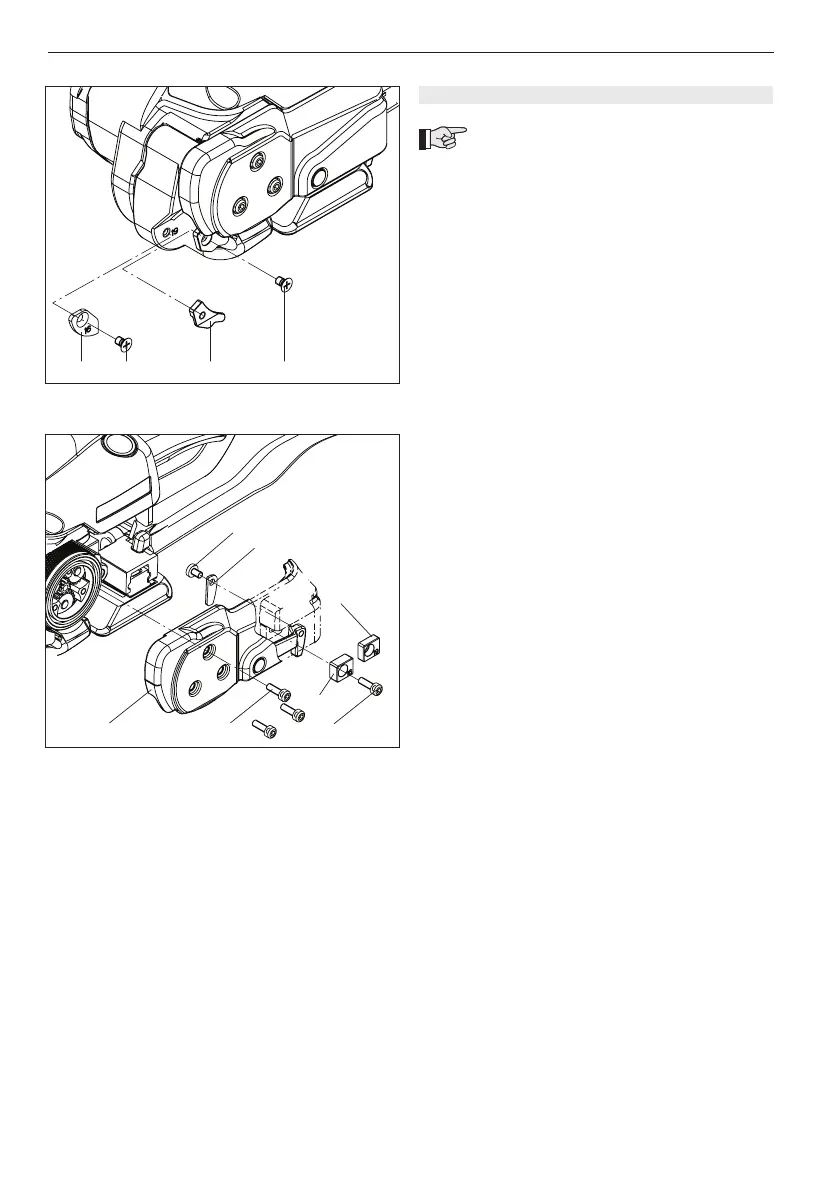

Fig. 15
1
2 3 4
Fig. 16
1
2
3
4
5
7
6
– Dévisser les trois vis cylindrique (16/2).
– Tirer le levier de bascule contre la poignée, dévisser la
vis cylindrique (16/4) et retirer la butée arrière de
16 mm (16/3).
– Retirer le capot (16/1).
– Dévisser la vis à tête bombée (16/7) et retirer le guide-
bande arrière de 16 mm (16/6) du levier.
– Remonter le capot (16/1).
– Monter la butée arrière de 19 mm (16/5).
b) Conversion de 19 mm à 16 mm
– Monter la butée de bande 16 mm (15/1), (assurer la
vis noyée (15/2) avec de la loctite 222).
– Monter le guide de bande 16 mm (15/3), (assurer la
vis noyée (15/4) avec de la loctite 222).
– Retirer la butée arrière de 19 mm (16/5).
– Dévisser les trois vis cylindrique (16/2) et retirer le
capot (16/1).
– Monter le guide-bande arrière de 16 mm (16/6).
– Remonter le capot (16/1).
– Monter la butée arrière de 16 mm (16/3).
