33 von 37V 07.17
Service Manual BXT3-13/16/19
ENGLISH

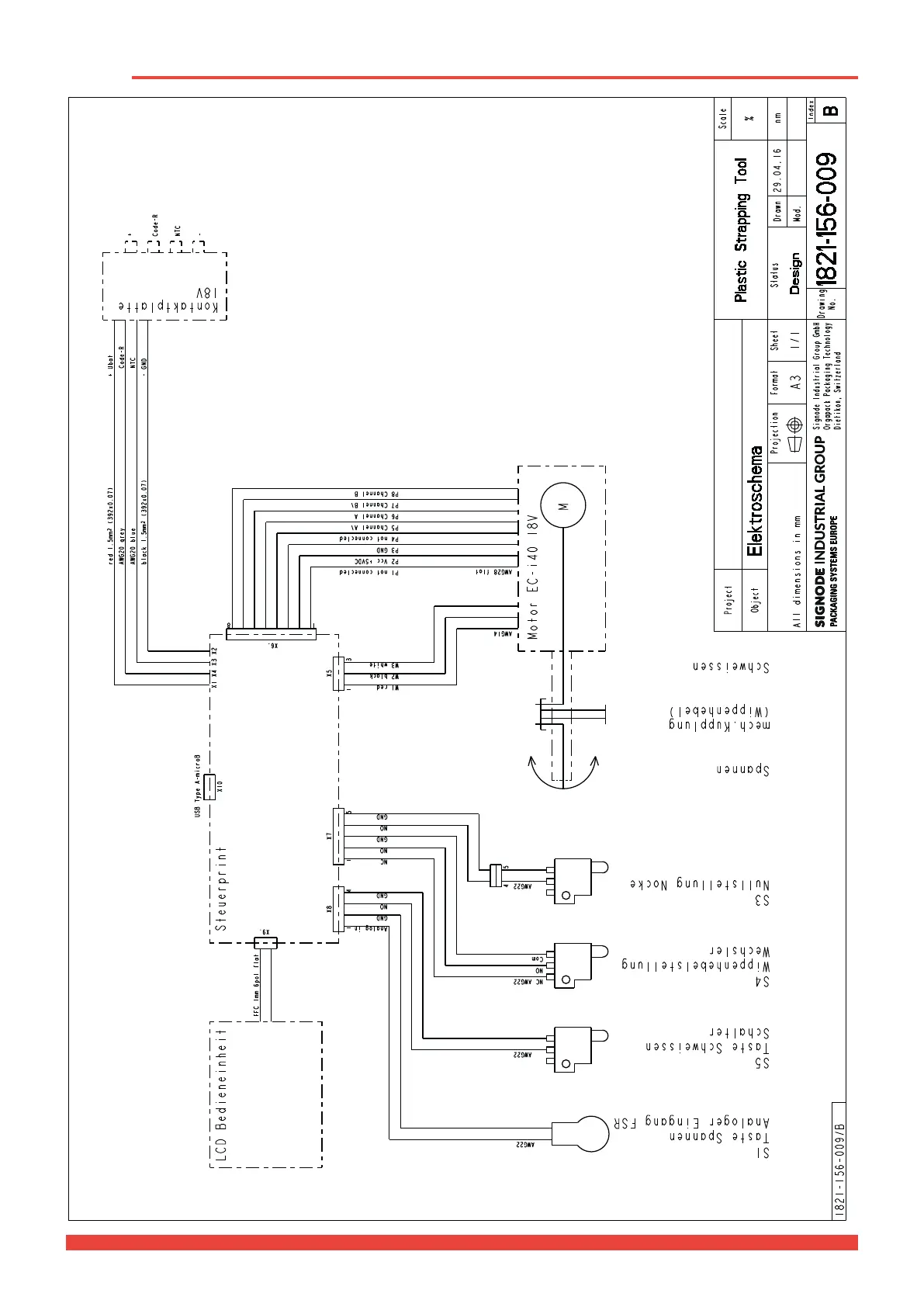

6 Electric diagram
Button Tensioning
Analog input
Button Welding
Switch
Rocker lever position
Changer
Zero position cam
Tensioning
Mech. clutch
(Rocker lever)
Welding
LCD Operating unit Control board
Contact plate 18V
