8 Zubehör Anschluss-Stecker
(nicht im Lieferumfang enthalten)
8.1 Gegenstecker M12 gerade
Empfehlung
` Litzenquerschnitt Leitungen max. 0,75mm² / Kabeldurchlass: ø6 ...
ø8mm.
• Zubehör SIKO Art.Nr. "83526" M12 A-kodiert (Buchse 4 pol. Betriebs-
spannung).
• Zubehör SIKO Art.Nr. "83525" M12 A-kodiert (Buchse 8 pol. Digitale
Ein-/ Ausgänge).
• Zubehör SIKO Art.Nr. "87601" M12 D-kodiert (Stecker 4 pol. Port1 +
Port2).
Montage (Abb. 15)
1. Teile
1
...
4
über Kabelmantel schieben.
2. Kabel abmanteln.
3. Schirm kürzen, aufweiten und um Schirmring
4
legen.
4. Litzen durch Kupplungshülse
5
fädeln und abisolieren.
5. Teile
2
...
4
montieren. Druckschraube
1
andrehen um das Kabel
zu fixieren.
6. Isolierschlauch
6
auädeln, Litzen anlöten und Isolierschlauch mon-
tieren.
7. Kupplungshülse
5
mit Einsatz
7
verschrauben und Druckschraube
1
festdrehen.

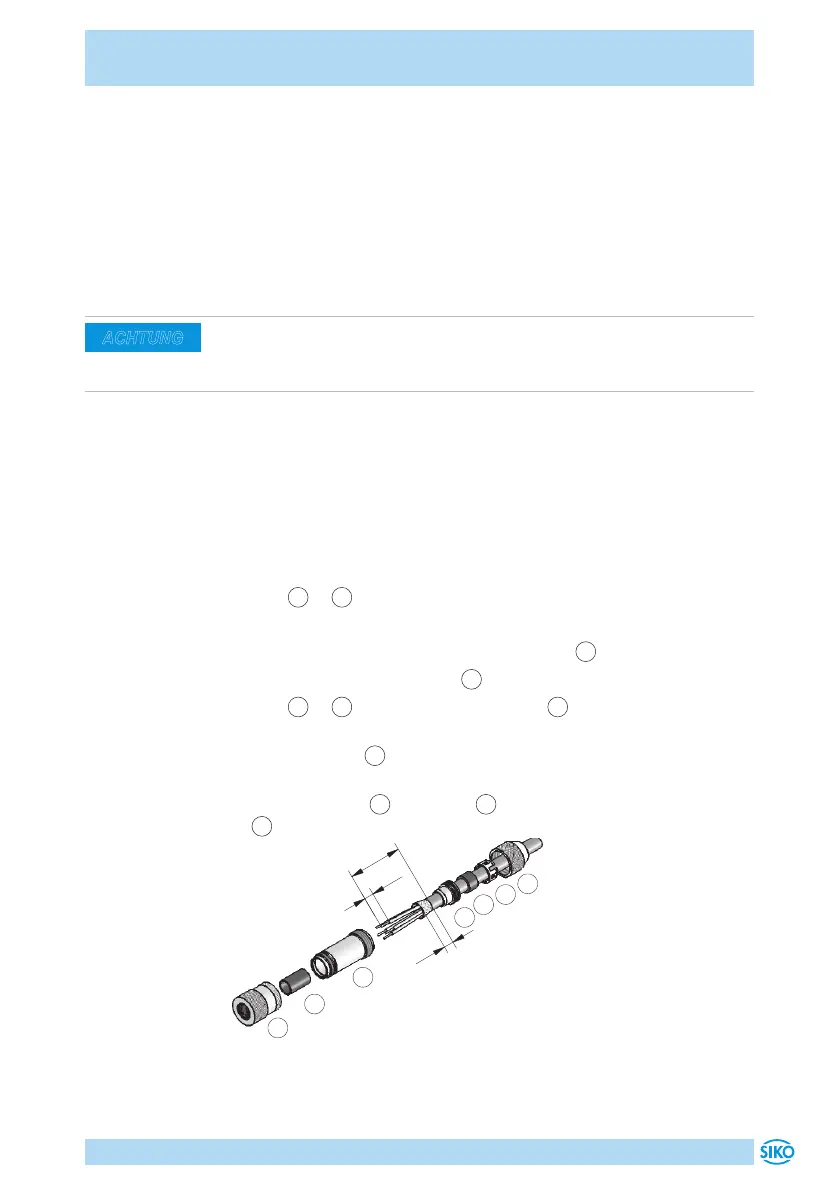

Abb. 15: Gegenstecker M12 gerade











