AG25
Inbetriebnahme Deutsch
AG25 · Datum 19.07.2022 · Art. Nr. 87450 · Änd. Stand 157/22
14
5 Inbetriebnahme
Latchup-Eekte
Ausgangsstufe des Treibers wird beschädigt.
` Die Betriebsspannung des Gerätes muss gemeinsam mit der Folgeelek-
tronik (z. B. Steuerung) eingeschaltet werden.
Bitte beachten Sie die Hinweise auf ordnungsgemäßen mechanischen und
elektrischen Anschluss. Nur dann sind die Voraussetzungen für eine prob-
lemlose Inbetriebnahme und einwandfreien Betrieb gegeben.
Prüfen Sie vor der Inbetriebnahme insbesondere nochmals auf:
• korrekte Polung der Betriebsspannung.
• korrekten Anschluss der Kabel und Signale.
• festen Sitz des Getriebes und der Hohlwelle.
Anzeige und Bedienelemente
Der Stellantrieb verfügt über mehrere LEDs, die den Status des Antrie-
bes und des Ethernet-Moduls anzeigen. Die Bedienelemente befinden sich
unterhalb des Deckels (Abb. 13, Abb. 14).
1 2
3
4
Ethernet-Modulstatus-LEDs
5 6 7 8
Antriebsstatus LEDs
1
2
3
4
5
6 7
8

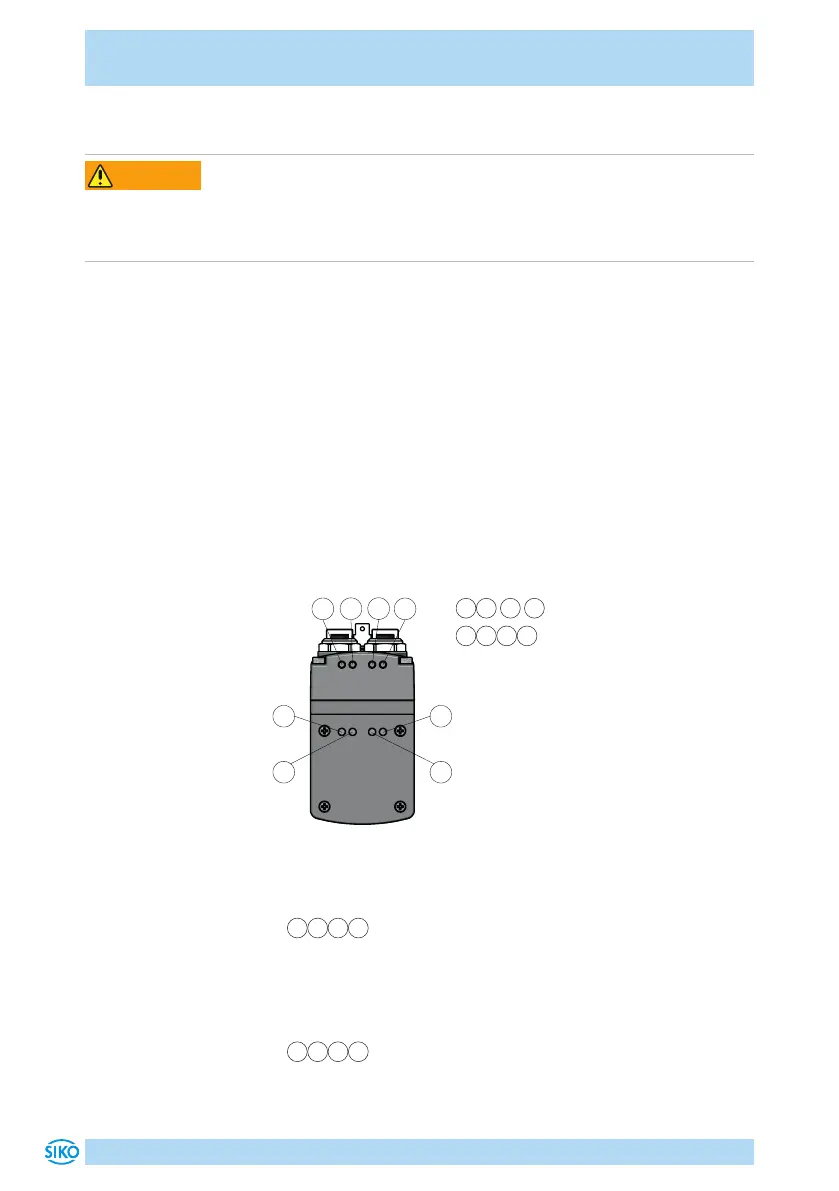

Abb. 12: Statusanzeige
Ethernet-Modulstatus
Die LEDs
1 2 3 4
informieren über den Status des Ethernet-Moduls.
Die Funktionen der Ethernet-Modulstatus-LEDs sind fest definiert und
können nicht geändert werden. Die Funktionsbeschreibung der Ethernet-
Modulstatus-LEDs ist dem jeweiligen Benutzerhandbuch zu entnehmen.
Antriebsstatus
Die LEDs
5 6 7 8
(Abb. 12) informieren in der Werkseinstellung über
den Status des Antriebes. Die Funktion der Antriebsstatus-LEDs kann kon-
figuriert werden.
