Anschluss Erdung (PE)
Zum Schutz vor Störungen müssen die Schirme der Signalleitungen und
Netzleitung beidseitig angeschlossen werden. Potentialunterschiede füh-
ren zu unzulässigen Strömen auf dem Schirm. Den PE Anschluss
4
zwi-
schen den Anschlusssteckern auf das Schutzleiterpotential legen
(Abb. 7). Verwenden Sie dazu 6,3mm Flachstecker mit kurzer Litze 2,5…
4mm² (nicht im Lieferumfang). Bei mehreren Stellantrieben wird empfoh-
len die Erdung auf eine PE-Schiene
1
anzuschließen (Abb. 11).

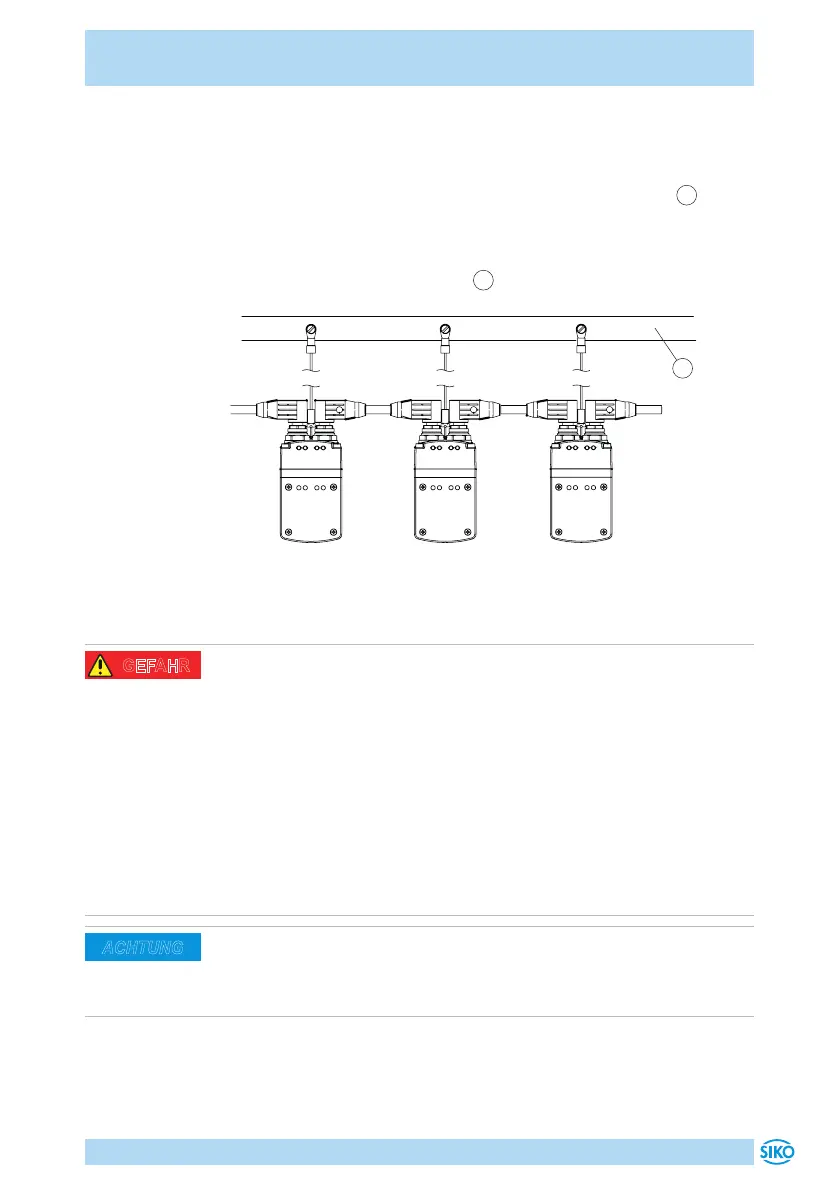

Abb. 11: PE-Schiene
1
Zulässige Leistungsaufnahme
Unvorhergesehene Geräteaktion durch Drehmomentüberlastung
Bei massiver schockartiger Überlastung kann der Stellantrieb irreversi-
bel mechanisch beschädigt werden (z. B. Blockfahrt). Bei Überlastung des
Stellantriebs wird der Motorstrom auf den eingestellten Wert begrenzt
(einstellen der Strombegrenzung siehe Benutzerhandbuch). Andauernde
Überlastung führt zur Abschaltung des Stellantriebs (z. B. Schleppfehler).
` Max. zulässige Leistungsdaten nach Kapitel 9 einhalten.
` Blockfahrten vermeiden.
` Antriebsübersetzung prüfen.
` Vorhandenes Drehmoment prüfen (Beschleunigungs-/Geschwindig-
keitsprofil anpassen, siehe Benutzerhandbuch).
Die Energieversorgung für den Stellantrieb ist ausreichend zu dimensi-
onieren. Die Stromaufnahme kann beim Beschleunigen kurzzeitig höher
sein als der Nennstrom. Die Spannungswerte sind abhängig von der Gerä-
teausführung und sind den technischen Daten in Kapitel 9 zu entnehmen.
GEFAHR
