Siko AG25 Translation Of The Original Installation Instructions

AG25
Installation Deutsch
AG25 · Datum 19.07.2022 · Art. Nr. 87450 · Änd. Stand 157/22
12
PIN Belegung
6 RS232 RXD
7 RS232 TXD
8 SGND*
* intern verbunden mit GND
Betriebsspannung
Litzenquerschnitt der Leitungen: 0,14 ... 0,35mm².

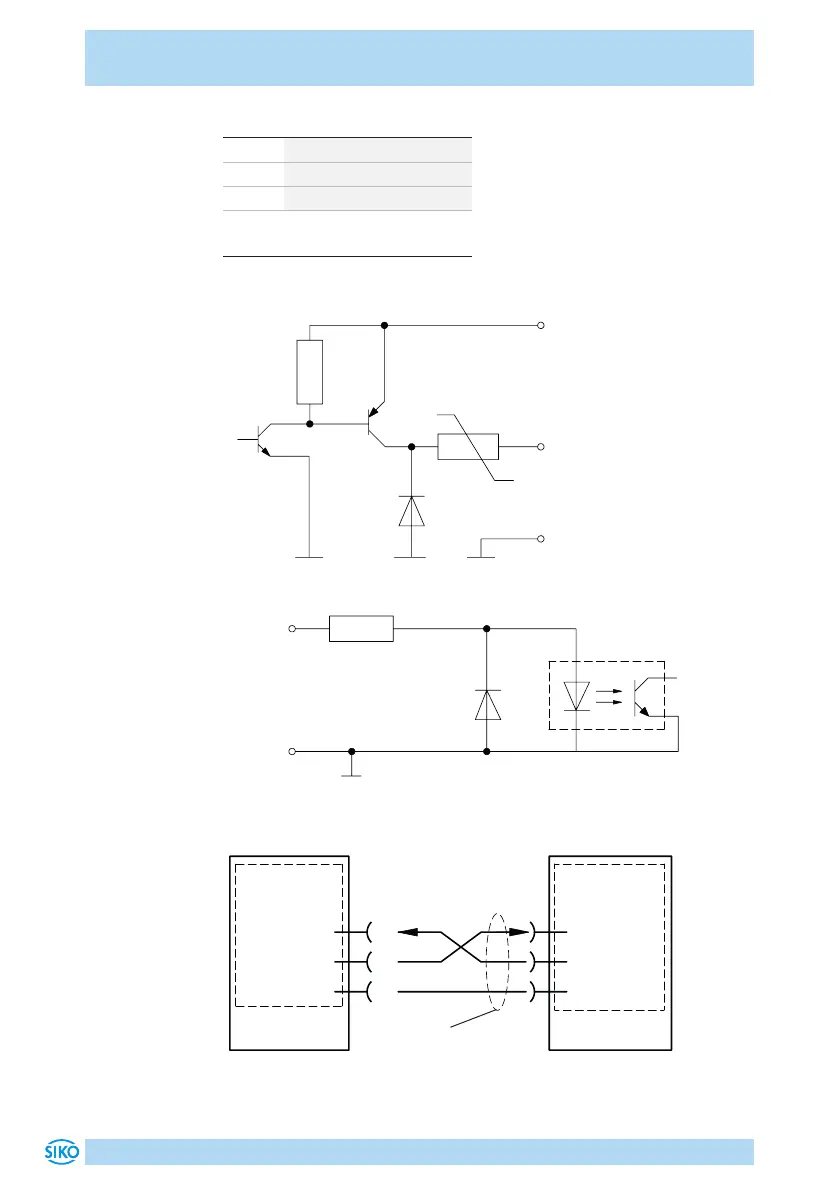

Abb. 8: Ausgangsschaltung
SGND
Ausgang
max. 40 mA
+UB (Steuerung)
Abb. 9: Eingangsschaltung
SGND
10 mA bei
max. 30 V DC
Eingang
Abb. 10: Anschlussschema Schnittstelle RS232
RXD
TXD
GND
(8)
(6)
(7)
SGND
TXD
RXD
RS232
PC
RS232
Schirm auf PE legen
AG25
Schnittstelle Schnittstelle
