AP04
Inbetriebnahme Deutsch
AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16
12

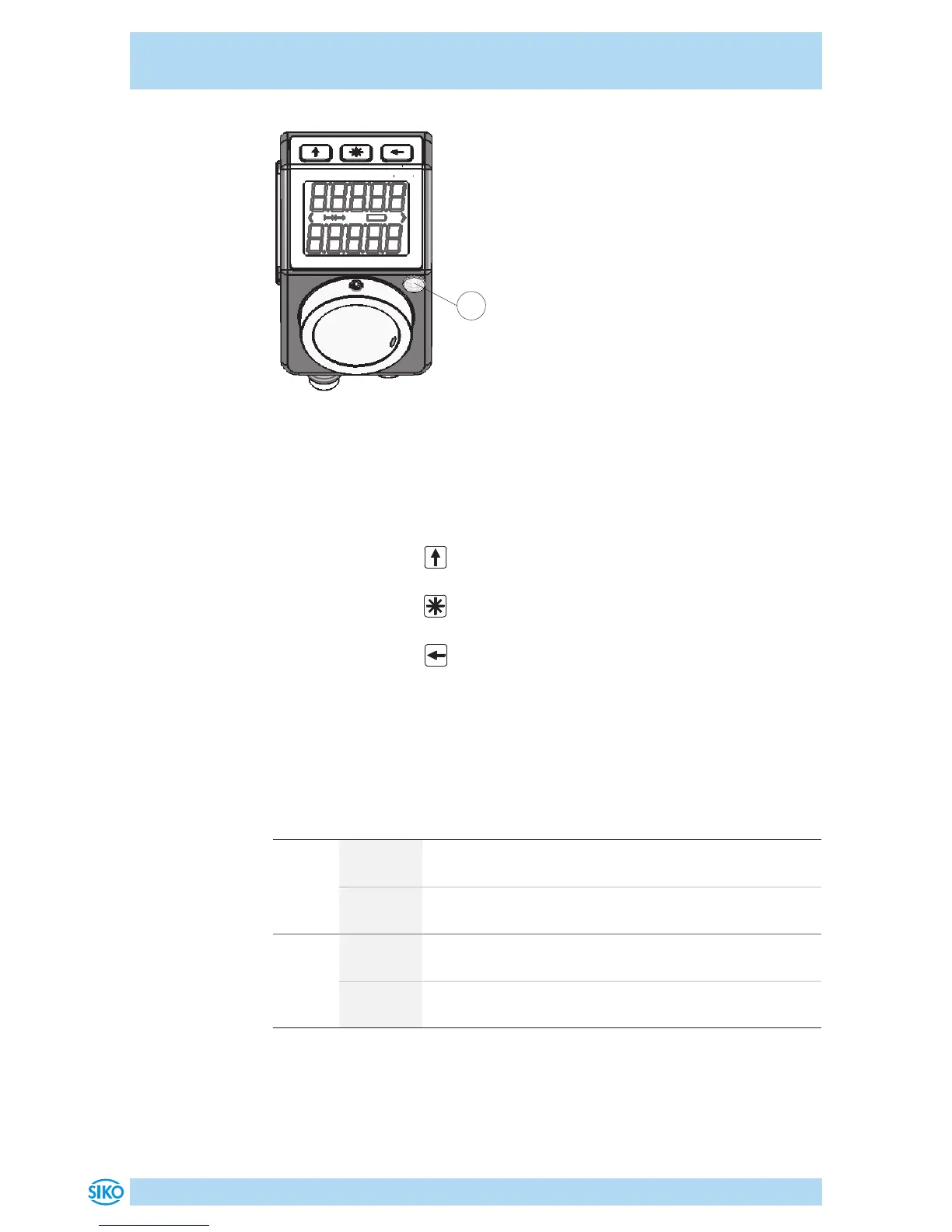

Abb. 8: Bedienelemente
Manueller Einrichtbetrieb
Nach Anlegen der Versorgungsspannung (siehe Kapitel 4.2) befindet sich
die Positionsanzeige auf der obersten Ebene der Menüstruktur (Default/
Auslieferungszustand).
• Das Drücken der - Taste schaltet die Kettenmaß-Funktion ein- bzw.
aus.
• Das Drücken der - Taste startet die Kalibrierung (siehe Benutzer-
handbuch).
• Das Drücken der - Taste startet den Parametrier-/Programmiermo-
dus (siehe Benutzerhandbuch).
LED-Anzeigen
Im Grundzustand (Werkseinstellung) hat die LED-Anzeige folgende Bedeu-
tung.
Farbe Zustand Beschreibung
grün ein Aktueller Positionswert befindet sich innerhalb des
programmierten Positionsfensters.
aus Aktueller Positionswert befindet sich außerhalb des
programmierten Positionsfensters.
rot ein Aktueller Positionswert befindet sich innerhalb des
programmierten Positionsfensters.
aus Aktueller Positionswert befindet sich innerhalb des
programmierten Positionsfensters.
