AP04
Batteriewechsel Deutsch
AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16
16
Vorbereitung:
1. Positionsanzeige an Versorgungsspannung anschließen.
2. Austauschbatterieeinheit bereitlegen (siehe Kapitel 6.1).
3. Kreuzschlitzschraubendreher (z. B. PH 0x60) bereitlegen.
Demontage (siehe Abb. 9):
1. Das Batteriefach befindet sich auf der linken Seite des Gerätes
(Anschlüsse unten).
2. 3 Befestigungsschrauben
1
herausdrehen.
3. Batterieeinheit
2
herausnehmen (Entsorgung der Altbatterie siehe
Kapitel 6).
Montage (siehe Abb. 9):
1. Neue Batterieeinheit
2
einbauen. Auf leichte Fügbarkeit achten.
2. Korrekte Lage des O-Rings
3
überprüfen. O-Ring muss bei der Mon-
tage am Batteriegehäuse aufliegen.
1
Schrauben
2
Batterieeinheit
3
O-Ring
4
Gehäuse

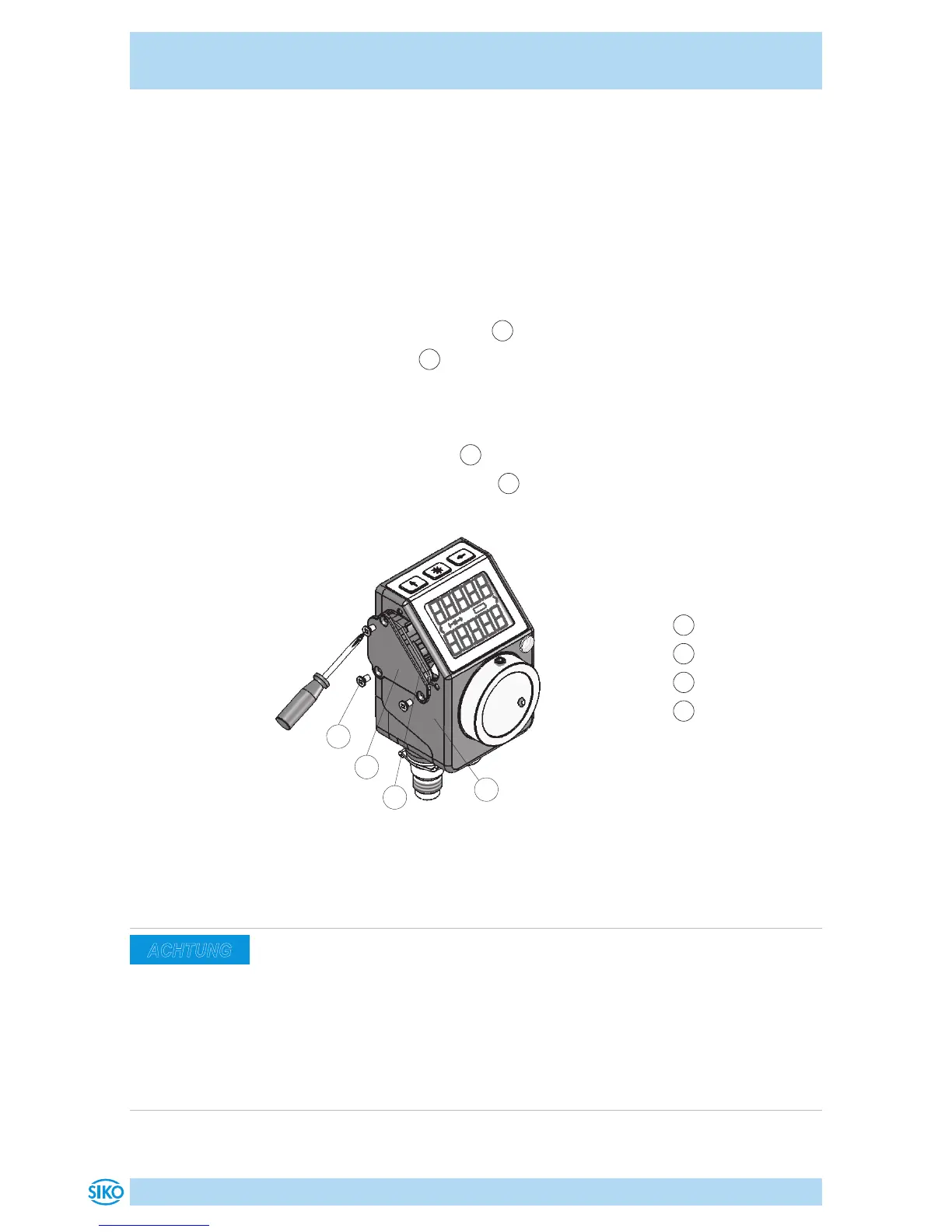

Abb. 9: Batteriewechsel
6.4 Störung nach Batteriewechsel
Datenverlust
Batteriesymbol im Display leuchtet trotz neuer Batterie.
` Unzureichende Kontaktierung, Kapitel 6.3 wiederholen.
` Positionsanzeige von der Versorgungsspannung trennen. Bei erneu-
tem Anlegen der Versorgungsspannung wird die Batterieanzeige initi-
alisiert und aktualisiert. Kalibrierfahrt nach Benutzerhandbuch vor-
nehmen.
