AP04
Inbetriebnahme Deutsch
AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16
11
Anschluss Erdung (PE)
Zum Schutz vor Störungen müssen die Schirme der Signalleitungen und
Netzleitung beidseitig angeschlossen werden. Potentialunterschiede füh-
ren zu unzulässigen Strömen auf dem Schirm. Den PE Anschluss
3
zwi-
schen den Anschlusssteckern auf das Schutzleiterpotential legen (siehe
Abb. 6). Verwenden Sie dazu 6.3mm Flachstecker mit kurzer Litze 2.5
… 4mm² (nicht im Lieferumfang). Bei mehreren Positionsanzeigen wird
empfohlen die Erdung auf eine PE-Schiene
1
anzuschließen (siehe Abb.
7).

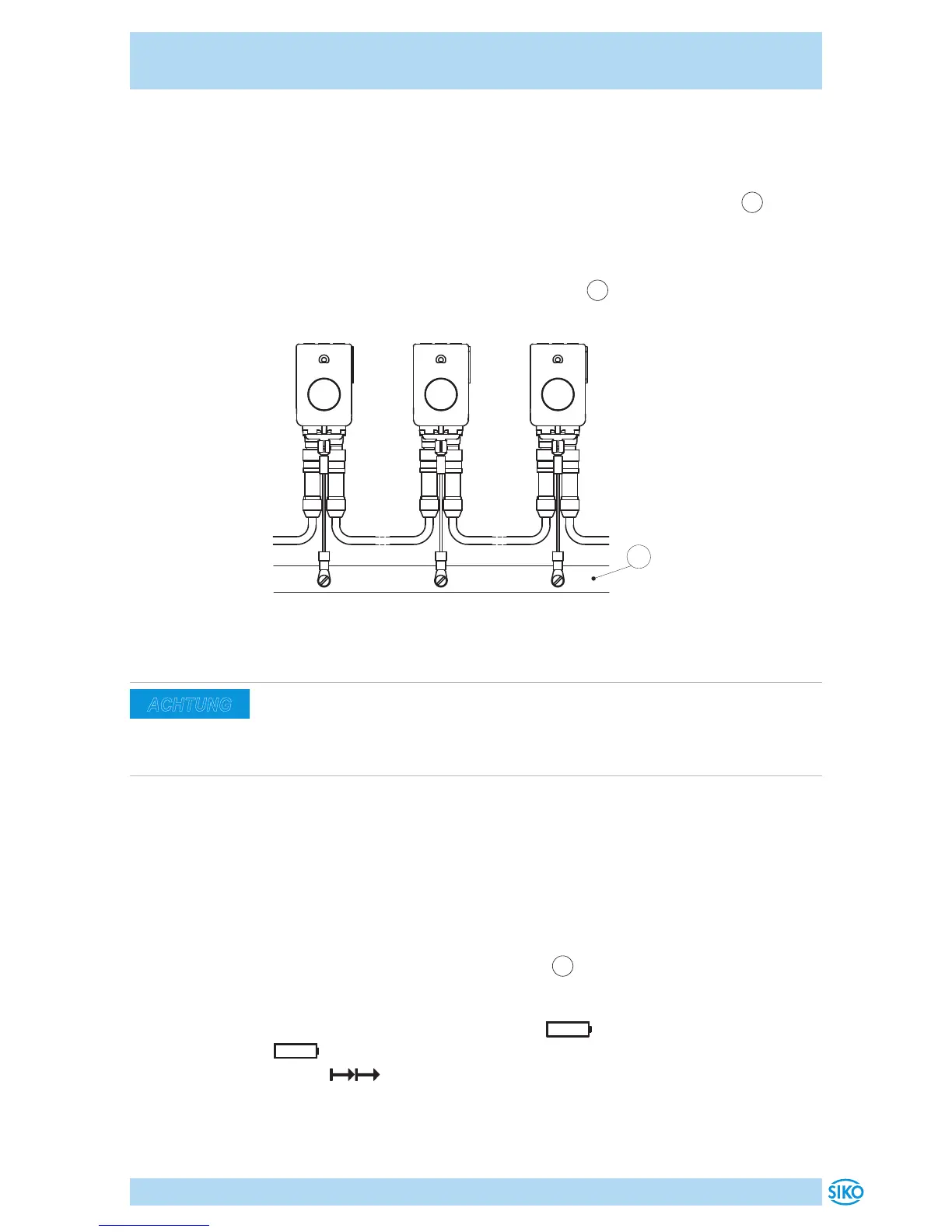

Abb. 7: PE-Schiene
Zulässige Leistungsaufnahme
Die Versorgung für die Positionsanzeige ist ausreichend zu dimensionie-
ren. Die Stromaufnahme ist im Einschaltaugenblick kurzzeitig höher als
der Nennstrom. Die Versorgungswerte sind den technischen Daten in Kapi-
tel 9 zu entnehmen.
5 Inbetriebnahme
Anzeige und Bedientasten
Die Positionsanzeige verfügt über eine zweizeilige Anzeige mit Sonder-
zeichen und drei Bedientasten. Über die Tasten wird die Positionsanzeige
parametriert und gesteuert. Eine LED
1
dient der Positionierüberwa-
chung. Im Grundzustand (Werkseinstellung) wird in der 1. Zeile der Ist-
wert und in der 2. Zeile der Sollwert dargestellt. Bei kritischem Batte-
riezustand blinkt das Sonderzeichen , bei leerer Batterie leuchtet
dauerhaft. Bei eingeschaltetem Kettenmaß wird das Kettenmaß-
symbol eingeblendet.
ACHTUNG
