AP04
Installation Deutsch
AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16
10
PIN Belegung
1 DÜB/CANL
2 DÜA/CANH
3 +UB
4 GND
1
Bus EIN
2
Bus AUS
3
PE Anschluss




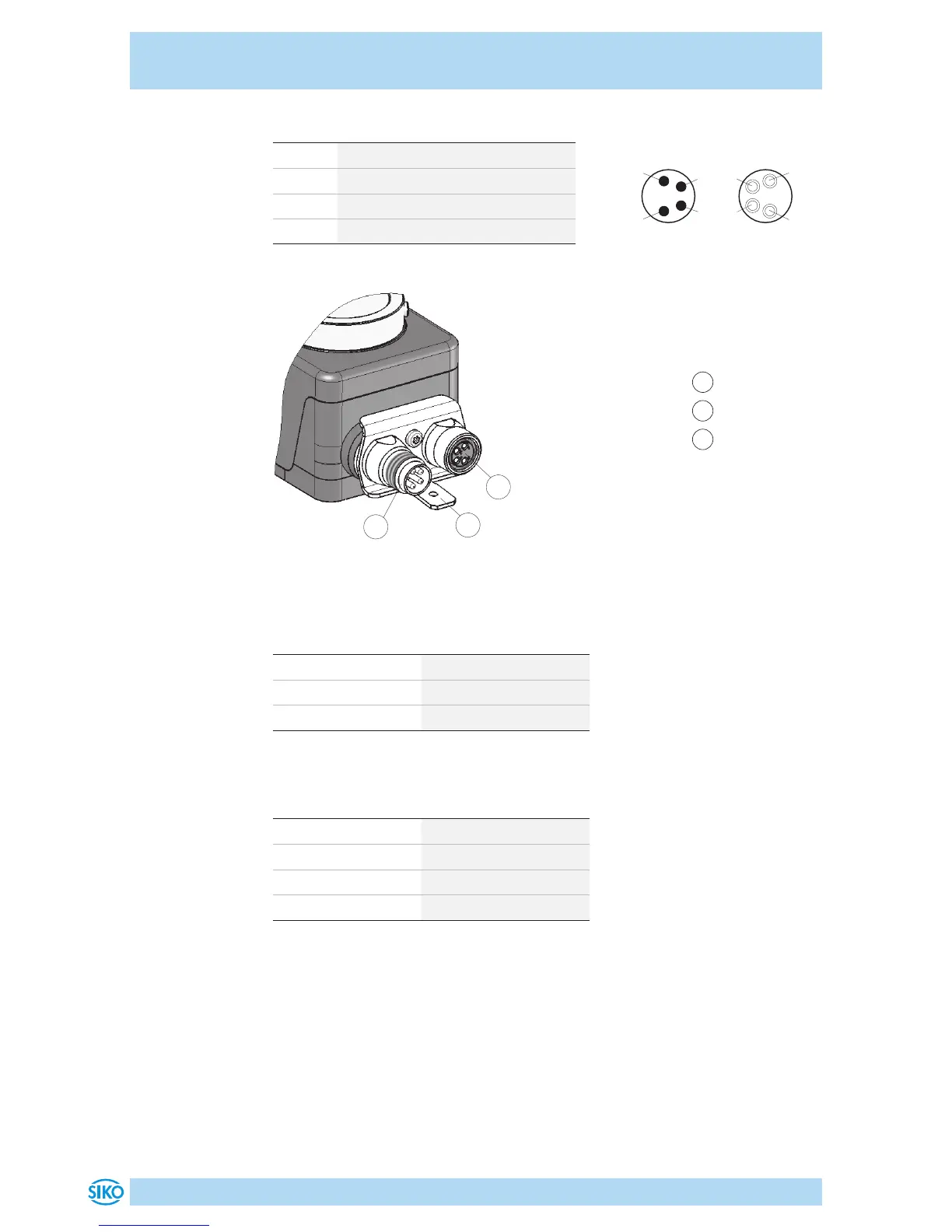

Abb. 6: Anschlussbelegung
Datenübertragung Schnittstelle RS485
RS485 Baudrate max. Busnetzlänge
115.2kbit/s 200m
57.6kbit/s 400m
19.2kbit/s 1200m
Datenübertragung Schnittstelle CAN
CAN Baudrate max. Busnetzlänge
125kbit/s 320m
250bit/s 160m
500bit/s 80m
1Mbit/s 40m
Litzenquerschnitt Leitungen ≥0.14 ... ≤0.5mm².








Ansichtseite = Steckseite
Bus-Aus
Bus-Ein
