Siko AP04 Installation Instructions

AP04
Installation Deutsch
AP04 · Datum 19.05.2016 · Art. Nr. 84211 · Änd. Stand 154/16
9
Terminierung
Fehlerhafte oder fehlende Terminierung
Eine fehlerhafte oder fehlende Terminierung, bzw. Pegelfestlegung führt zu
Kommunikationsfehlern oder kann die Elektronik des Antriebs zerstören.
` Terminierung korrekt ausführen und prüfen.

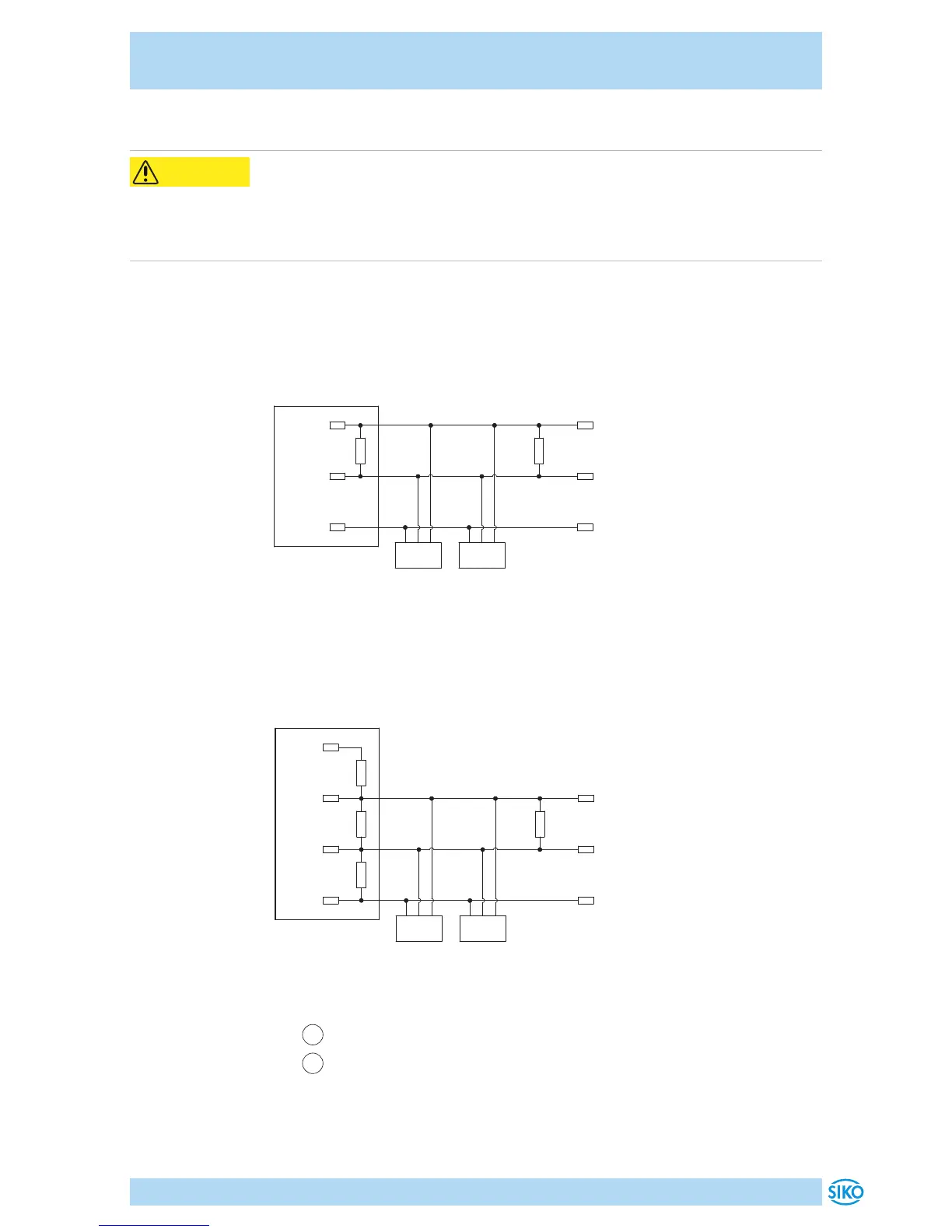

Terminierung CAN
Für die Funktion des Feldbusses ist an beiden Busenden je ein Abschluss-
widerstand notwendig (120Ohm). Dieser muss zwischen CANH und CANL
eingesetzt werden.











Abb. 4: Terminierung CAN
Terminierung und Pegelfestlegung RS485
Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt,
muss diese extern erfolgen.









 



Abb. 5: Terminierung und Pegelfestlegung RS485
Anschlussbelegung
•
1
Bus EIN: Stift 4 pol. M8 (siehe Abb. 6).
•
2
Bus AUS: Buchse 4 pol. M8 (siehe Abb. 6).
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 8.
VORSICHT
