By-pass inserito
By-pass escluso
зависимости от ее нагрузки показан на
Рис.18.
Чтобы получить максимальный напор,
обеспечиваемый системе, закройте клапан
by-pass, повернув муфту в вертикальное
положение (Рис.18/а).
3.6 ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
ЗОНАЛЬНЫХ СИСТЕМ
Для эксплуатации подобного рода систем
необходимо использовать отдельную
электролинию с подключенными к ней
хронотермостатами с соответствующими
клапанами.
Микро и контакты реле подсоединяются к
клеммам 1-2 коннектора с 9 полюсами
после удаления имеющегося мостика
(Рис.19).
L
N
TA
TA
1
VZ
R
VZ1
R1
NOTA: I relé vengono impiegati solo nel caso
le valvole di zona siano prive di micro.
CR1
CR
12
ПЕРЕЧЕНЬ
TA-TA1 Зоновый хронотермостат
VZ-VZ1 Клапан зоны
R-R1 Реле зоны
CR-CR1 Контакт реле или микро клапан зоны

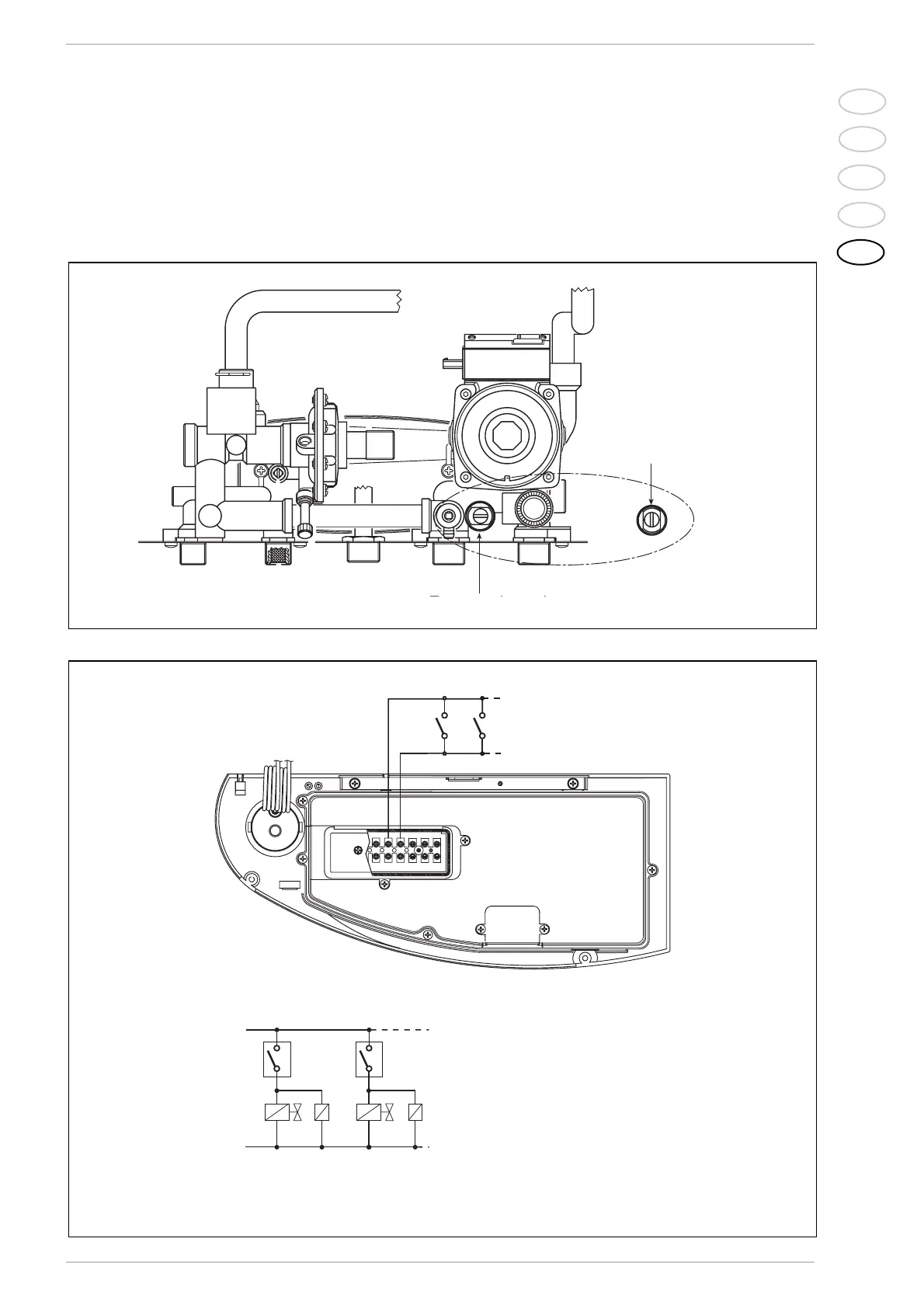

Рис. 19
Рис. 18/a
ПРИМЕЧАНИЕ:
Только когда зональные клапаны не имеют микро,
можно использовать реле
By-pass исключен
By-pass введен
