4.1 РЕГУЛИРОВКА МОЩНОСТИ
САНИТАРНО ВОДЫ
Для регулировки мощности санитарной воды
используется регулятор мощности клапана
реле давления (5 Рис.5).
Напомним, что величина мощности и
соответствующая температура
использования санитарной горячей воды,
приведенные в пункте 1.3, устанавливаются
при помощи многопозиционного
переключателя насоса циркуляции, который
ставится на максимальное значение.
В случае уменьшения мощности санитарной
воды необходимо прочистить фильтр (3
Рис.5), установленный у входа клапана реле
давления.
Прочистка фильтра возможна только после
закрытия установленного на калибре крана
перехвата холодной воды санитарного
контура.

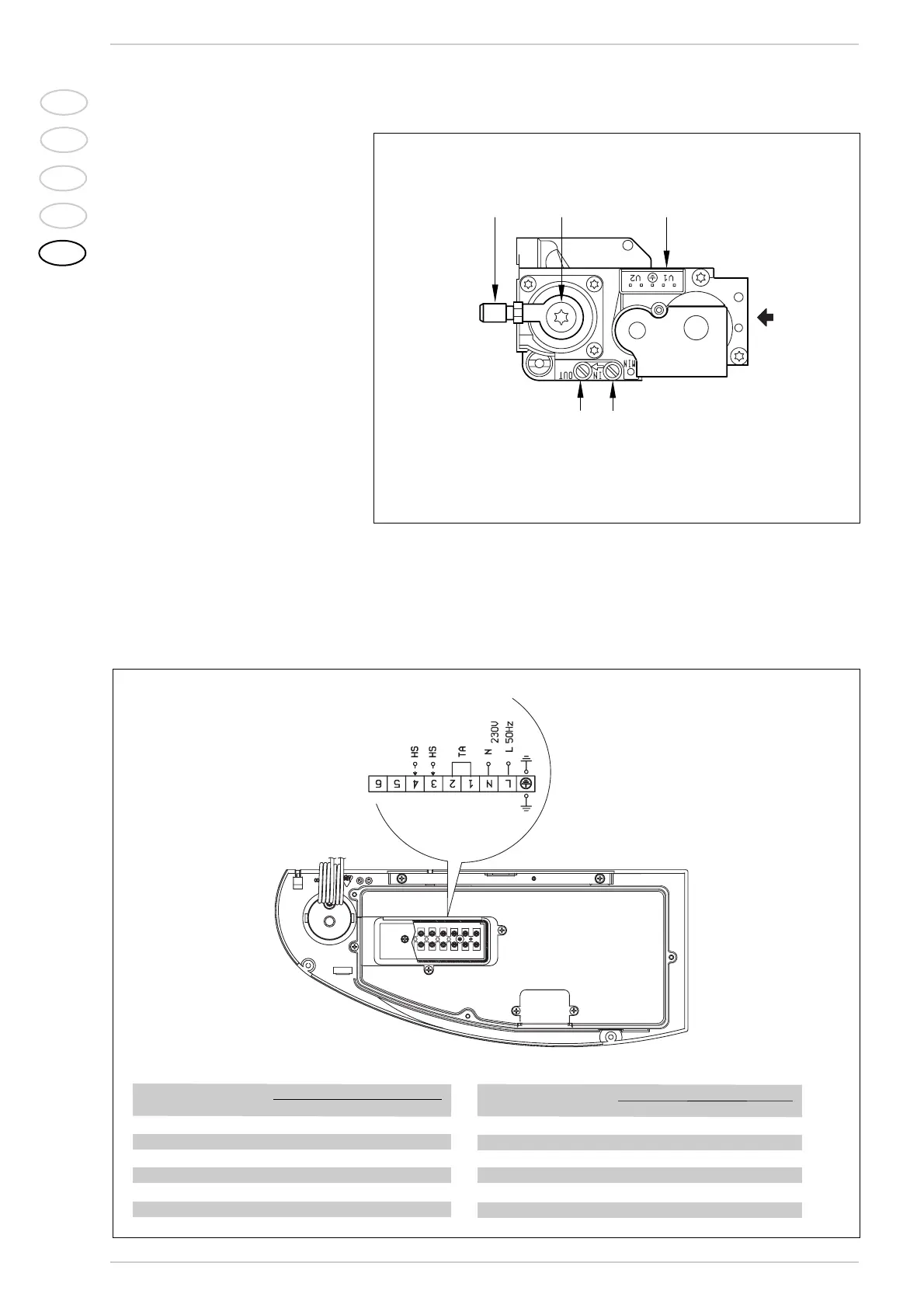

4.2 ГАЗОВЫЙ КЛАПАН
Стандартный вариант котла включает газовый
клапан модели HONEYWELL VK 4115V (Рис. 20).
4.3 РЕГУЛИРОВКА МОЩНОСТИ
ОТОПЛЕНИЯ
Для регулировки мощности отопления путем
изменения фабричной калибровки,
установленной приблизительно на 17 кВт,
необходимо с помощью отвертки изменить
положение триммера мощности отопления (6
Рис.17). Для увеличения давления поверните
триммер по часовой стрелке, для уменьшения
давления поверните триммер против часовой
стрелки. Мощность, установленная на котле,
можно проверить как для газа метана, так и
для бутана, отталкиваясь от значений Гц или
давления воздуха в мБар, приведенных в
Таблице 5 (Рис.21).
Рис. 21
4 ИСПОЛЬЗОВАНИЕ И УХОД
Гц Давление воздуха Тепловая мощность “30 BF”
мБар (80/60°C) кВт (50/30°C) кВт
70 1,24 10,2 11,3
90 2,05 14,6 16,1
110 3,06 16,6 18,2
130 3,71 20,5 22,5
150 4,94 24,5 26,7
185 7,52 29,4 32,1
ТАБЛИЦА 5
Гц Давление воздуха Тепловая мощность “25 BF”
мБар (80/60°C) кВт (50/30°C) кВт
70 1,34 8,4 9,3
90 2,32 10,7 11,7
110 3,56 14,6 16,0
130 5,06 16,5 18,0
150 7,66 20,4 22,2
185 9,41 24,2 26,4
Указатели тестера вставлены в
клеммы “HS” для измерения к-ва Гц
вентилятора
