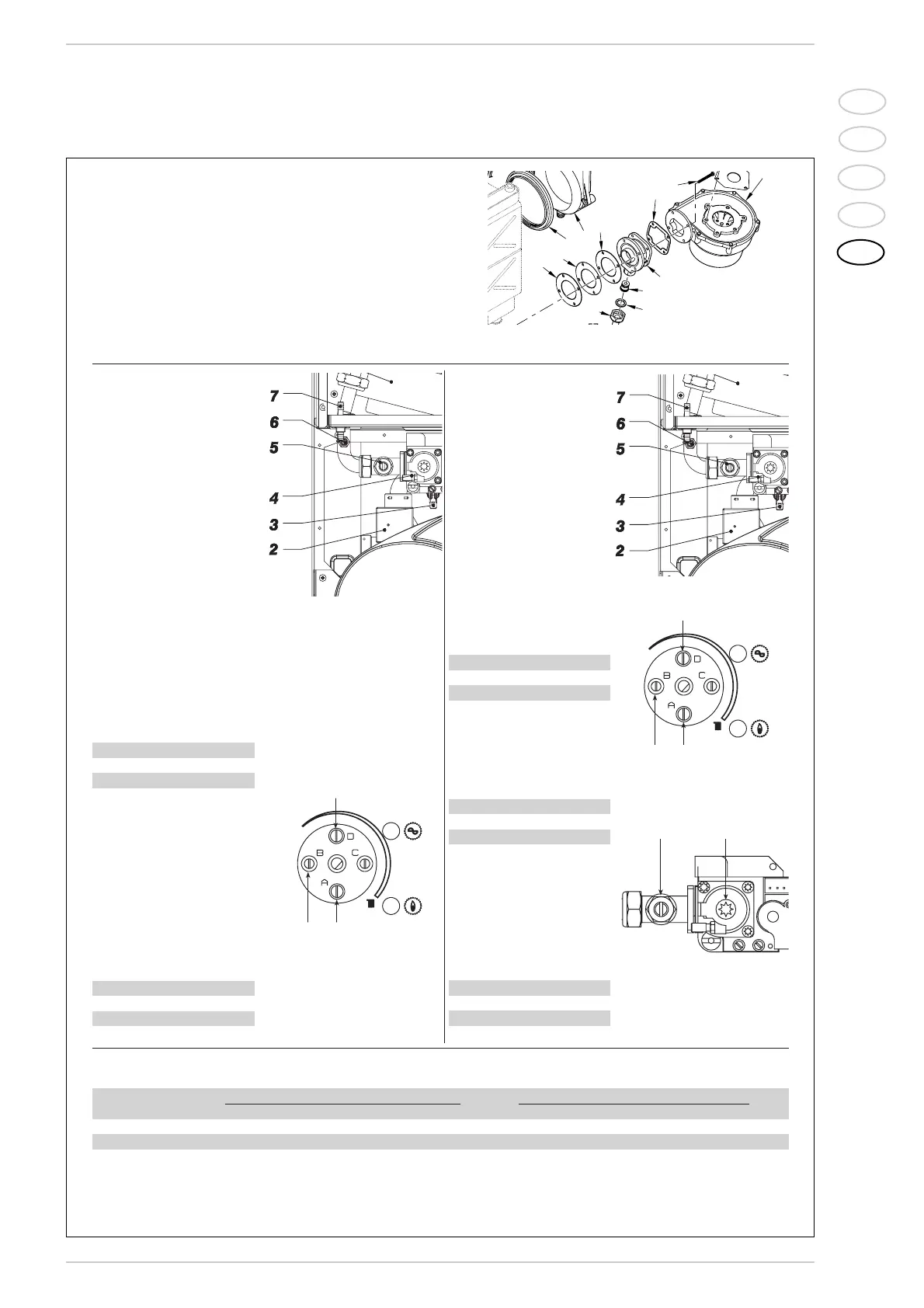

КАЛИБРОВКА ВОЗДУХА
Электрически отсоедините зонд
накала (SM), подсоединяя шнуры к
другому свободному аналогичному
зонду. Поверните на максимум
ручку потенциометра отопления,
отсоедините ручку и подсоедините
дифманометр (знак +) к клемме
давления воздуха (7 Рис. 1).
Последовательность операций:
1) Повернуть против часовой
стрелки, до конца шкалы,
триммер мощности отопления В
(6 Рис. 2).
2) С помощью триммера
регулировки минимальной
мощности вентилятора А (4 Рис.
2) откалибровать сигнал
воздуха пока не будет
достигнуто значение мм
H
2
O
, как
это указано на таблице:
3) Открыть кран горячей воды,
чтобы довести котел до
максимальной мощности в
санитарном контуре.
4) С помощью триммера
регулировки максимальной
мощности вентилятора D (2 Рис.
2) откалибровать сигнал
воздуха пока не будет
достигнуто значение мм
H
2
O
, как
это указано на таблице:
КАЛИБРОВКА ВОЗДУХА
Подсоединить дифманометр (знак
+) со шкалой десятых доль в мм или
Паскаль к клемме газа (6 Рис. 3).
Последовательность операций:
1) Повернуть против часовой
стрелки, до конца шкалы,
триммер мощности отопления В
(6 Рис. 3).
2) С помощью регулирующего
болта OFF-SET (8 Рис.5)
откалибровать минимальное
давление газа пока не будет
достигнуто значение мм
H
2
O
, как
это указано на таблице:
3) Открыть кран горячей воды,
чтобы довести котел до
максимальной мощности в
санитарном контуре.
4) С помощью газовой заслонки (7
Рис.5) откалибровать
максимального давления газа
пока не будет достигнуто
значение мм
H
2
O
, как это
указано на таблице:
Завершив операцию калибровки, проверьте значения CO
2
с помощью анализатора горения. Если данные не совпадают с приведенными в таблицах,
обязательно исправьте их:
– Для исправления CO
2
при мощности “MIN” используйте болт OFF-SET (8 Рис.5).
– Для исправления CO
2
при мощности “MАХ” используйте газовую заслонку (7 Рис.5).
25 BF 30 BF
G20/G25.1 13,0 13,0
G31 13,0 13,0
“Format Dewy.zip 25 BF” “Format Dewy.zip 30 BF”
CO
2 (G20/G25.1) CO2 (
Пропан)CO
2 (G20/G25.1) CO2 (
Пропан)
мощноть “MIN” 9,0 ±0,3/9,7 ±0,3 9,9 ±0,2 9,0 ±0,3/9,7 ±0,3 9,9 ±0,2
мощноть “MAX” 9,0 ±0,3/9,7 ±0,3 9,9 ±0,2 9,0 ±0,3/9,7 ±0,3 9,9 ±0,2
ПЕРЕХОД НА ДРУГОЙ ГАЗ
– Закройте газовый кран.
– Замените главные сопла (поз. 30) и
прокладку (поз. 45) на
предлагаемые в комплекте для
перехода на другой газ.
– Испытайте все газовые соединения,
используя для этого мыльный
раствор или специальные вещества.
Следует избегать открытого огня.
– Прикрепите этикетку с указанием
нового газа.
– Перейдите к калибровке воздуха и
газа, как это описывается ниже.
