tro en la entrada que, de todas formas, no
puede retener todas las impuridades conte-
nidas en el gas y en las tuberías de red.
Para evitar un mal funcionamiento de la vál-
vula o, en algunos casos, la pérdida de la
seguridad de la misma, aconsejamos mon-
tar en el conducto gas un filtro apropiado.
2.6 RELLENADO DE LA INSTALACION
Esta operación debe realizarse con instala-
ción fría efectuando las siguientes opera-
ciones:
- Abra de dos o tres vueltas la tapa de la
válvula automática de ventilación de aire.
(11 fig.3 )
- Abra el grifo de carga (2 fig.5 ) hasta que
la presión indicada por el hidrómetro lle-
gue a 1 bar.
A llenado ocurrido cerrar el grifo de
carga.
2.6.1 Vaciado de la instalación
Para vaciar la instalación apague la caldera
y accione sobre la válvula de descarga (9
fig. 5).
2.7 CONDUCTO COAXIAL
ø 60/100
El conducto de aspiración y evacuación
coaxial ø 60/100 se suministra en un kit
cód. 8096250 completo con hoja de
instrucciones para el montaje.
2.7.1 Accesorios conducto coaxial
Los accesorios necesarios para realizar
esto tipo de instalación y algunos de los
sistemas de conexión que pueden realizar-
se son indicados en la fig. 6.
Con la curva proporcionada en el kit, la
longitud máxima del tubo no deberá supe-
rar los 4,6 metros.
Con la utilización de la alargadera vertical
cód. 8086950, la parte terminal del con-
ducto siempre tendrá que tener salida
horizontal.
2.7.2 Salida a techo
conducto coaxial
Los accesorios necesarios para realizar
esto tipo de instalación y algunos de los
sistemas de conexión que pueden realizar-
se son indicados en la fig. 7.
Es posible insertar los elementos de
prolongación y alcanzar una longitud
máxima recta de 7 metros.
Si fuera necesario prever en el recorri-
do del conducto dos cambios de direc-
ción, la largura máxima del conducto no
debe superar los 4,5 metros.
2.8 CONDUCTOS SEPARADOS ø 80
Un respectivo kit permite separar los con-
ductos de descarga de los humos y de aspi-
ración de aire. El conducto de aspiración
puede ser instalado indiferentemente a la
29
IT
ES
PT
GB
RUS

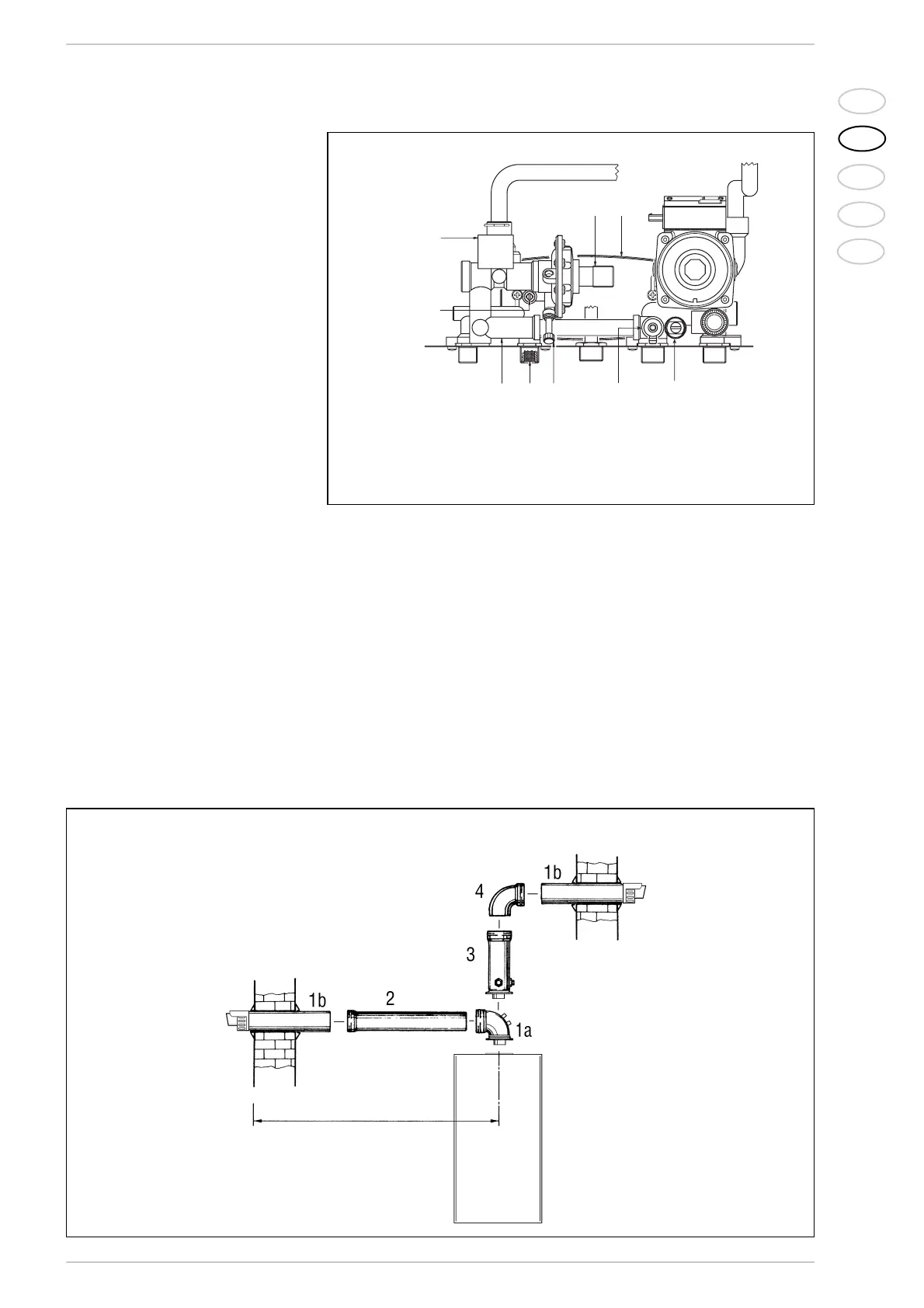

Fig. 6
LEYENDA
1a-b Kit conducto coaxial cód. 8096250
2a Alargadera L. 1000 cód. 8096150
2b Alargadera L. 500 cód. 8096151
3 Alargadera vertical L. 140
con tomas de extracción cód. 8086950
4a Codo suplementario de 90° cód. 8095850
4b Codo suplementario de 45° cód. 8095950
ATENCIÓN:
La instalación de cada curva suplementaria
de 90° reduce el tramo disponible de 0,90
metros.
La instalación de cada curva suplementaria
de 45° reduce el tramo disponible de 0,45
metros.
