derecha o a la izquierda respecto al conduc-
to de descarga. Ambos conductos pueden
ser orientados en cualquier dirección.
Para su ubicación referirse a la fig. 8.
La longitud máxima total obtenida suman-
do las longitudes de las tuberías de aspira-
ción y de evacuación se determina por las
pérdidas de carga de cada uno de los acce-
sorios introducidos y no deberá resultar
superior a 13 mm H
2
O.
Para las pérdidas de carga de los accesorios
hacer referencia a la Tabla 1.
2.8.1 Accesorios conductos
separados
Para realizar este tipo de instalación se
suministra un kit cód. 8089911 (fig. 9).
En la fig. 10 se incluye la gama completa de

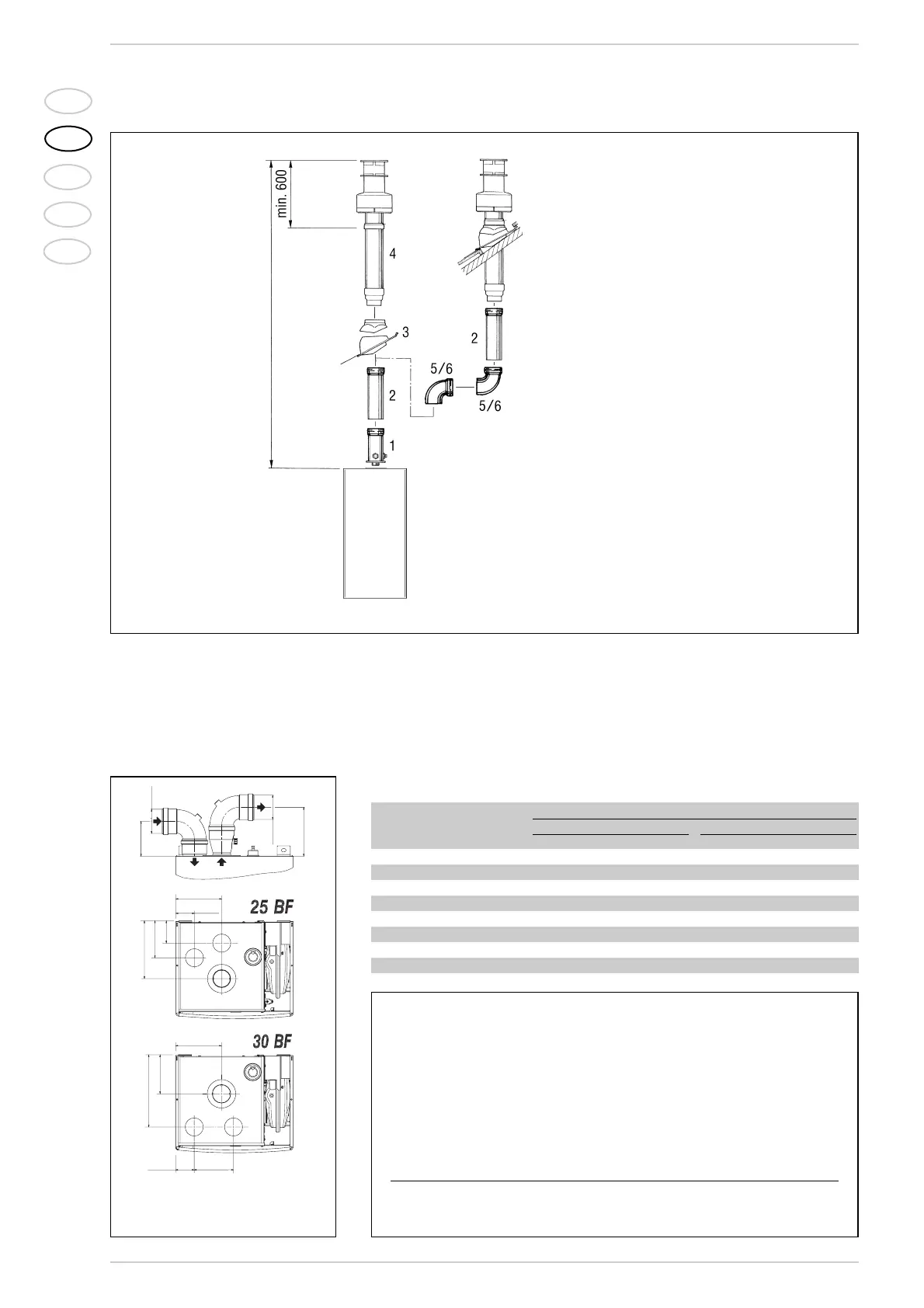

Fig. 7
LEYENDA
1 Alargadera vertical L. 140
con tomas de extracción cód. 8086950
2a Alargadera L. 1000 cód. 8096150
2b Alargadera L. 500 cód. 8096151
3 Teja con articulación cód. 8091300
4 Terminal de salida a techo L. 1285 cód. 8091205
5 Codo suplementario de 90° cód. 8095850
6 Codo suplementario de 45° cód. 8095950
Ejemplo de cálculo de instalación consentida en la vers. “25 BF”, en cuanto la suma
de las pérdidas de carga de cada uno de los accesorios introducidos es inferior a
13 mm H
2
O:
Aspiración Evacuación
7 m
tubo horizontal
ø 80 x 0,20 1,40 –
7 m
tubo horizontal
ø 80 x 0,30 – 2,10
n° 2 codos de 90° ø 80 x 0,30 0,60 –
n° 2 codos de 90° ø 80 x 0,40 – 0,80
n° 1 terminal ø 80 0,10 0,30
Pérdida de carga total 2,10 + 3,20 = 5,3
mm H
2
O
TABLA 1
Accesorios ø 80 Pérdida de carga (
mm H
2
O)
versión “25 BF” versión “30 BF”
Aspiración Evacuación Salida techo Aspiración Evacuación Salida techo
Codo de 90° MF 0,30 0,40 – 0,30 0,50 –
Codo de 45° MF 0,20 0,30 – 0,20 0,40 –
Alargadera L. 1000 (horizontal) 0,20 0,30 – 0,20 0,40 –
Alargadera L. 1000 (vertical) 0,30 0,20 – 0,30 0,30 –
Terminal de evacuación – 0,30 – – 0,40 –
Terminale de aspiración 0,10 – – 0,10 – –
Colector double 0,20 – – 0,30 – –
Terminal salida al tejado L.1381 – – 0,50 – – 0,60
