2.8.3 Salida a techo
conductos separados
Los accesorios necesarios para realizar
esto tipo de instalación y algunos de los
sistemas de conexión que pueden realizar-
se son indicados en la fig. 11.
Es posible separar los conductos del aire y
de los humos y luego juntarlos en el colec-
tor (9 fig. 11).
Para este tipo de evacuación la suma del
desarollo máximo permitido para los con-
ductos no deberá ser superior a 13 mm
H
2
O.
Para calcular la longitud de los tubos tener
en cuenta los parámetros indicados en la
Tabla 1.

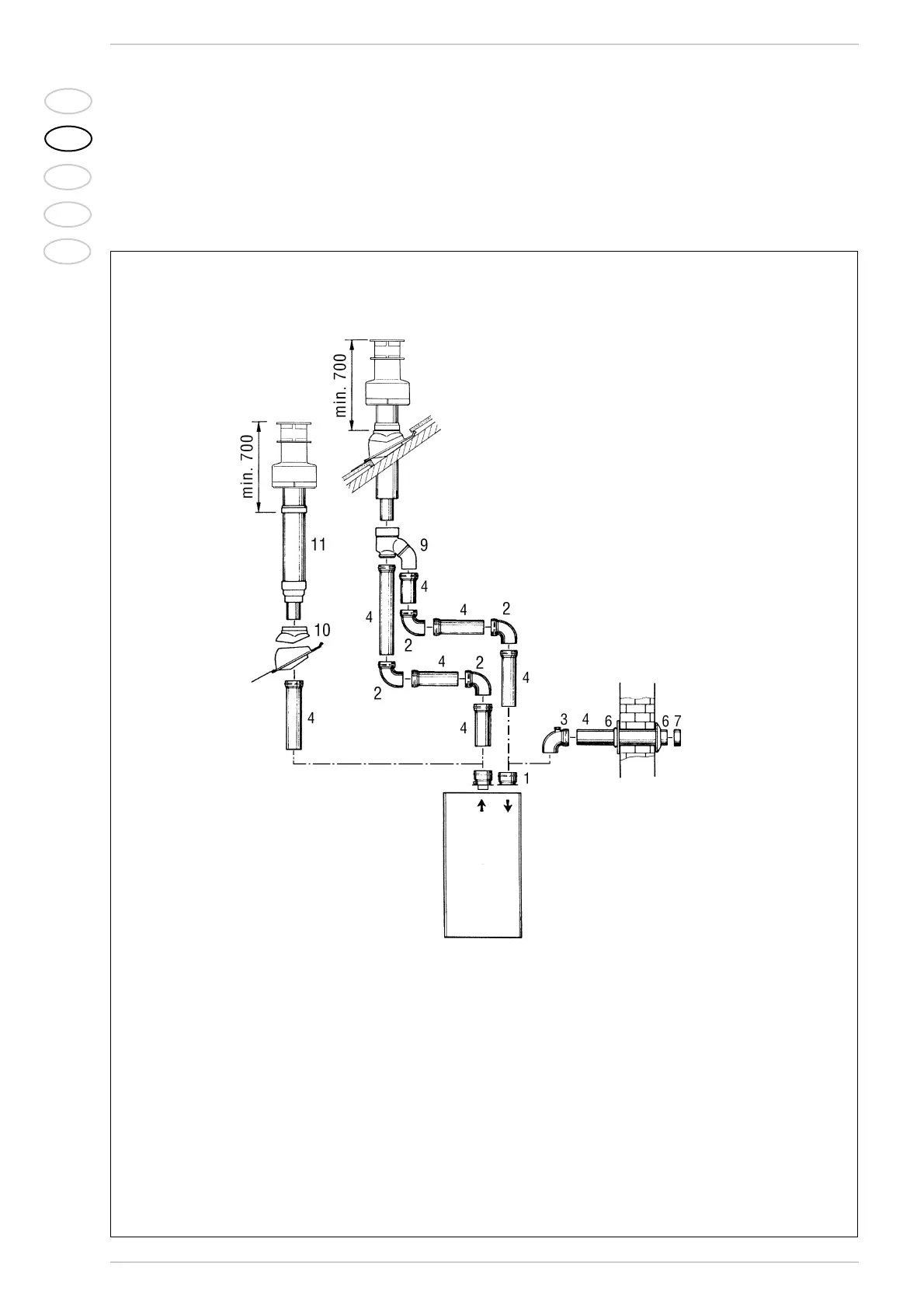

Fig. 11
LEYENDA
1 Kit conductos separados cód. 8089911
2 Curva de 90° MF cód. 8077450 (6 pz.)
3 Curva de 90° MF con tomas de extracción cód. 8077452
4 a Alargadera L. 1000 cód. 8077351 (6 pz.)
4 b Alargadera L. 500 cód. 8077350 (6 pz.)
6 Kit virolas int.-ext. cód. 8091500
7 Terminalde aspiración cód. 8089500
9 Colector double cód. 8091400
10 Teja con articulación cód. 8091300
11 Terminal de salida al tejado L. 1381 cód. 8091204
NOTA:
En las operaciones de conexión de los accesorios se
recomienda de lubricar la parte interior de las juntas
con productos a base de sustancias con silicona, evi-
tando en general la utilización de aceites y grasas.
