2.10 POSICIÓN DE LOS TERMINALES
DE EVACUACIÓN
Los terminales de evacuación para apa-
ratos de tiro forzado pueden estar posi-
cionados en las paredes externas del
edificio.
Las distancias mínimas que deben ser
respetadas, presentadas en la Tabla 3,
representan indicaciones no vinculan-
tes, con referencia a un edificio como el
de la fig. 13.
33
IT
ES
PT
GB
RUS

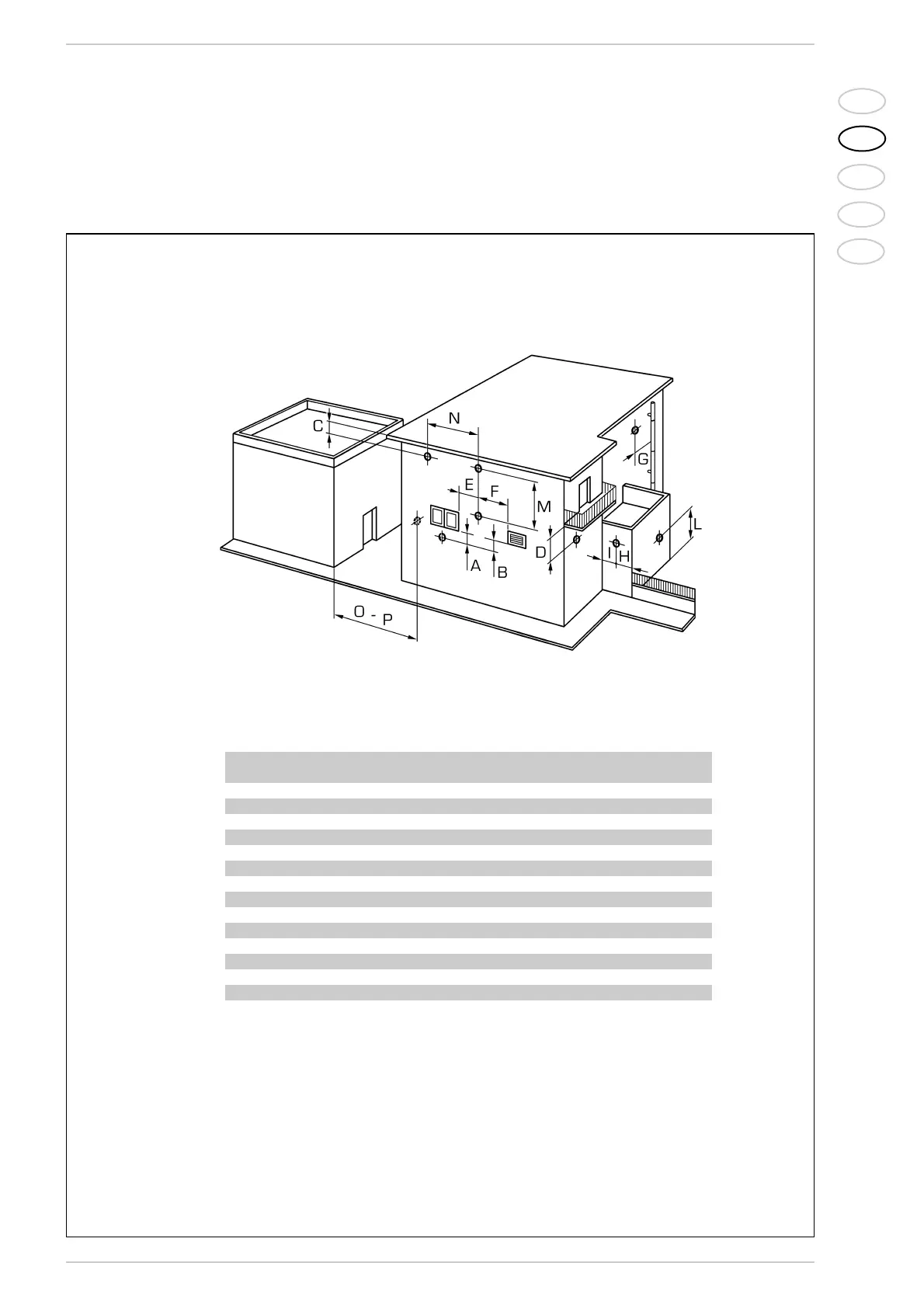

Fig. 13
TABLA 1
Posición del terminal Aparados desde 7 a 35 kW
(distancias en mm)
A - debajo la ventana 600
B - debajo rejilla de aireación 600
C - debajo del alero de tejado 300
D - debajo de un balcón (1) 300
E - de una ventana cercana 400
F - de una rejilla para aireación cercana 600
G - de tuberías o salidas de evación horizontal o vertical (2) 300
H - de esquinas del edificio 300
I - de rincones de edificio 300
L - del suelo u otro plano peatonal 2500
M - entre dos terminales en vertical 1500
N - entre dos terminales en horizontal 1000
O - desde una superf. en frente sin aberturas o terminales 2000
P - lo mismo y con aberturas y terminales 3000
1) Los terminales debajo de un balcón deben instalarse en una posición que permita que el recorri-
do total de los humos, desde el punto de salida hasta su salida al borde exterior de la misma
incluida la altura de la eventual balaustra de protección, no sea inferior a los 2000 mm.
2) Al posicionar los terminales, habrá que respetar distancias no inferiores a los 1500 mm para
proximidades de materiales sensibles a la acción de los productos de la combustión (por ejemplo
aleros o canalones de material plástico, salientes de madera, etc.), como no se empleen medidas
de protección de estos materiales.
