2.11 CONEXION ELECTRICA
La caldera se suministra con un cable eléctrico
que en caso de sustitución deberá ser sumini-
strado por SIME. L’alimentación deberá ser rea-
lizada con corriente monofásica 230V - 50Hz a
través de un interruptor general con distancia
mínima entre los contactos de 3 mm y protegi-
do por fusibles. Respetar las polaridades L-N y
conexión a tierra.
NOTA: SIME declina toda responsabilidad
por daños a personas o cosas causados de
la no instalación de la toma de tierra de la
caldera.
2.11.1 Cuadro eléctrico (fig 14)
Antes de cada intervención desconecte la ali-
mentación eléctrica. Quite los tres tornillos (7)
que bloquean el panel de mandos y tire hacia
adelante el panel hasta que se pueda inclinar
hacia abajo.
Para acceder a los componentes del cuadro
eléctrico destornille los cuatro tornillos que
fijan la protección (6).
2.11.2 Conexión
cronotermóstato
(fig.14)
Conecte eléctricamente el cronotermóstato a
los bornes 1-2 del tablero de bornes (5)
después de haber quitado el puente existente.
El cronotermóstato de utilizar, cuya instalación
se aconseja para una mejor regulación de la
temperatura y confort en el ambiente, debe
ser de clase II en conformidad con la norma
EN 60730.1 (contacto eléctrico limpio).

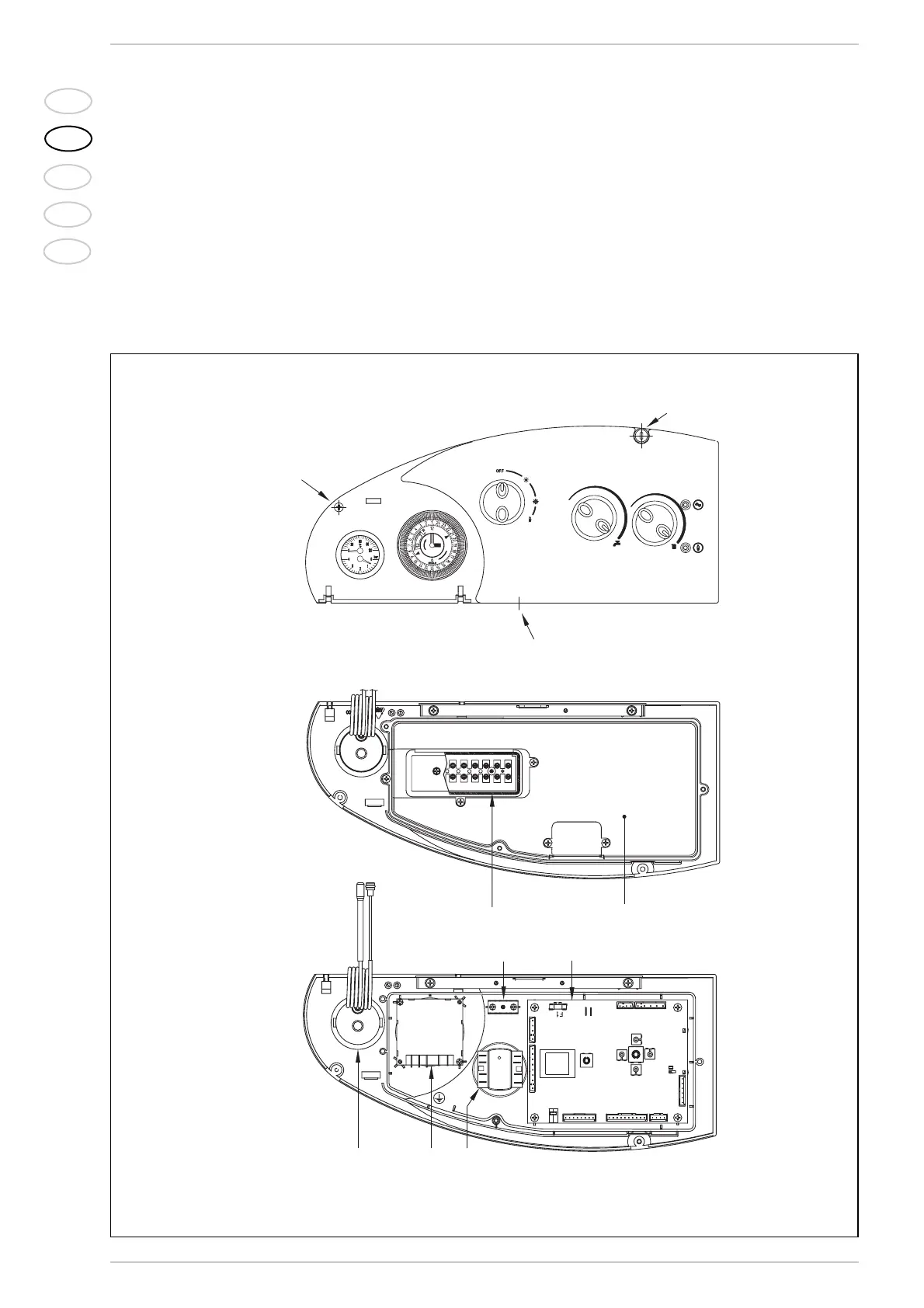

Fig. 14
LEYENDA
1 Termóhidrómetro
2 Reloj programador opcional
(mecánico diario cód. 8092213
o digital semanal cód 8092214)
3 Faston de tierra
4 Ficha electrónica
5 Tablero de bornes de 9 polos
6 Protección instrumentos
7 Tornillos de fijación
8 Selector OFF/VER/INV/DESBLOQUEO
ATENCIÓN: Luego de haber quitado los tres tornillos (7) tire
hacia adelante el panel para que se pueda inclinar hacia abajo.
