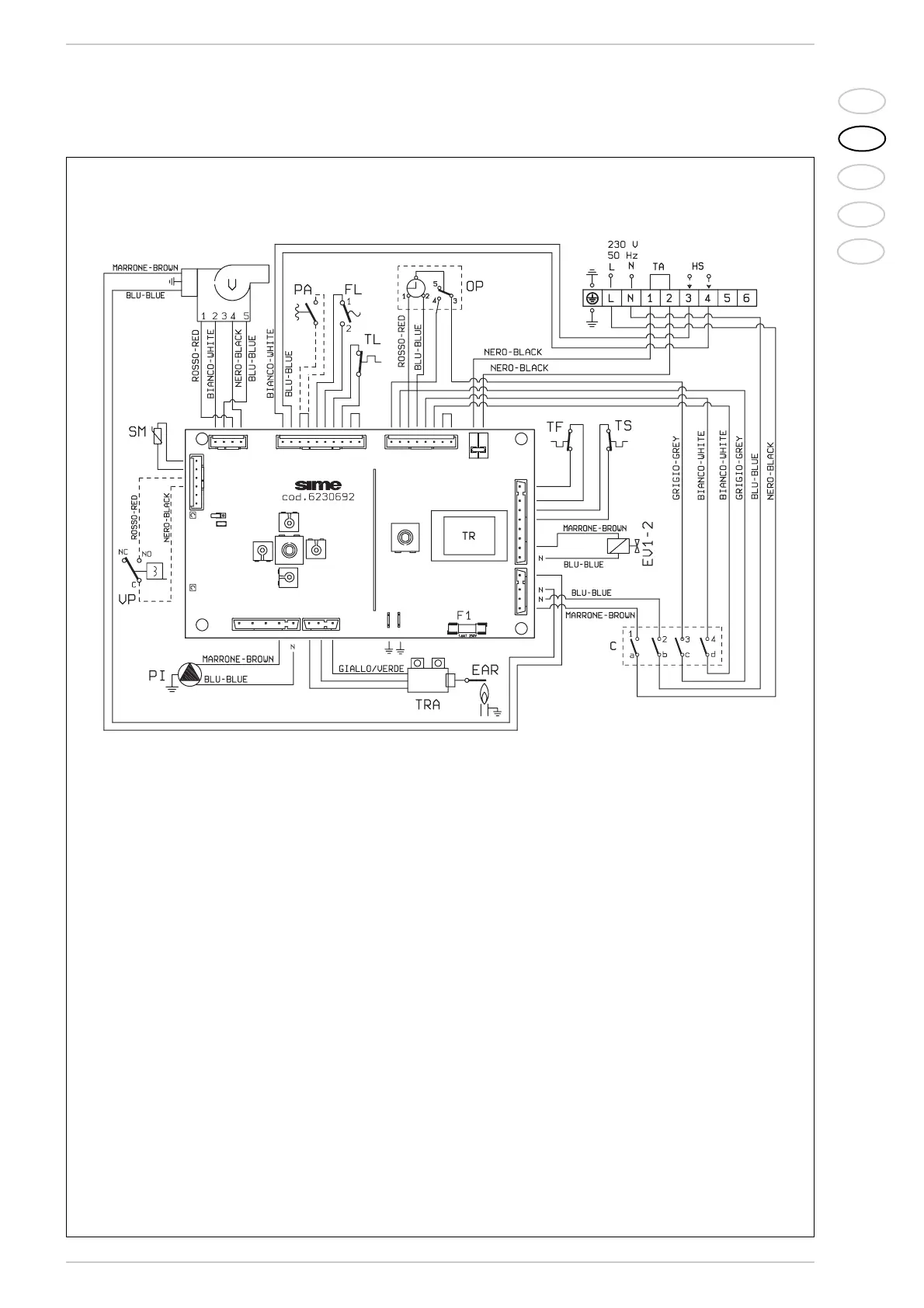

2.11.3 Esquema eléctrico
J5J6
J9
J10
J13
J4
J8
J7
J3
LEYENDA
EV1 Bobina válvula gas
EV2 Bobina válvula gas
EAR Electrodo de encendido/detección
TS Termóstato de seguridad 100°C
V Ventilador
PI Bomba
TA Termóstato ambiente
SM Sonda calefacción
TL Termóstato límite
TR Transformador 230 - 24V
FL Medidor de flujo
OP Reloj programador
(optional)
TF Termostato de humos
VP Válvula presostática
TRA Transformador de encendido
HS Lectura velocidad del ventilador
PA Presóstato de agua (si existe)
C Selector OFF/VER/INV/DESBLOQUEO
NOTA: El termóstato ambiente (TA) debe
conectarse a los bornes 1-2.
CÓDIGOS REPUESTOS CONECTORES:
J3/J10 cod. 6293570
J4 cod. 6299936
J6 cod. 6293571
J7 cod. 6293548
J9 cod. 6293574
J13 cod. 6293573
Fig. 15
