3 CARACTERISTICAS
3.1 FICHA ELECTRONICA
Las ficha electrónicas se producen conforme
a la directiva sobre Baja Tensión CEE 73/23.
Se alimentan con 230V y se garantiza el fun-
cionamiento de los componentes electrónicos
en un campo de 0 hasta +60°C.
Un sistema de modulación automática y conti-
nua permite a la caldera adaptar su potencia
a las diferentes necesidades de la instalación
o del usuario.
3.1.1 Anomalias de funcionamiento
Los led que señalan un irregular y/o no cor-
recto funcionamiento del aparato están
indicados en la fig. 16.
3.1.2 Dispositivos
La ficha electrónica presenta los dispositi-
vos siguientes (fig. 17):
Trímer “POT. RISC.” (pos. 6)
Regula el valor máximo de potencia cale-
facción. Para aumentar el valor girar el
trímer en sentido horario, para disminuir-
lo girar el trímer en sentido antihorario.
Trímer “POT. ACC.(pos. 3)
Trímer para variar el nivel de presión para
el encendido (STEP) de la válvula gas.
De fábrica es calibrado con step de
encendido a 95 Hz. Para aumentar la pre-
sión hay que girar el trímer en sentido
horario, para diminuirla girarlo en sentido
antihorario. El nivel de presión para el
encendido se puede programar durante
los primeros 7 segundos a partir del
momento en que se enciende el quema-
dor.

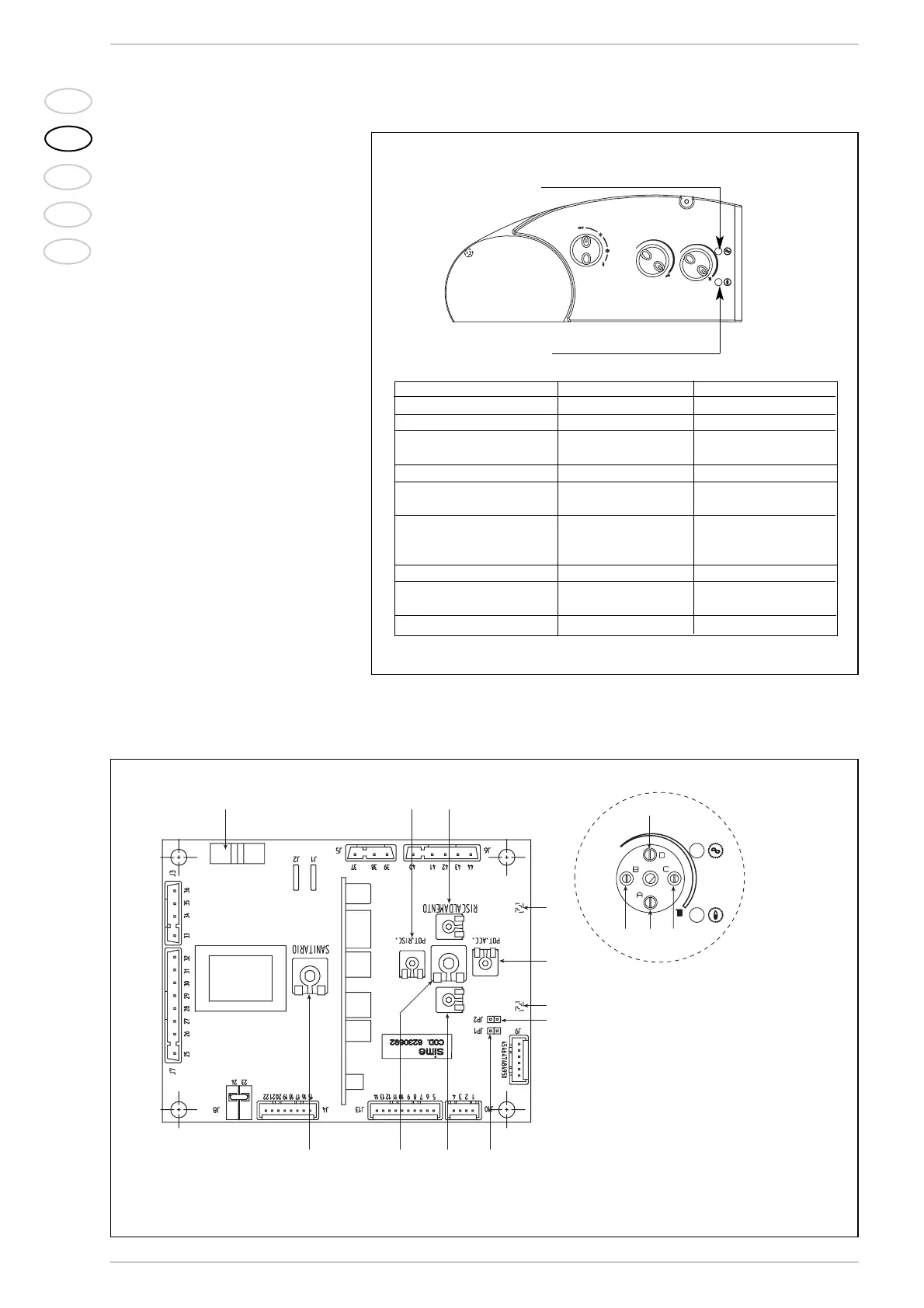

Fig. 16
Led bicolor 1
Led bicolor 2
1
2
3
5
4
6
7
8
9
1011
6 4
2
3
Fig. 17
LEYENDA
1 Led bicolor 1
2 Trímer velocidad del ventilador “MAX”
3 Trímer “POT. ACC.
4 Trímer velocidad del ventilador “MIN”
5 Led bicolor 2
6 Trímer “POT. RISC.”
7 Potenciometro sanitario
8 Fusible (1,6 AT)
9 Conector “JP2”
10 Conector “JP1”
11 Potenciometro calefacción
NOTA: Para acceder al trímer de regulación (2-3-4-6) quitar la manopla del potenciómetro de calefacción.
Función señalada Led bicolor 1 Led bicolor 2
Stand by Verde encendido Apagado
Llama presente Verde encendido Anaranjado encendido
Anomalía circuito de
detección de llama Verde encendido Anaranjado intermitente
Bloqueo encendido Apagado Rojo encendido
Intervención termóstato
de seguridad (TS)/humos (TF) Apagado Rojo encendido
Intervención
flusóstato (FL) Anaranjado intermitente Apagado
termóstato límite (TL)
Anomalía ventilador Verde intermitente Apagado
Anomalía sonda
envío (SM) Anaranjado fijo Apagado
Caldera apagada Apagada Apagada
